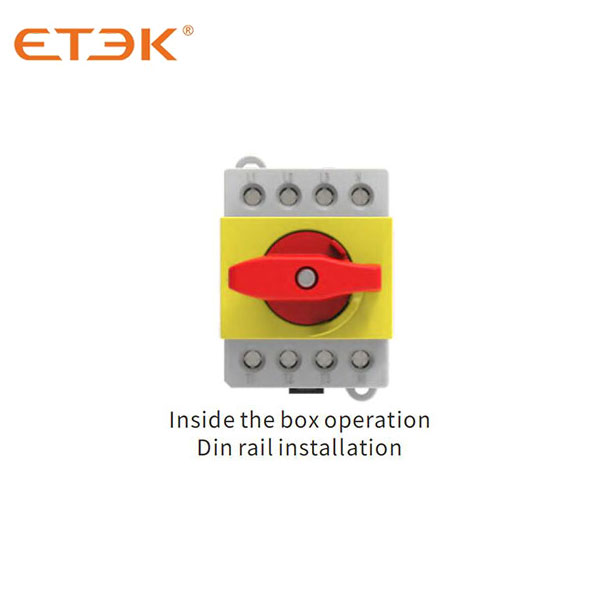

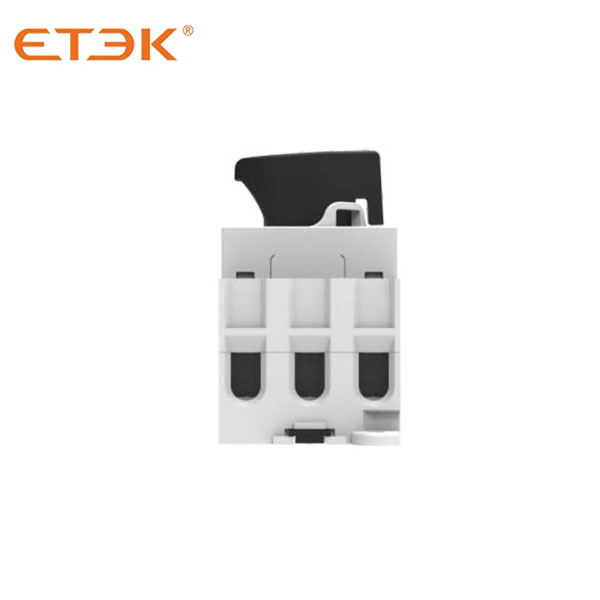

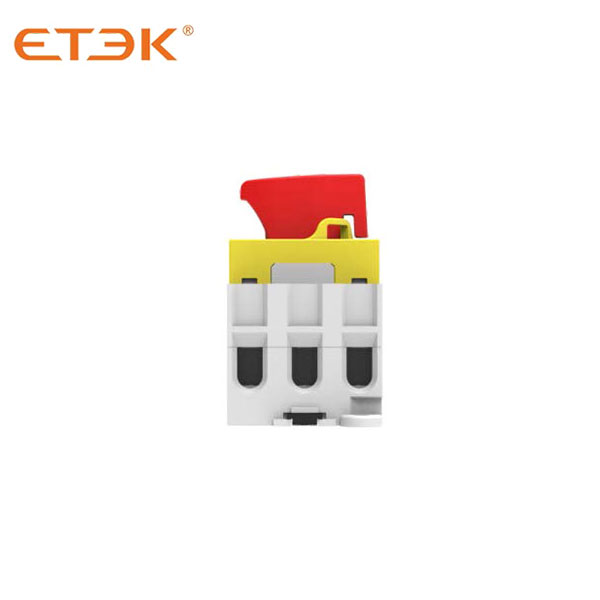

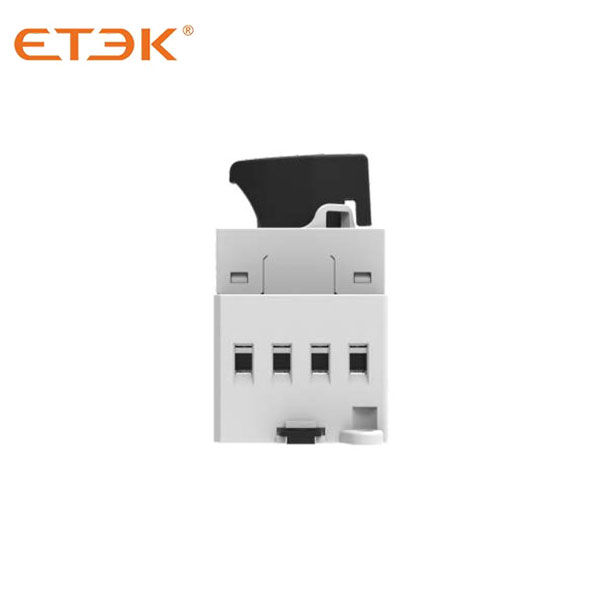

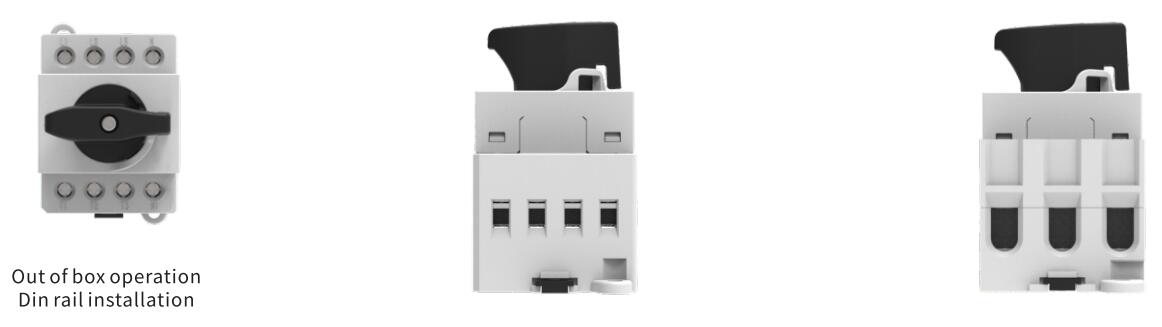

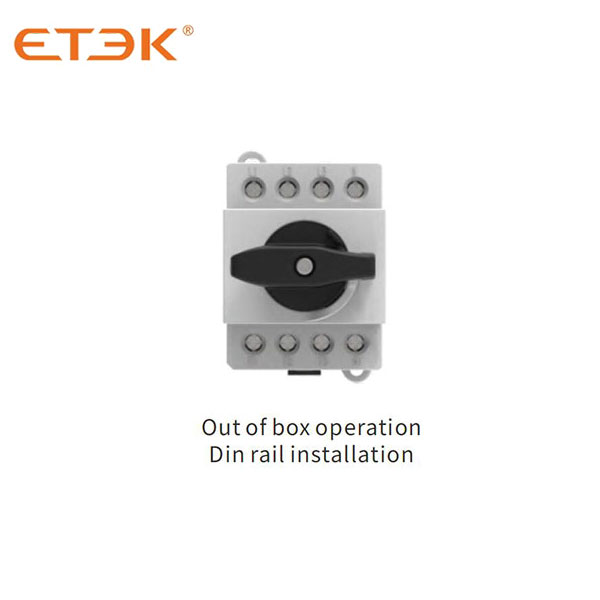

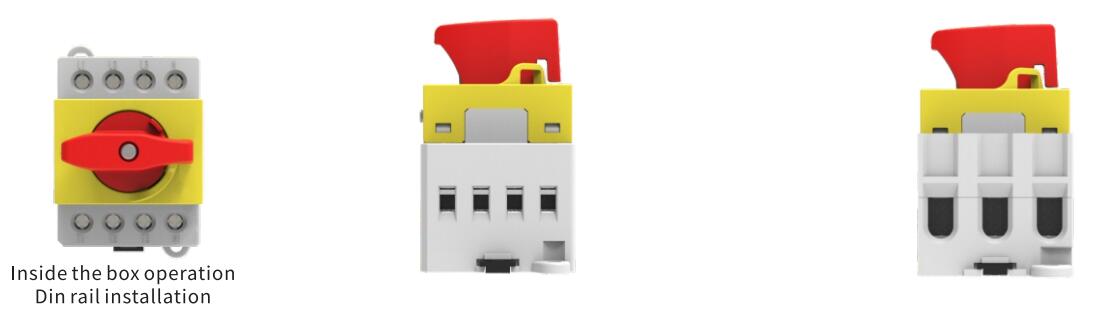

Interruptor aislador de CA EKD6 Adecuado para montaje en panel con manija giratoria
Preguntar
El interruptor aislado EKD6 se usa ampliamente en maquinaria de control industrial y diversos aparatos eléctricos, y puede resolver eficazmente los problemas de desconexión de emergencia, desconexión de seguridad, control de máquinas, control de motores, etc.
• Con contactos de aleación, plata especial eléctrica de larga duración y alta confiabilidad.
• Instalación de tamaño reducido que ahorra espacio.
• Construir un dedo protector para que la operación sea segura.
• Con una variedad de instalaciones, facilidad de aplicación para diversos propósitos (montaje en panel, montaje en riel, tipo caja de interruptor sellada).
• Grado de protección IP66
|
Actual |
20A |
32A |
40A |
63A |
80A |
|
|
Tipo |
EKD6-LK20-4RY |
EKD6-LK32-4RY |
EKD6-LK40-4RY |
EKD6-LK63-3RY |
EKD6-LK80-3RY |
|
|
Corriente nominal |
20A |
32A |
40A |
63A |
80A |
|
|
Corriente nominal de funcionamiento AC-23A |
16A |
25A |
32A |
45A |
45A |
|
|
Corriente nominal de funcionamiento AC-3 |
12A |
23A |
30A |
37A |
37A |
|
|
Control de potencia nominal AC-23A |
240 V |
4KW |
7,5 kW |
9KW |
15KW |
15KW |
|
440 V |
7,5 kW |
12,5 kW |
16KW |
22KW |
22KW |
|
|
Control de potencia nominal AC-3 |
240 V |
3KW |
5,5 kW |
7,5 kW |
11KW |
11KW |
|
440 V |
5,5 kW |
11KW |
15KW |
18,5 kW |
18,5 kW |
|
|
Carga del motor UL-CSA |
240 V |
3KW |
5KW |
5KW |
10KW |
10KW |
|
440 V |
7,5 kW |
10KW |
10KW |
20KW |
20KW |
|
|
Corriente admisible nominal de corta duración |
250A |
400A |
500A |
600A |
850A |
|
|
Conectar cables |
0,5-10 mm2 |
1-16 mm2 |
||||
|
Par de torsión del tornillo |
0,8-1,7 N·m |
1,5-2 N·m |
||||
|
Tensión de aislamiento nominal |
690 V |
|||||
|
Actual |
20A |
32A |
40A |
63A |
80A |
|
|
Tipo |
EKD6-LK20-4 |
EKD6-LK32-4 |
EKD6-LK40-4 |
EKD6-LK63-3 |
EKD6-LK80-3 |
|
|
Corriente nominal |
20A |
32A |
40A |
63A |
80A |
|
|
Corriente nominal de funcionamiento AC-23A |
16A |
25A |
32A |
45A |
45A |
|
|
Corriente nominal de funcionamiento AC-3 |
12A |
23A |
30A |
37A |
37A |
|
|
Control de potencia nominal AC-23A |
240 V |
4KW |
7,5 kW |
9KW |
15KW |
15KW |
|
440 V |
7,5 kW |
12,5 kW |
16KW |
22KW |
22KW |
|
|
Control de potencia nominal AC-3 |
240 V |
3KW |
5,5 kW |
7,5 kW |
11KW |
11KW |
|
440 V |
5,5 kW |
11KW |
15KW |
18,5 kW |
18,5 kW |
|
|
Carga del motor UL-CSA |
240 V |
3KW |
5KW |
5KW |
10KW |
10KW |
|
440 V |
7,5 kW |
10KW |
10KW |
20KW |
20KW |
|
|
Corriente admisible nominal de corta duración |
250A |
400A |
500A |
600A |
850A |
|
|
Conectar cables |
0,5-10 mm2 |
1-16 mm2 |
||||
|
Par de torsión del tornillo |
0,8-1,7 N·m |
1,5-2 N·m |
||||
|
Tensión de aislamiento nominal |
690 V |
|||||
|
N° de referencia |
Especificación |
|
EKD6-LK20-2RY |
Interruptor aislado CA 2P In:20A Manija roja con cerradura |
|
EKD6-LK32-2RY |
Interruptor aislado CA 2P In:32A Manija roja con cerradura |
|
EKD6-LK40-2RY |
Interruptor aislado CA 2P In:40A Manija roja con cerradura |
|
EKD6-LK63-2RY |
Interruptor aislado CA 2P In:63A Manija roja con cerradura |
|
EKD6-LK80-2RY |
Interruptor aislado CA 2P In:80A Manija roja con cerradura |
|
EKD6-LK20-3RY |
Interruptor aislado CA 3P In:20A Manija roja con cerradura |
|
EKD6-LK32-3RY |
Interruptor aislado CA 3P In:32A Manija roja con cerradura |
|
EKD6-LK40-3RY |
Interruptor aislado CA 3P In:40A Manija roja con cerradura |
|
EKD6-LK63-3RY |
Interruptor aislado CA 3P In:63A Manija roja con cerradura |
|
EKD6-LK80-3RY |
Interruptor aislado CA 3P In:80A Manija roja con cerradura |
|
EKD6-LK20-4RY |
Interruptor aislado CA 4P In:20A Manija roja con cerradura |
|
EKD6-LK32-4RY |
Interruptor aislado CA 4P In:32A Manija roja con cerradura |
|
EKD6-LK40-4RY |
Interruptor aislado CA 4P In:40A Manija roja con cerradura |
|
EKD6-LK63-4RY |
Interruptor aislado CA 4P In:63A Manija roja con cerradura |
|
EKD6-LK80-4RY |
Interruptor aislado CA 4P In:80A Manija roja con cerradura |
|
EKD6-LK20-2 |
Interruptor aislado CA 2P In:20A Manija negra con cerradura |
|
EKD6-LK32-2 |
Interruptor aislado CA 2P In:32A Manija negra con cerradura |
|
EKD6-LK40-2 |
Interruptor aislado CA 2P In:40A Manija negra con cerradura |
|
EKD6-LK63-2 |
Interruptor aislado CA 2P In:63A Manija negra con cerradura |
|
EKD6-LK80-2 |
Interruptor aislado CA 2P In:80A Manija negra con cerradura |
|
EKD6-LK20-3 |
Interruptor aislado CA 3P In:20A Manija negra con cerradura |
|
EKD6-LK32-3 |
Interruptor aislado CA 3P In:32A Manija negra con cerradura |
|
EKD6-LK40-3 |
Interruptor aislado CA 3P In:40A Manija negra con cerradura |
|
EKD6-LK63-3 |
Interruptor aislado CA 3P In:63A Manija negra con cerradura |
|
EKD6-LK80-3 |
Interruptor aislado CA 3P In:80A Manija negra con cerradura |
|
EKD6-LK20-4 |
Interruptor aislado CA 4P In:20A Manija negra con cerradura |
|
EKD6-LK32-4 |
Interruptor aislado CA 4P In:32A Manija negra con cerradura Bloqueo |
|
EKD6-LK40-4 |
Interruptor aislado CA 4P In: 40A Manija negra con bloqueo |
|
EKD6-LK63-4 |
Interruptor aislado CA 4P In: 63A Manija negra con bloqueo |
|
EKD6-LK80-4 |
Interruptor aislado CA 4P In: 80A Manija negra con bloqueo |
