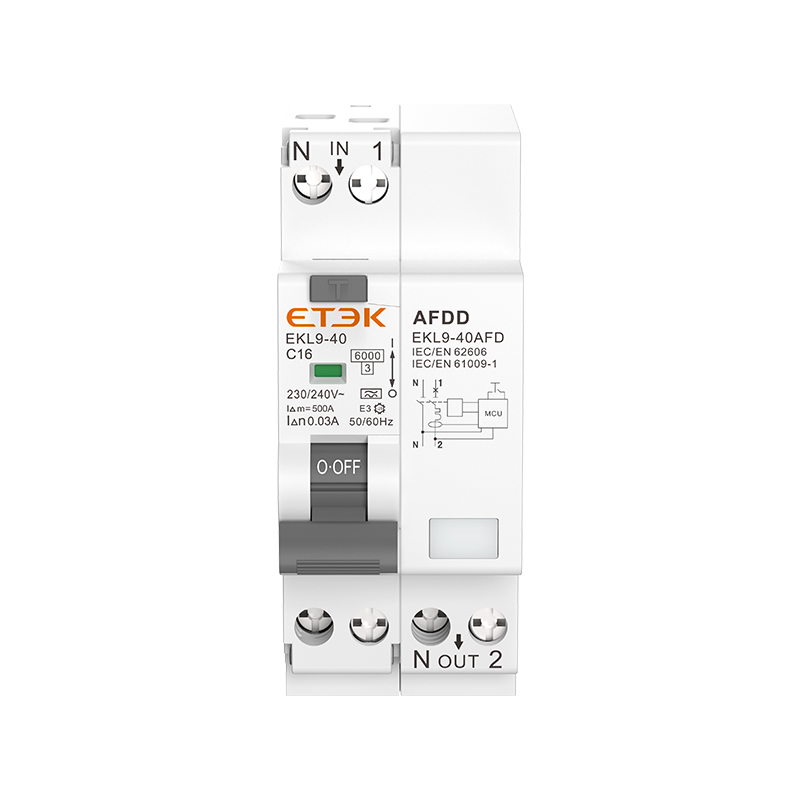

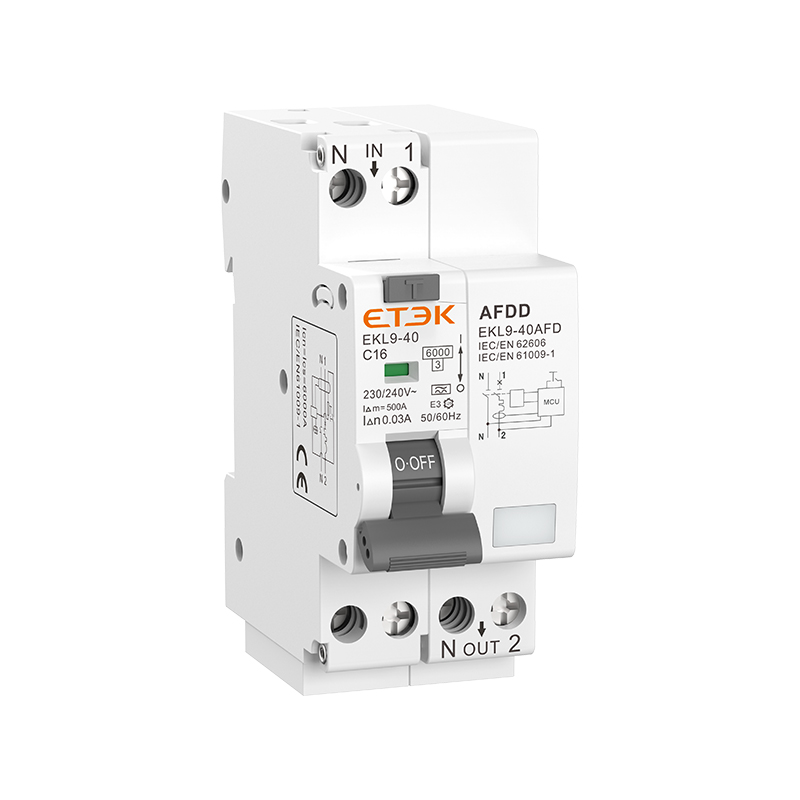

EKL9-40AFD RCBO de dos anchos de módulo con dispositivos de detección de fallas de arco

EKL9-40AFD es un dispositivo de detección de falla de arco 1P+N (el polo N puede estar ENCENDIDO / APAGADO) con RCBO integrado con capacidad de corte de 6 kA, con corriente nominal de hasta 40 A y sensibilidad de 300 mA.

● Norma: IEC61009-1, IEC62026
● Protección: detección de fallas de arco en serie y en paralelo, detección de fallas de arco combinadas, detección de cortocircuito, sobrecarga y fuga a tierra.
● Tipo de RCBO: CA, A
● Corriente nominal: 6~40 A
● Tensión nominal: 230/240~
● Número de polos: bipolar (un polo + neutro conmutado)
● Corriente de funcionamiento residual nominal (IAn): 10, 30, 100, 300 mA
● Capacidad nominal de ruptura de cortocircuito: 6kA
● Curva de disparo: B, C
● Temperatura ambiente del aire: -25...+40 ºC
● Conexión: Desde arriba
● Certificados: CE, CB, UKCA

Consultar AHORA PDF

Descripción general del producto

Descripción

EKL9-40AFD es un dispositivo de detección de falla de arco 1P+N (el polo N puede ser ON/Off) con RCBO integrado en capacidad de corte de 6kA, con corriente nominal de hasta 40A y sensibilidad de 300mA. Indicación de falla de arco LED (durante el modo de funcionamiento estándar (palanca en posición ON), el LED es verde. Cuando la palanca está en posición OFF o cuando ocurre una falla, el LED es ROJO), botón pulsador de prueba gris para verificar el correcto funcionamiento del dispositivo de corriente residual. En solo 36 mm de ancho, brindan protección contra fallas de arco, sobrecarga, cortocircuito y corrientes de falla a tierra.

Parámetros técnicos

Datos técnicos

Estándar	IEC61009-1, IEC62606
Modo	Electrónico
Tipo de interruptor diferencial	Aire acondicionado, A
Corriente nominal In	6, 10, 16, 20, 25, 32, 40 A
Polacos	1P+N (el polo N podría estar encendido/apagado)
Tensión nominal Ue	230/240 V~
Tensión de aislamiento Ui	500 V
Frecuencia nominal	50/60 Hz
Corriente residual operativa nominal (I△n)	10, 30, 100, 300 mA
Tiempo de descanso bajo	≤0,1 s
Capacidad de ruptura nominal	6.000A
Clase limitante de energía	3
Tensión nominal soportada al impulso (1,5/50) Uimp	4.000 V
Tensión de prueba dieléctrica a frecuencia ind. durante 1 min	2 kV
Característica de liberación térmica	(1,13-1,45) x pulg.
Característica de liberación magnética	B:(3-5) x In, C:(5-10) x In
Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Indicador de posición de contacto	Sí
Grado de protección	IP20
Temperatura ambiente	-25℃ a +40℃, humedad máxima del 95 %
Tipo de conexión de terminal	Barra colectora tipo cable/clavija
Tamaño máximo de terminal para cable	16 mm ²
Par de apriete máximo	2,5 Nm
Instalación	Montaje en carril DIN de 35 mm
Conexión	Desde arriba

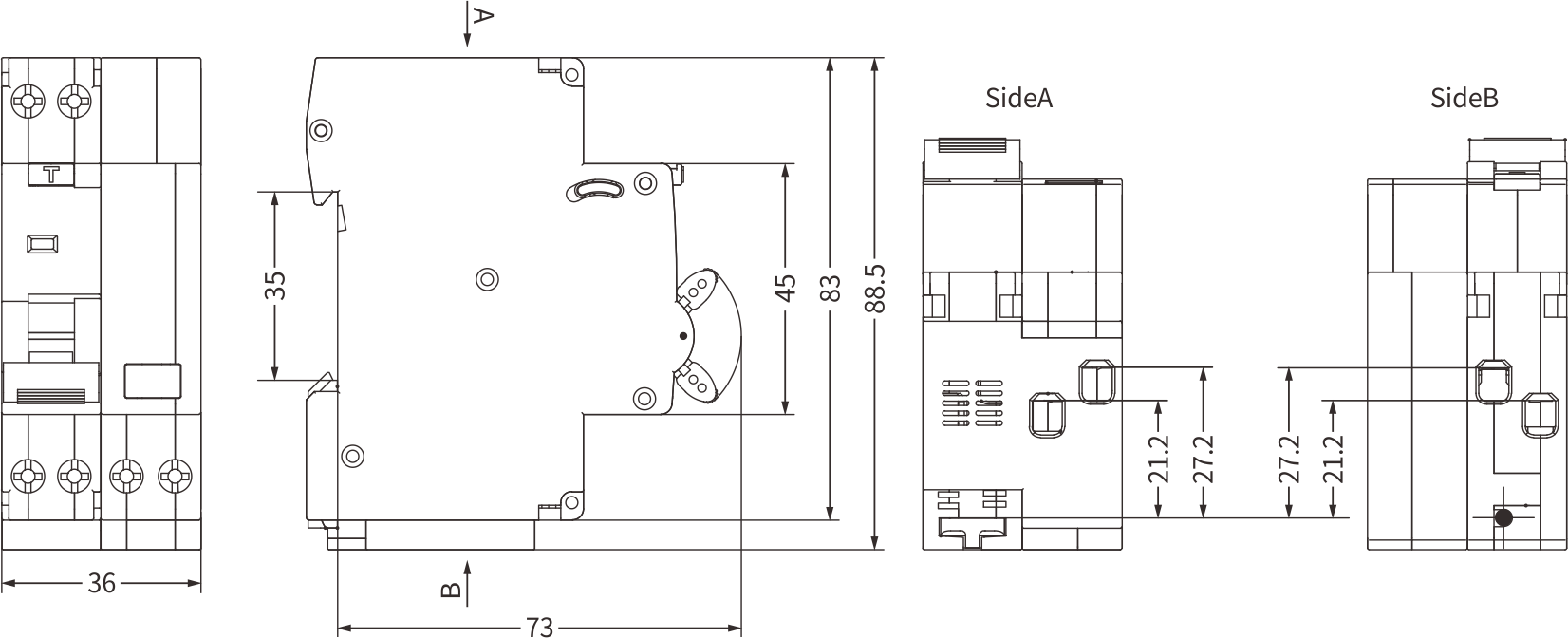

Dimensiones

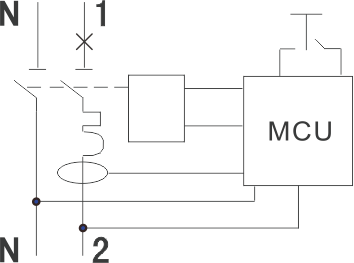

Diagrama de circuito

Tamaño de la instalación

Formulario de selección de productos

Polacos	Corriente nominal (A)	Curva B
		Sensibilidad
		10mA	30mA	100mA	300mA
1P+N		Type A
	6A	EKL9-40AFD-1NB0610A	EKL9-40AFD-1NB0630A	EKL9-40AFD-1NB06100A	EKL9-40AFD-1NB06300A
	10A	EKL9-40AFD-1NB1010A	EKL9-40AFD-1NB1030A	EKL9-40AFD-1NB10100A	EKL9-40AFD-1NB10300A
	16A	EKL9-40AFD-1NB1610A	EKL9-40AFD-1NB1630A	EKL9-40AFD-1NB16100A	EKL9-40AFD-1NB16300A
	20A	EKL9-40AFD-1NB2010A	EKL9-40AFD-1NB2030A	EKL9-40AFD-1NB20100A	EKL9-40AFD-1NB20300A
	25A	EKL9-40AFD-1NB2510A	EKL9-40AFD-1NB2530A	EKL9-40AFD-1NB25100A	EKL9-40AFD-1NB25300A
	32A	EKL9-40AFD-1NB3210A	EKL9-40AFD-1NB3230A	EKL9-40AFD-1NB32100A	EKL9-40AFD-1NB32300A
	40A	EKL9-40AFD-1NB4010A	EKL9-40AFD-1NB4030A	EKL9-40AFD-1NB40100A	EKL9-40AFD-1NB40300A
	Corriente nominal (A)	Curva C
		Sensibilidad
		10mA	30mA	100mA	300mA
		Type A
	6A	EKL9-40AFD-1NC0610A	EKL9-40AFD-1NC0630A	EKL9-40AFD-1NC06100A	EKL9-40AFD-1NC06300A
	10A	EKL9-40AFD-1NC1010A	EKL9-40AFD-1NC1030A	EKL9-40AFD-1NC10100A	EKL9-40AFD-1NC10300A
	16A	EKL9-40AFD-1NC1610A	EKL9-40AFD-1NC1630A	EKL9-40AFD-1NC16100A	EKL9-40AFD-1NC16300A
	20A	EKL9-40AFD-1NC2010A	EKL9-40AFD-1NC2030A	EKL9-40AFD-1NC20100A	EKL9-40AFD-1NC20300A
	25A	EKL9-40AFD-1NC2510A	EKL9-40AFD-1NC2530A	EKL9-40AFD-1NC25100A	EKL9-40AFD-1NC25300A
	32A	EKL9-40AFD-1NC3210A	EKL9-40AFD-1NC3230A	EKL9-40AFD-1NC32100A	EKL9-40AFD-1NC32300A
	40A	EKL9-40AFD-1NC4010A	EKL9-40AFD-1NC4030A	EKL9-40AFD-1NC40100A	EKL9-40AFD-1NC40300A
