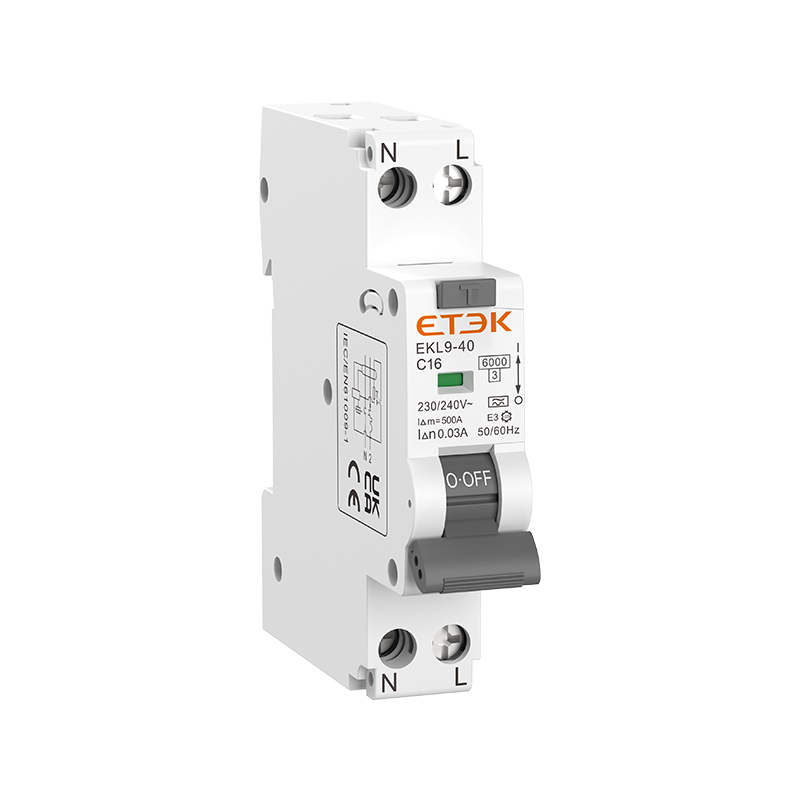

EKL9-40 RCBO (disyuntor de corriente residual con protección contra sobrecorriente)
Preguntar
● Norma: IEC61009-1, IEC62026
● Protección: Detección de fallas de arco en serie y paralelo, detección de fallas de arco combinadas, detección de cortocircuito, sobrecarga y fuga a tierra.
● Tipo de RCBO: CA, A
● Corriente nominal: 6~40 A
● Tensión nominal: 230/240~
● Número de polos: bipolar (un polo + neutro conmutado)
● Corriente de funcionamiento residual nominal (IAn): 10, 30, 100, 300 mA
● Capacidad nominal de ruptura de cortocircuito: 6kA
● Curva de disparo: B, C
● Temperatura ambiente del aire: -25...+40 ºC
● Conexión: Desde arriba
● Certificados: CE, CB, UKCA

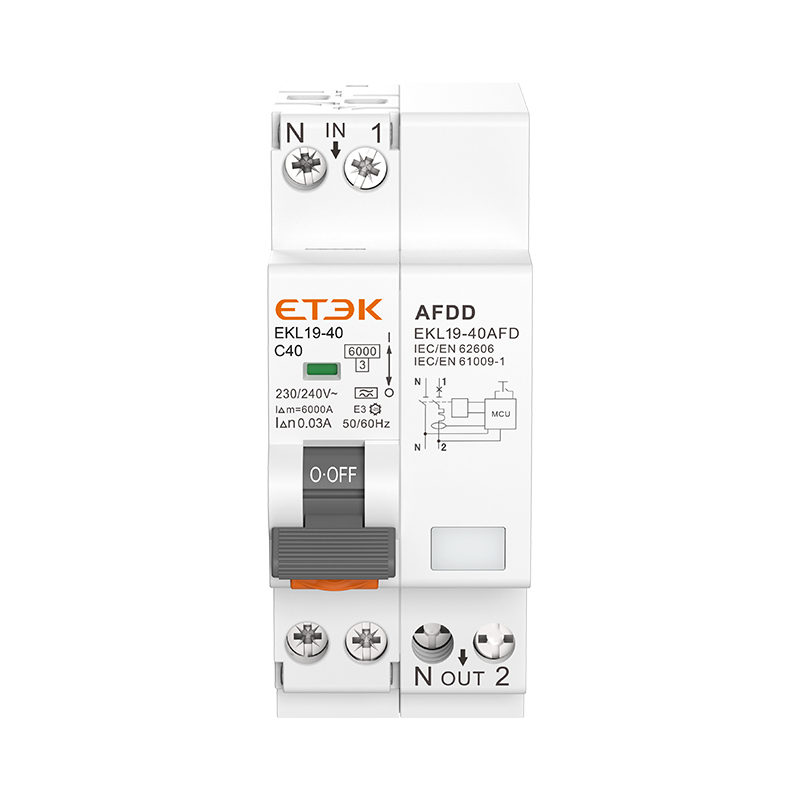

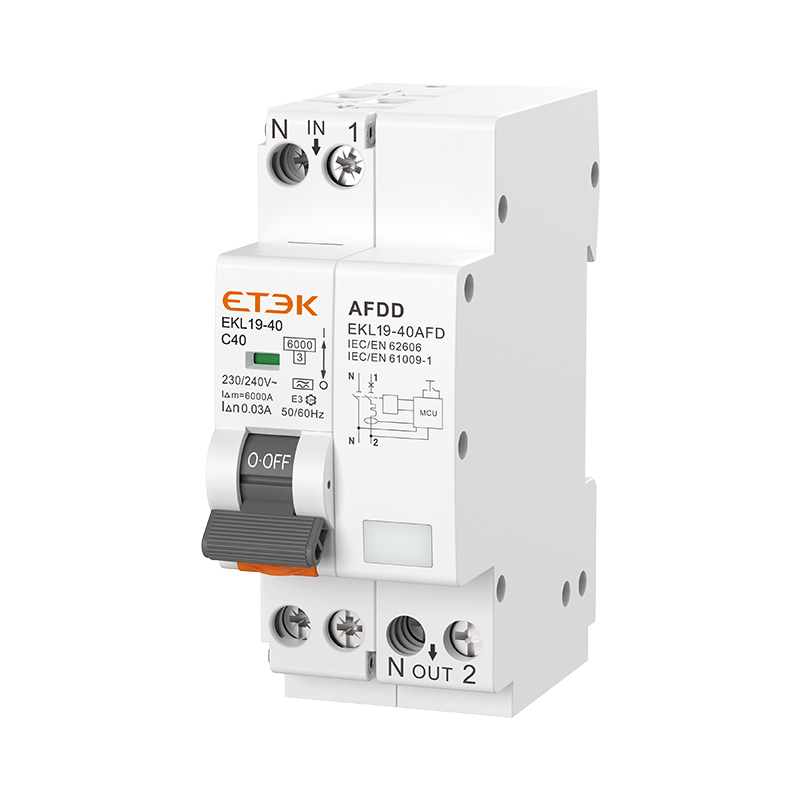

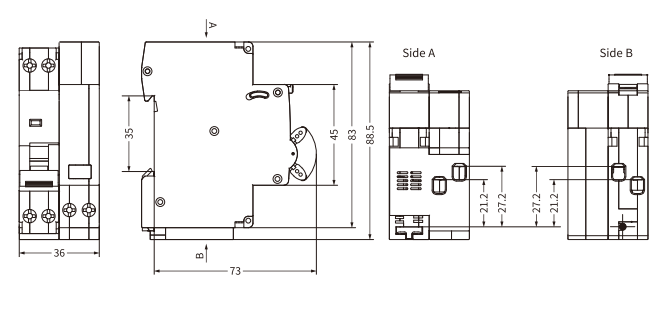

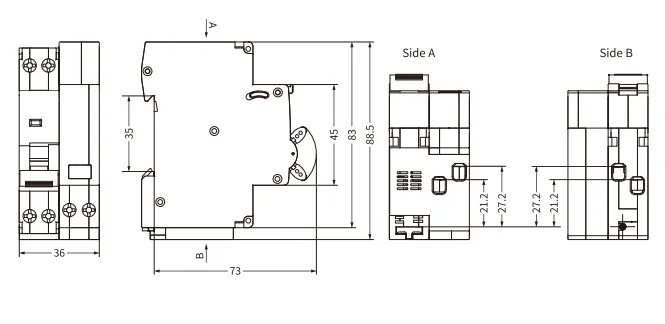

EKL19-40AFD es un dispositivo de detección de falla de arco 1P+N (el polo N puede ser ON/Off) con RCBO integrado en capacidad de corte de 6kA, con corriente nominal de hasta 40A y sensibilidad de 300mA. Indicación de falla de arco LED (durante el modo de funcionamiento estándar (palanca en posición ON), el LED es verde. Cuando la palanca está en posición OFF o cuando ocurre una falla, el LED es ROJO), botón pulsador de prueba gris para verificar el correcto funcionamiento del dispositivo de corriente residual. En solo 36 mm de ancho, brindan protección contra fallas de arco, sobrecarga, cortocircuito y corrientes de falla a tierra.
| Estándar | IEC61009-1, IEC62606 |
| Modo | Electrónico |
| Tipo de interruptor diferencial | Aire acondicionado, A |
| Corriente nominal In | 6, 10, 16, 20, 25, 32, 40 A |
| Polacos | 1P+N (el polo N podría estar encendido/apagado) |
| Tensión nominal Ue | 230/240 V~ |
| Tensión de aislamiento Ui | 500 V |
| Frecuencia nominal | 50/60 Hz |
| Corriente residual operativa nominal (I△n) | 10, 30, 100, 300 mA |
| Tiempo de descanso bajo | ≤0,1 s |
| Capacidad de ruptura nominal | 6.000A |
| Clase limitante de energía | 3 |
| Tensión nominal soportada al impulso (1,5/50) Uimp | 4.000 V |
| Tensión de prueba dieléctrica a frecuencia ind. durante 1 min | 2 kV |
| Característica de liberación térmica | (1,13-1,45) x pulg. |
| Característica de liberación magnética | B:(3-5) x In, C:(5-10) x In |
| Vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente | -25℃ a +40℃, humedad máxima del 95 % |
| Tipo de conexión de terminal | Barra colectora tipo cable/clavija |
| Tamaño máximo de terminal para cable | 16 mm 2 |
| Par de apriete máximo | 2,5 Nm |
| Instalación | Montaje en carril DIN de 35 mm |
| Conexión | Desde arriba |
| Corriente nominal (A) | Curva B | |||
| Sensibilidad | ||||
| 10mA | 30mA | 100mA | 300mA | |
| Type A | ||||
| 6A | EKL19-40AFD-1NB0610A | EKL19-40AFD-1NB0630A | EKL19-40AFD-1NB06100A | EKL19-40AFD-1NB06300A |
| 10A | EKL19-40AFD-1NB1010A | EKL19-40AFD-1NB1030A | EKL19-40AFD-1NB10100A | EKL19-40AFD-1NB10300A |
| 16A | EKL19-40AFD-1NB1610A | EKL19-40AFD-1NB1630A | EKL19-40AFD-1NB16100A | EKL19-40AFD-1NB16300A |
| 20A | EKL19-40AFD-1NB2010A | EKL19-40AFD-1NB2030A | EKL19-40AFD-1NB20100A | EKL19-40AFD-1NB20300A |
| 25A | EKL19-40AFD-1NB2510A | EKL19-40AFD-1NB2530A | EKL19-40AFD-1NB25100A | EKL19-40AFD-1NB25300A |
| 32A | EKL19-40AFD-1NB3210A | EKL19-40AFD-1NB3230A | EKL19-40AFD-1NB32100A | EKL19-40AFD-1NB32300A |
| 40A | EKL19-40AFD-1NB4010A | EKL19-40AFD-1NB4030A | EKL19-40AFD-1NB40100A | EKL19-40AFD-1NB40300A |
| Corriente nominal (A) | Curva C | |||
| Sensibilidad | ||||
| 10mA | 30mA | 100mA | 300mA | |
| Type A | ||||
| 6A | EKL19-40AFD-1NC0610A | EKL19-40AFD-1NC0630A | EKL19-40AFD-1NC06100A | EKL19-40AFD-1NC06300A |
| 10A | EKL19-40AFD-1NC1010A | EKL19-40AFD-1NC1030A | EKL19-40AFD-1NC10100A | EKL19-40AFD-1NC10300A |
| 16A | EKL19-40AFD-1NC1610A | EKL19-40AFD-1NC1630A | EKL19-40AFD-1NC16100A | EKL19-40AFD-1NC16300A |
| 20A | EKL19-40AFD-1NC2010A | EKL19-40AFD-1NC2030A | EKL19-40AFD-1NC20100A | EKL19-40AFD-1NC20300A |
| 25A | EKL19-40AFD-1NC2510A | EKL19-40AFD-1NC2530A | EKL19-40AFD-1NC25100A | EKL19-40AFD-1NC25300A |
| 32A | EKL19-40AFD-1NC3210A | EKL19-40AFD-1NC3230A | EKL19-40AFD-1NC32100A | EKL19-40AFD-1NC32300A |
| 40A | EKL19-40AFD-1NC4010A | EKL19-40AFD-1NC4030A | EKL19-40AFD-1NC40100A | EKL19-40AFD-1NC40300A |
