EKR8-3 contiene dos tipos de productos: Interruptor activado por luz e interruptor temporizador de luz de escalera.

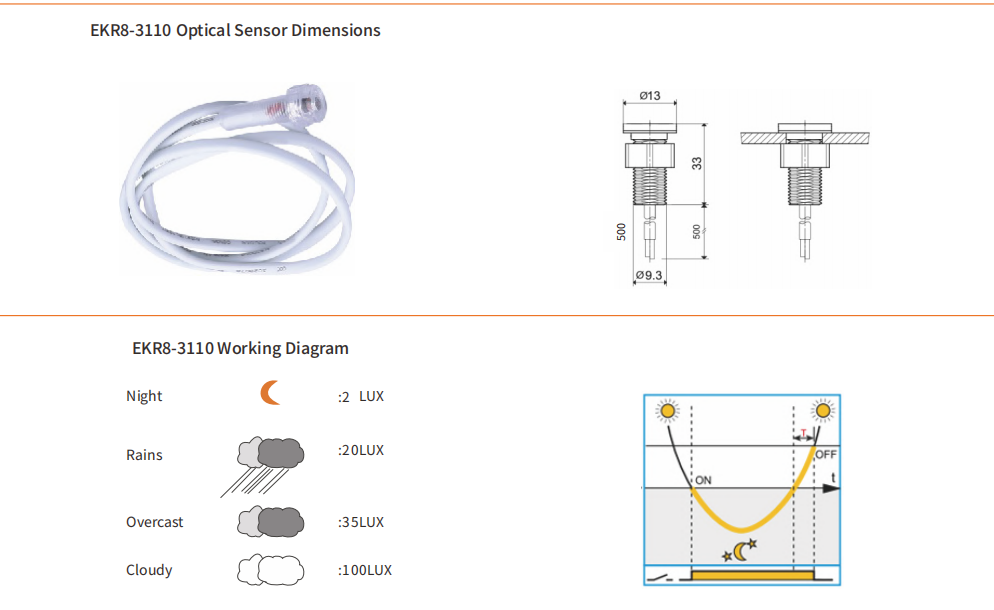

Interruptor activado por luz
1. Encender o apagar equipos eléctricos según el cambio de intensidad de la luz. El umbral de acción se puede configurar según la demanda.
2. Cuando el brillo ambiental disminuye y cae por debajo del umbral seleccionado, el contacto de control se cierra; cuando el brillo ambiental aumenta y supera el umbral seleccionado, el contacto de control se abre.
3. Adecuado para instalación en riel de 35 mm (de acuerdo con la norma EN60715).
4. Sistema de iluminación o control de iluminación.
1. Cuando se activa el interruptor, el contacto de control se cierra, la iluminación se enciende y comienza el retardo.
2. Una vez transcurrido el tiempo especificado, el contacto de control se desconecta y la iluminación se apaga.
3. Adecuado para instalación en riel de 35 mm (de acuerdo con la norma EN60715).
4. Sistema de iluminación o control de iluminación.

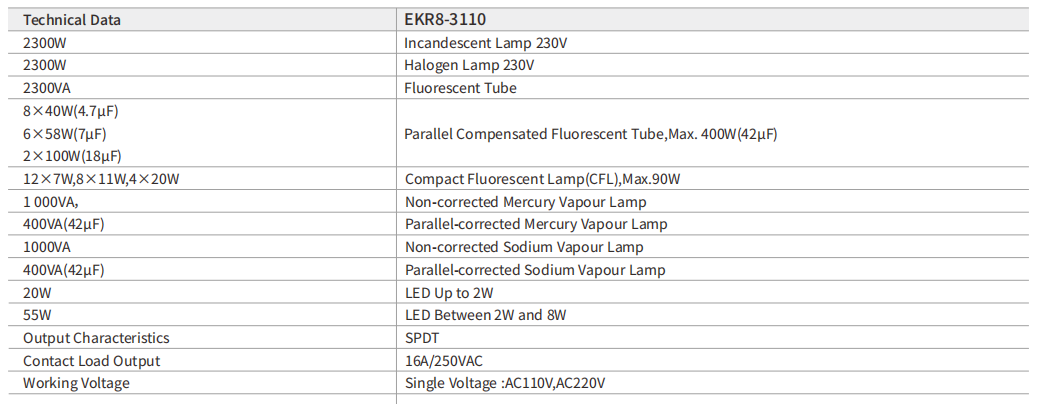

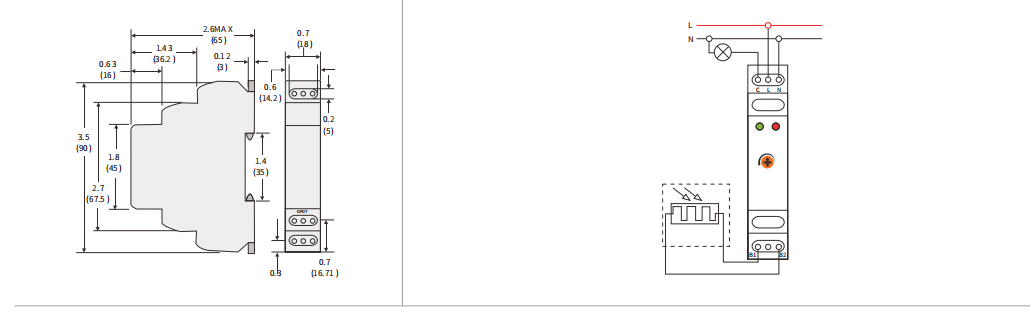

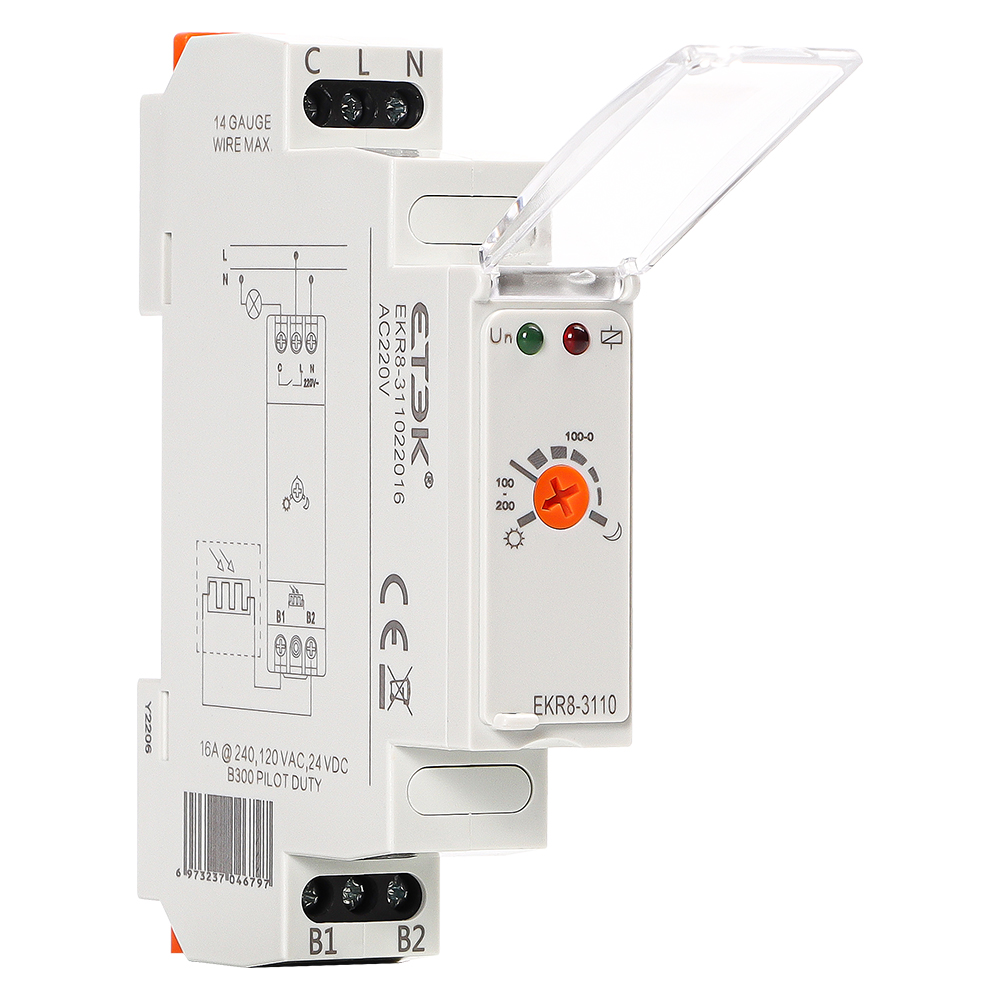

EKR8-3110 |

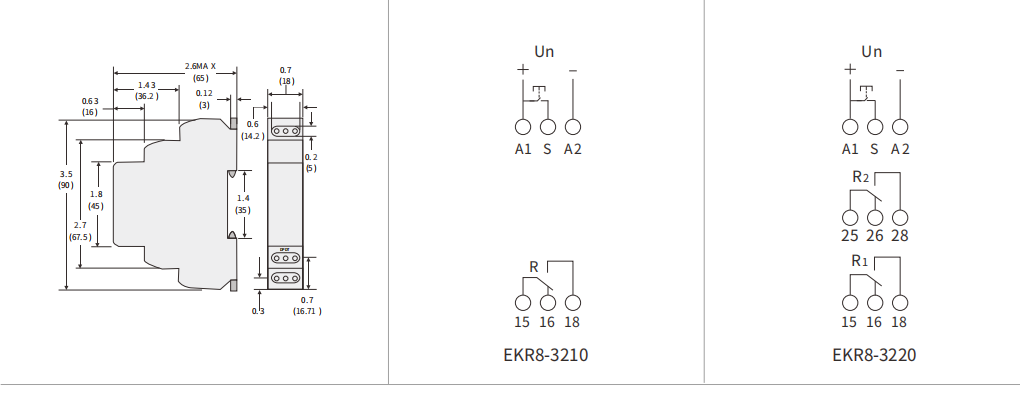

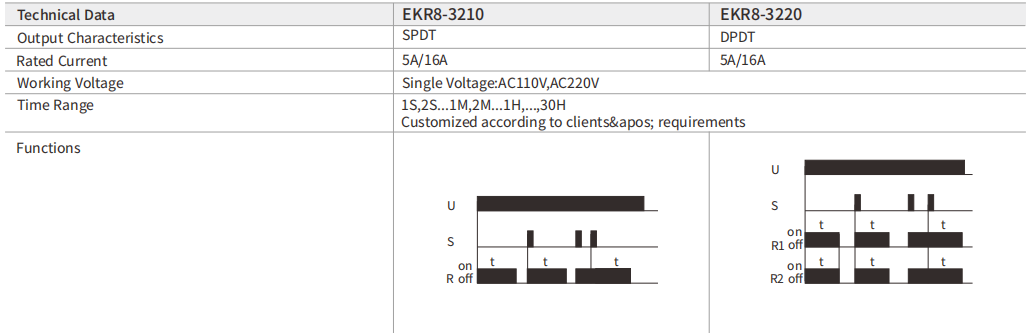

EKR8-3210/ 3220 |

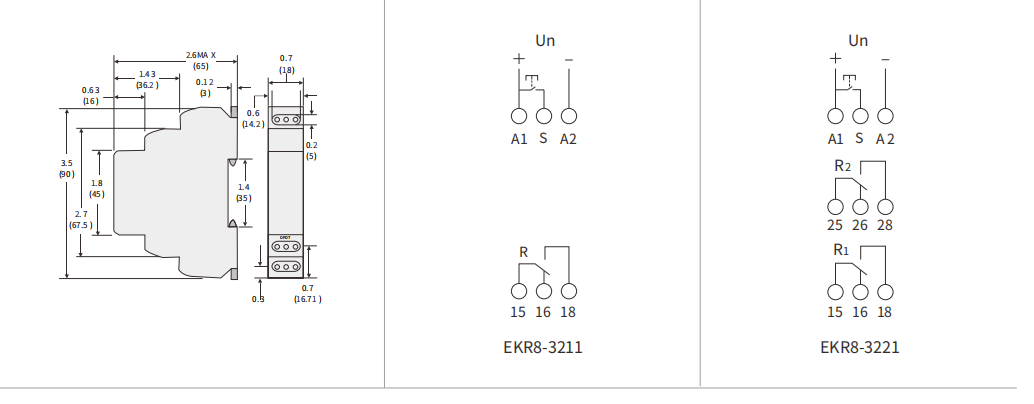

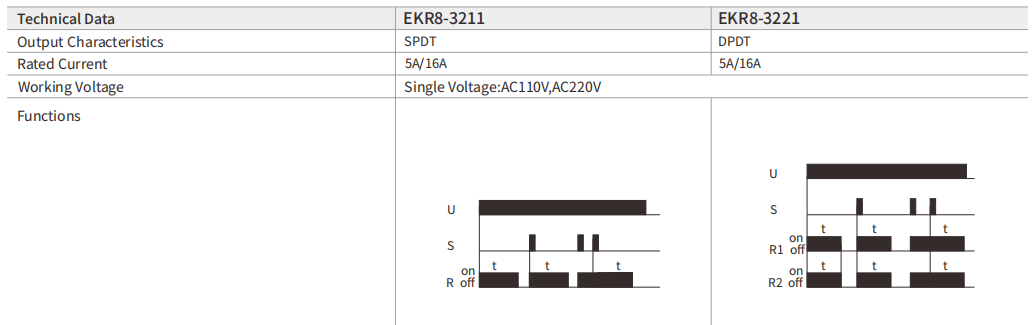

EKR8-3211/3221 |
EKR8-3110 |
EKR8-3210/3220 |
EKR8-3211/3221 |

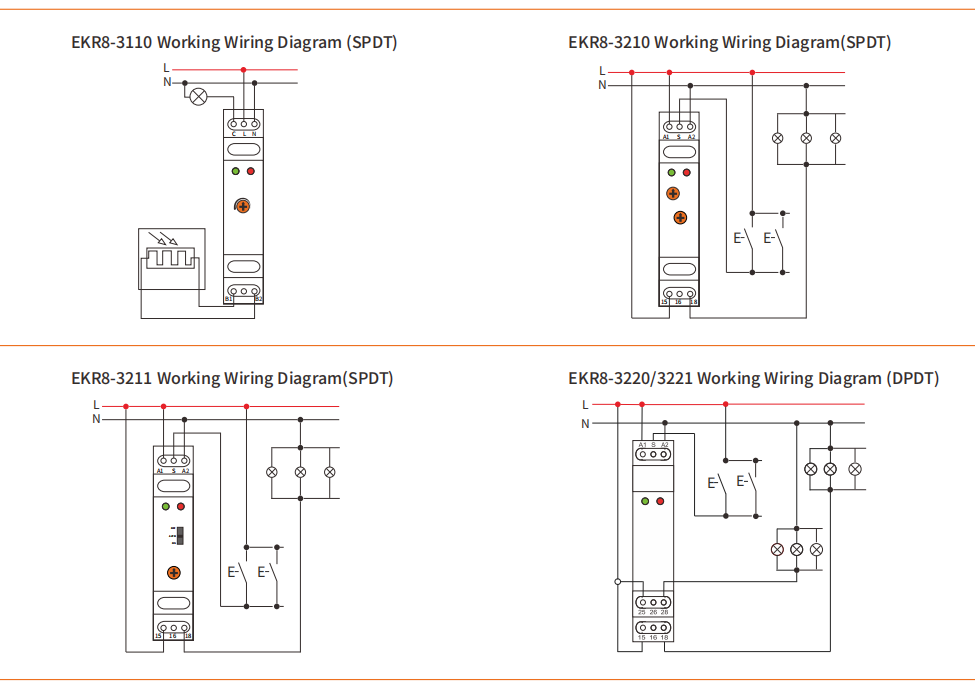

Diagrama de cableado funcional |
N° de referencia |
Especificación |

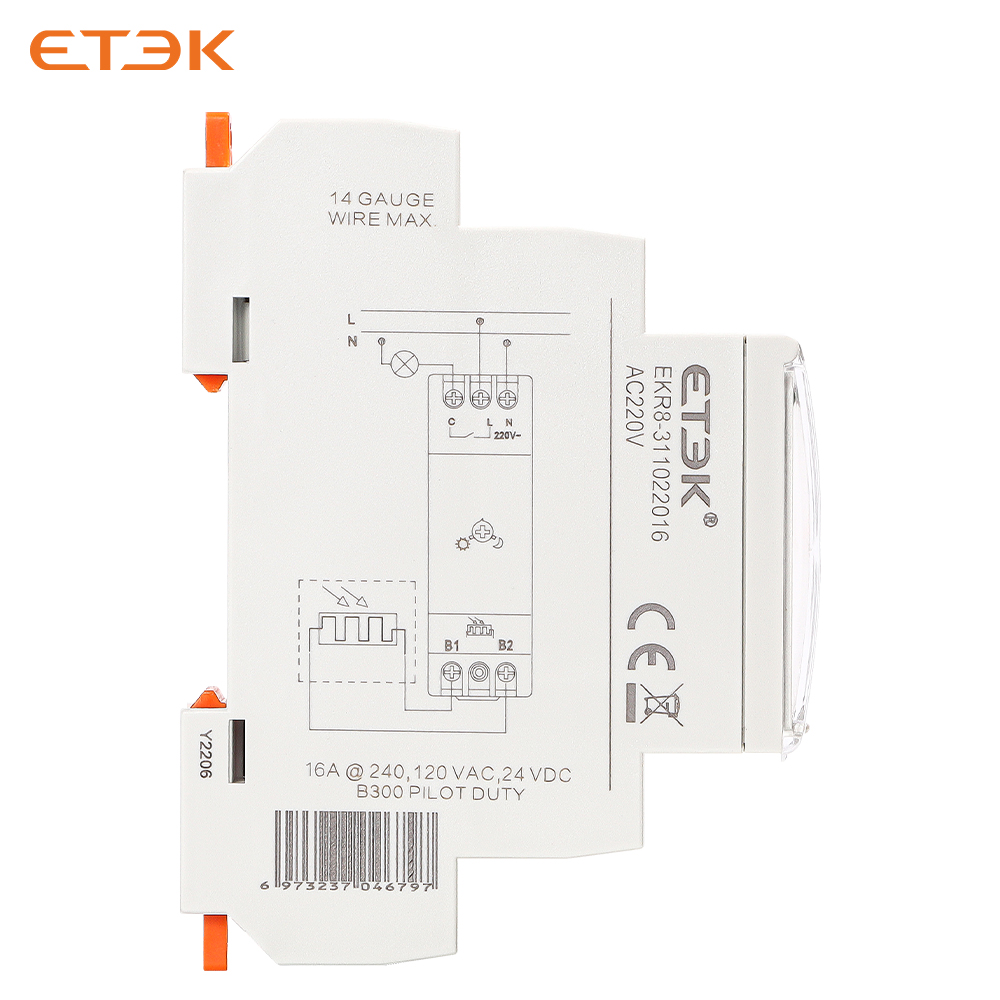

EKR8-311011016 |
Interruptor de luz activado Interruptor giratorio SPDT de 1 perilla 110 V 16 A |
EKR8-311022016 |
Interruptor de luz activado Interruptor giratorio SPDT de 1 perilla 220 V 16 A |
EKR8-32101105 |
Interruptor temporizador de luz de escalera Interruptor giratorio SPDT de 2 perillas 110 V 5 A |
EKR8-32102205 |
Interruptor temporizador de luz de escalera Interruptor giratorio SPDT de 2 perillas 220 V 5 A |
EKR8-3210H005 |
Interruptor temporizador de luz de escalera Interruptor giratorio SPDT de 2 perillas 110-240 V CA/CC 5 A |
EKR8-321011016 |
Interruptor temporizador de luz de escalera Interruptor giratorio SPDT de 2 perillas 110 V 16 A |
EKR8-321022016 |
Interruptor temporizador de luz de escalera Interruptor giratorio SPDT de 2 perillas 220 V 16 A |
EKR8-3210H0016 |
Interruptor temporizador de luz de escalera Interruptor giratorio SPDT de 2 perillas 110-240 V CA/CC 16 A |
EKR8-32201105 |
Interruptor temporizador de luz de escalera Interruptor giratorio DPDT de 2 perillas 110 V 5 A |
EKR8-32202205 |
Interruptor temporizador de luz de escalera Interruptor giratorio DPDT de 2 perillas 220 V 5 A |
EKR8-3220H005 |
Interruptor temporizador de luz de escalera Interruptor giratorio DPDT de 2 perillas 110-240 V CA/CC 5 A |
EKR8-322011016 |
Interruptor temporizador de luz de escalera Interruptor giratorio DPDT de 2 perillas 110 V 16 A |
EKR8-322022016 |
Interruptor temporizador de luz de escalera Interruptor giratorio DPDT de 2 perillas 220 V 16 A |
EKR8-3220H0016 |
Interruptor temporizador de luz de escalera Interruptor giratorio DPDT de 2 perillas 110-240 V CA/CC 16 A |
EKR8-32111105 |
Interruptor temporizador de luz de escalera Interruptor de palanca SPDT de 2 perillas 110 V 5 A |
EKR8-32112205 |
Interruptor temporizador de luz de escalera Interruptor de palanca SPDT de 2 perillas 220 V 5 A |
EKR8-3211H005 |
Interruptor temporizador de luz de escalera Interruptor de palanca SPDT de 2 perillas 110-240 V CA/CC 5 A |
EKR8-321111016 |
Interruptor temporizador de luz de escalera Interruptor de palanca SPDT de 2 perillas 110 V 16 A |
EKR8-321122016 |
Interruptor temporizador de luz de escalera Interruptor de palanca SPDT de 2 perillas 220 V 16 A |
EKR8-3211H0016 |
Interruptor temporizador de luz de escalera Interruptor de palanca SPDT de 2 perillas 110-240 V CA/CC 16 A |
EKR8-32211105 |
Interruptor temporizador de luz de escalera, interruptor de palanca DPDT de 2 perillas, 110 V, 5 A |
EKR8-32212205 |
Interruptor temporizador de luz de escalera, interruptor de palanca DPDT de 2 perillas, 220 V, 5 A |
EKR8-3221H005 |
Interruptor temporizador de luz de escalera, interruptor de palanca DPDT de 2 perillas, 110-240 V CA/CC, 5 A |
EKR8-322111016 |
Interruptor temporizador de luz de escalera, interruptor de palanca DPDT de 2 perillas, 110 V, 16 A |
EKR8-322122016 |
Interruptor temporizador de luz de escalera, interruptor de palanca DPDT de 2 perillas, 220 V, 16 A |
EKR8-3221H0016 |
Interruptor temporizador de luz de escalera, interruptor de palanca DPDT de 2 perillas, 110-240 V CA/CC, 16 A |
