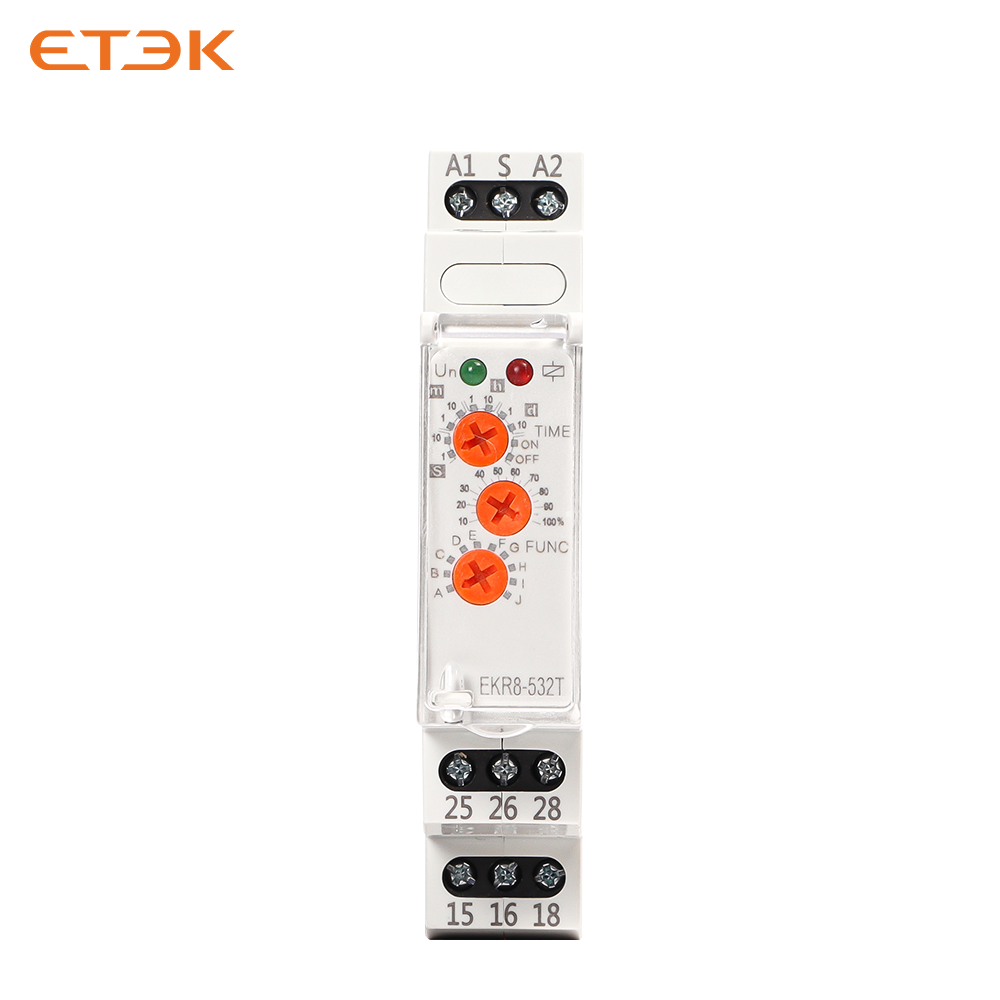

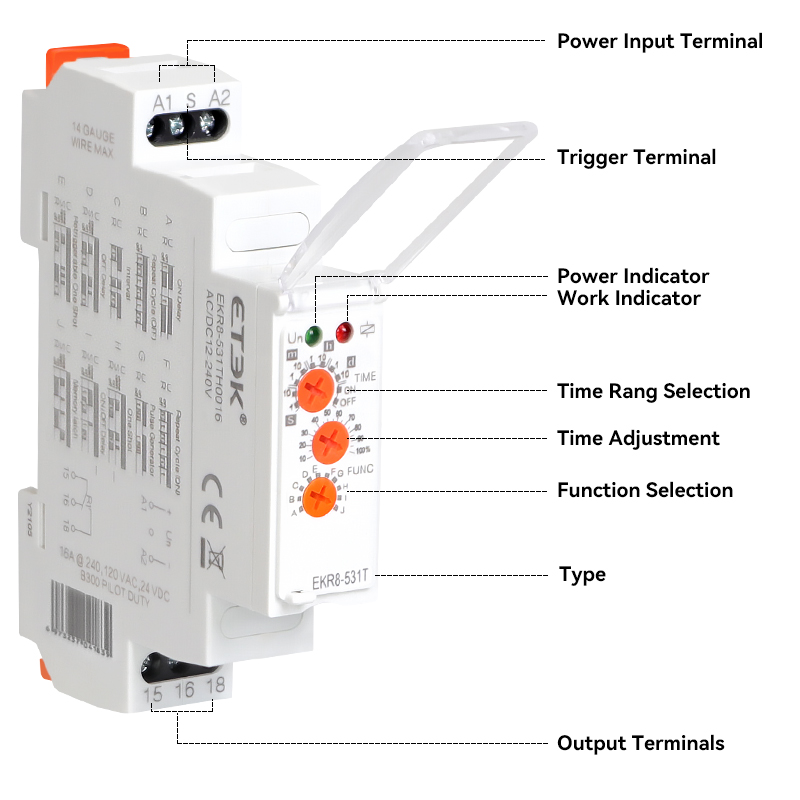

Descripción general del producto

El relé temporizador es una unidad de control automático que se puede combinar con otros equipos eléctricos para lograr el control automático del circuito operativo. Después de que transcurra un tiempo predeterminado, la salida de contacto se cerrará o abrirá, lo que permitirá que el equipo eléctrico terminal funcione o se detenga automáticamente.

Esta serie de relés de tiempo tiene las ventajas de un amplio rango de voltaje de operación, instrucciones de trabajo claras, pequeño volumen, tamaño uniforme, fácil instalación, etc.

Aplicación: Maquinaria industrial, Iluminación, Fabricación, Sistema HVAC, Alimentación y agricultura.

Parámetros técnicos

Datos técnicos

Datos técnicos
	EKR8-531T	EKR8-532T
Características de salida	Convertidor de doble polo (SPDT)	Interruptor de doble efecto
Material de contacto	Aleación de plata
Calificación actual	16 A a 240 V CA, 24 V CC
Requisito mínimo de conmutación	100 mA
Características de entrada
Rango de voltaje	12-240 V CA/CC
Rango de operación (% del nominal)	85%-110%
Características de tiempo
Funciones disponibles	10
Escalas de tiempo	10
Intervalos de tiempo	0,1 s ~ 10 d
Tolerancia (ajuste mecánico)	5%
Tiempo de reinicio	150 ms
Longitud del pulso de activación (mínima)	50 ms
Ambiente
Temperatura ambiente alrededor del dispositivo	Almacenamiento: -30℃ ~+70℃ (-22°F ~+158°F)
	Operación: -20℃ ~+55℃ (-4°F ~+131°F)

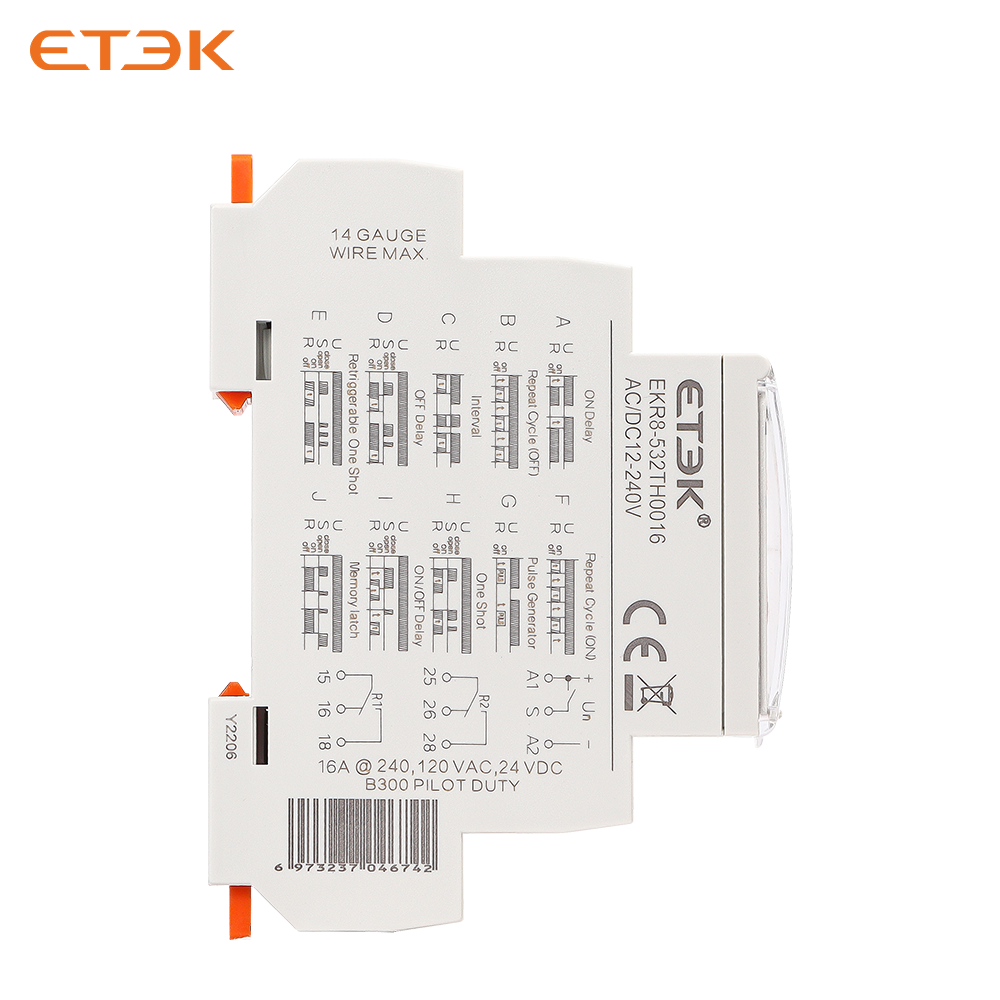

Explicación funcional
Función	Operación	Diagrama de tiempos

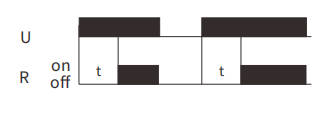

A Encendido con retraso	Cuando se aplica el voltaje de entrada U , comienza el retardo de temporización t . Los contactos del relé R cambian de estado una vez completado el retardo de tiempo. Los contactos R vuelven a su estado original cuando se elimina el voltaje de entrada U. El interruptor de disparo no se utiliza en esta función.

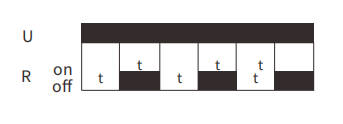

B Repetir ciclo comenzando	Cuando se aplica el voltaje de entrada U , comienza el retardo de tiempo t . Cuando se completa el retardo de tiempo t , los contactos de relé R cambian de estado para el retardo de tiempo t . Este ciclo se repetirá hasta que se elimine el voltaje de entrada U. El interruptor de disparo no se utiliza en esta función.

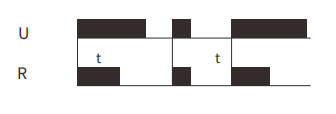

do Encendido a intervalos	Cuando se aplica el voltaje de entrada U , los contactos del relé R cambian de estado inmediatamente y comienza el ciclo de temporización. Cuando se completa el retardo de tiempo, los contactos vuelven al estado inicial. Cuando se elimina el voltaje de entrada U , los contactos también volverán a su estado. El interruptor de disparo no se utiliza en esta función.

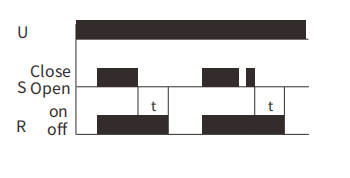

D Retraso de apagado S Break	La tensión de entrada U debe aplicarse de forma continua. Cuando se cierra el disparador S , los contactos del relé R cambian de estado. Cuando se abre el disparador S , comienza el retardo t . Cuando se completa el retardo t , los contactos R vuelven a su estado inicial. Si se cierra el disparador S antes de que se complete el retardo de tiempo t , entonces el tiempo se reinicia. Cuando se abre el disparador S, el retardo comienza nuevamente y los contactos del relé permanecen en su estado activado. Si se elimina el voltaje de entrada U , los contactos del relé R vuelven a su estado inicial.

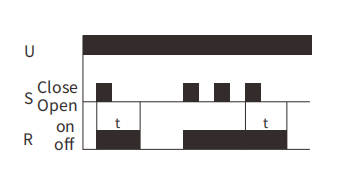

mi Disparo único reactivable	Al aplicar el voltaje de entrada U , el relé está listo para aceptar la señal de activación S. Al aplicar la señal de activación S , los contactos del relé R se transfieren y comienza el tiempo preestablecido t . Al final del tiempo preestablecido t , los contactos del relé R vuelven a su condición normal a menos que la señal de activación S se abra y se cierre antes del tiempo de espera t (antes de que transcurra el tiempo preestablecido). El ciclo continuo de la señal de activación S a una velocidad más rápida que el tiempo actual hará que los contactos del relé R permanezcan cerrados. Si se elimina el voltaje de entrada U , los contactos del relé R vuelven a su estado de almacenamiento.

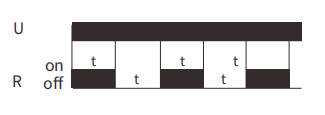

F Repetir ciclo comenzando ON	Cuando se aplica el voltaje de entrada U , los contactos del relé R cambian de estado inmediatamente y comienza el retardo de tiempo t . Cuando se completa el tiempo t , los contactos vuelven a su estado inicial durante el retardo de tiempo t . Este ciclo se repetirá hasta que se elimine el voltaje de entrada U. El interruptor de disparo no se utiliza en esta función.
GRAMO Generador de pulsos	Al aplicar el voltaje de entrada U , se envía un pulso de salida único de 0,5 segundos al relé para ofrecer un retardo de tiempo t . Se debe quitar la energía y volver a aplicarla para repetir el pulso. El interruptor de activación S no se utiliza en esta función.

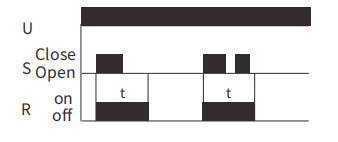

yo Un disparo	Al aplicar el voltaje de entrada U , el relé está listo para aceptar la señal de activación S. Al aplicar la señal de activación S , el relé entra en contacto con el desconectador R y comienza el tiempo preestablecido t . Durante el tiempo de espera, se ignora la señal de activación S. El relé se reinicia aplicando la señal de activación S cuando no está energizado.

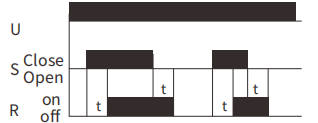

I Retardo de encendido/apagado S Activación/desactivación	La tensión de entrada U debe aplicarse de forma continua. Cuando se cierra el disparador S , comienza el retardo de tiempo t . Cuando se completa el retardo de tiempo t , los contactos del relé R cambian de estado y permanecen transferidos hasta que se abre el disparador S. Si se elimina la tensión de entrada U , los contactos del relé R vuelven a su estado inicial.

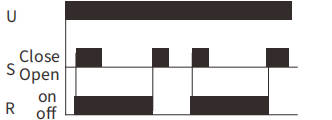

Yo Pestillo de memoria S Make	El voltaje de entrada U debe aplicarse de forma continua. La salida cambia de estado con cada cierre del disparador S. Si se elimina el voltaje de entrada U, los contactos del relé R vuelven a su estado original.

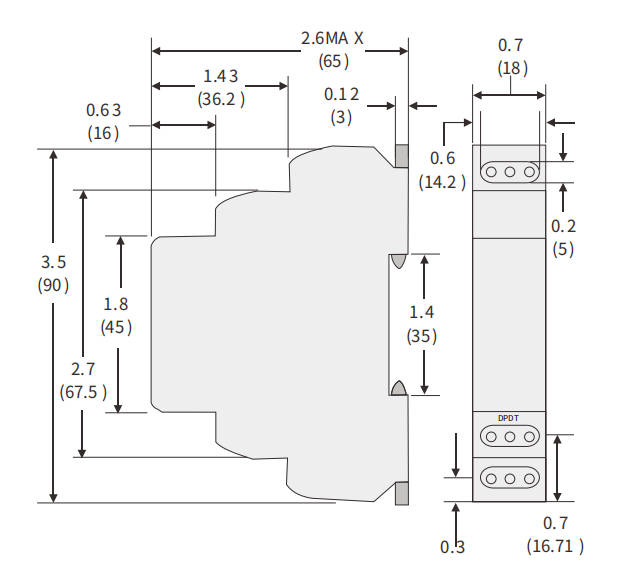

Dimensiones

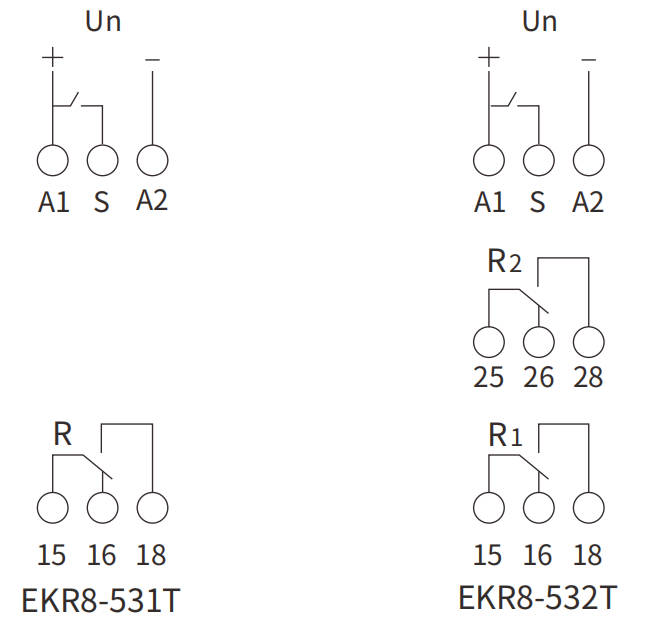

Diagrama de cableado

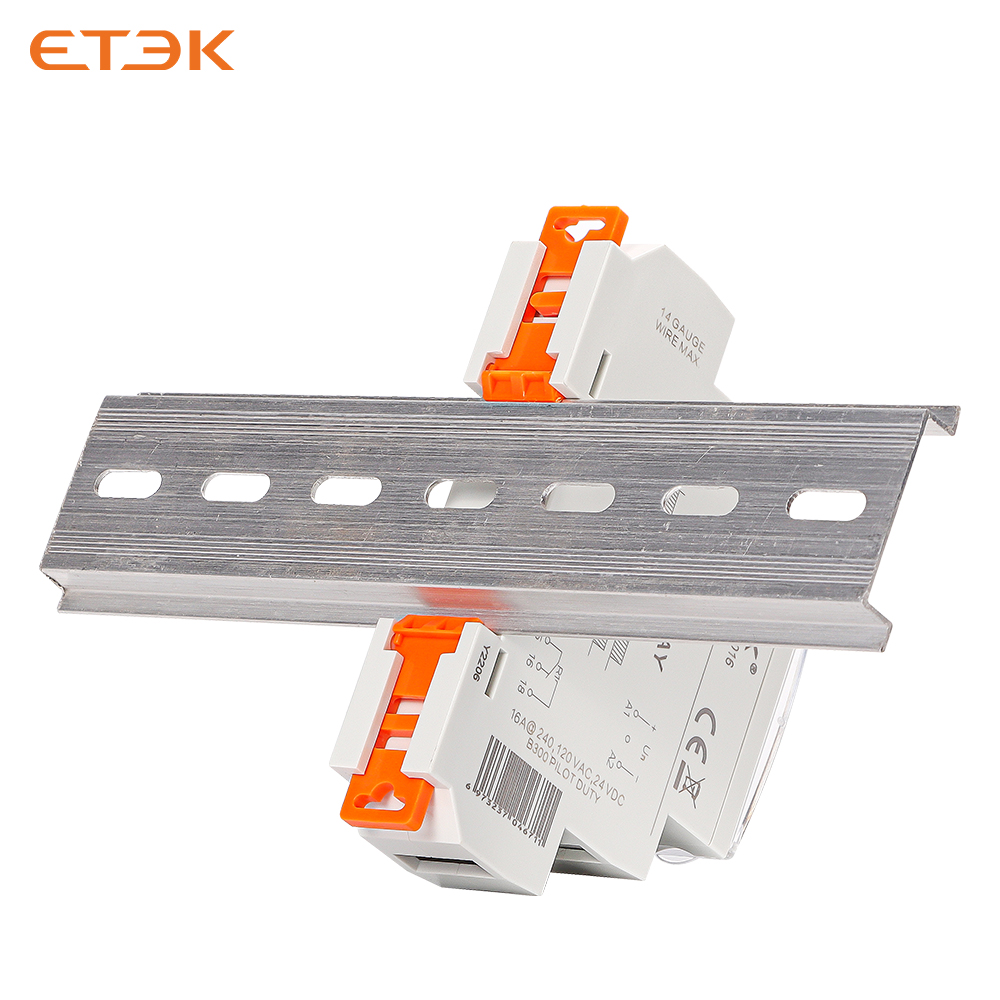

Tamaño de la instalación

Formulario de selección de productos

N° de referencia	Especificación
EKR8-531TH005	Relé temporizador multifunción 3 perillas SPDT 1S/10S/1M/10M/1H/10H/1D/10D/encendido/apagado 12-240 V CA/CC
EKR8-532TH005	Relé temporizador multifunción 3 perillas DPDT 1S/10S/1M/10M/1H/10H/1D/10D/encendido/apagado 12-240 V CA/CC
EKR8-531TH0016	Relé temporizador multifunción 3 perillas SPDT 1S/10S/1M/10M/1H/10H/1D/10D/encendido/apagado 12-240 V CA/CC
EKR8-532TH0016	Relé temporizador multifunción 3 perillas DPDT 1S/10S/1M/10M/1H/10H/1D/10D/encendido/apagado 12-240 V CA/CC

Relé temporizador multifunción EKR8-5
