Relé de nivel de agua SPDT para monitoreo de nivel de la serie ETEK EKR8-6
Preguntar
El relé de protección de voltaje utiliza un procesador de alta velocidad y bajo consumo como núcleo. Cuando la línea de suministro de energía tiene sobrevoltaje, subvoltaje o falla de fase, inversión de fase, el relé cortará el circuito de manera rápida y segura para evitar accidentes causados por voltaje anormal que se envía al dispositivo terminal.
1. El producto tiene funciones de protección: interrupción de fase, escalonamiento de fase, tensión desequilibrada, interrupción de línea cero.

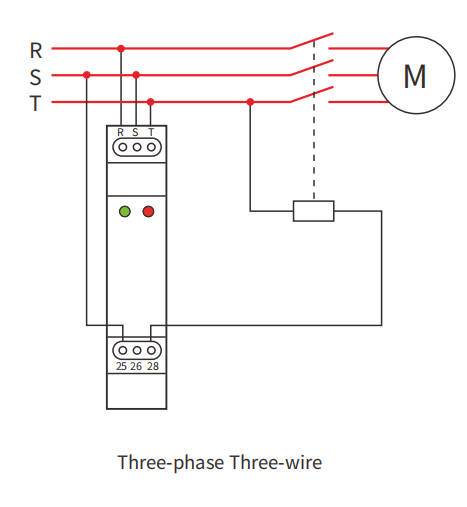

2. Monitoreo en tiempo real de fallas desfasadas, faltantes de fase y desequilibradas de voltaje en circuitos trifásicos de tres cables.
3. Monitor de voltaje, el producto mejora el rendimiento antiinterferencia del convertidor de frecuencia y el rendimiento es más estable.
4. Relé de monitoreo de voltaje, el protector de secuencia de fase adopta una estructura modular estándar y una instalación de riel.
5. Relé de protección de secuencia de fase, el producto tiene dos luces indicadoras que indican varias condiciones de trabajo.
Datos técnicos |
|||
|

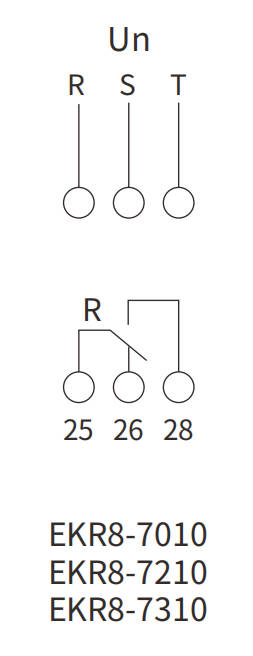

EKR8-7010
|

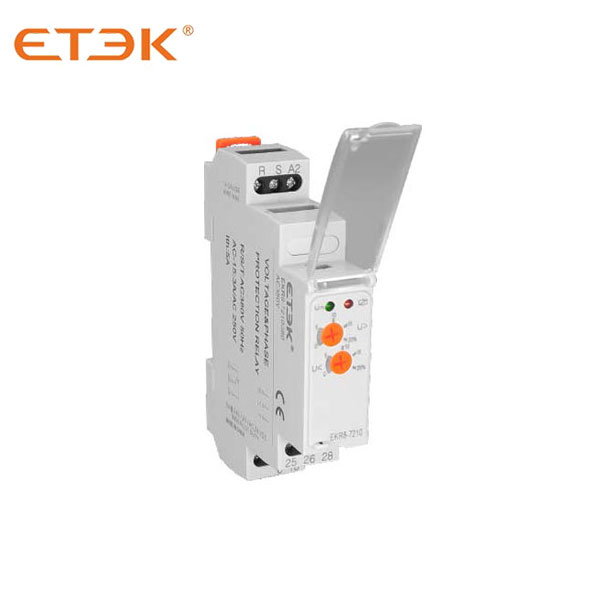

EKR8-7210
|

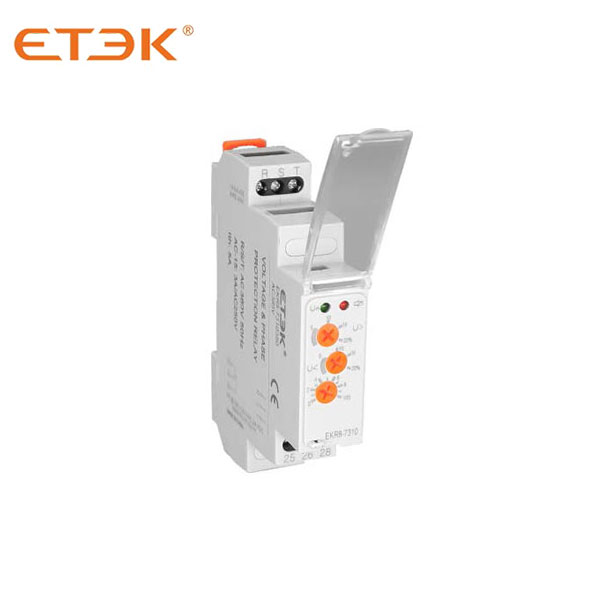

EKR8-7310
|
|
|
Tipo de monitoreo
|
Trifásico
|
||
|
Características de salida
|
Convertidor de doble polo (SPDT)
|
||
|
Sobrevoltaje
|
15%
|
0-20% | 0-20% |
|
Bajo voltaje
|
15%
|
0-20% | 0-20% |
|
Retardo de tiempo
|
3S | 3S | 0,1-10 s |
|
Secuencia de fases
|
√ | ||
|
Falla de fase
|
√ | ||
|
Voltaje de trabajo
|
CA 220 V, 380 V, 400 V, 415 V, 440 V
|
||
|
Frecuencia
|
50/60 Hz
|
||
|
Tiempo de respuesta del relé
|
0,5 s
|
||
|
Calificación de contacto
|
CA-15: 3 A/250 V CA
|
||
|
Temperatura ambiente
|
-10 °C ~ +55 °C
|
||
|
Error de voltaje
|
⼟2% Máximo
|
||
|
Error de temperatura
|
⼟2% Máximo
|
||
 |
 |
|
EKR8-7010110 |
Relé de protección de voltaje 0 perilla SPDT trifásico 110 V CA |
|
EKR8-7010220 |
Relé de protección de voltaje 0 perilla SPDT trifásico 220 V CA |
|
EKR8-7010380 |
Relé de protección de voltaje 0 perilla SPDT trifásico 380 V CA |
|
EKR8-7010400 |
Relé de protección de voltaje 0 perilla SPDT trifásico 400 V CA |
|
EKR8-7010415 |
Relé de protección de voltaje 0 perilla SPDT trifásico 415 V CA |
|
EKR8-7010440 |
Relé de protección de voltaje 0 perilla SPDT trifásico 440 V CA |
|
EKR8-7210110 |
Relé de protección de voltaje 2 perillas SPDT trifásico 110 V CA |
|
EKR8-7210220 |
Relé de protección de voltaje 2 perillas SPDT trifásico 220 V CA |
|
EKR8-7210380 |
Relé de protección de voltaje 2 perillas SPDT trifásico 380 V CA |
|
EKR8-7210400 |
Relé de protección de voltaje 2 perillas SPDT trifásico 400 V CA |
|
EKR8-7210415 |
Relé de protección de voltaje 2 perillas SPDT trifásico 415 V CA |
|
EKR8-7210440 |
Relé de protección de voltaje 2 perillas SPDT trifásico 440 V CA |
|
EKR8-7310110 |
Relé de protección de voltaje 3 perillas SPDT trifásico 110 V CA |
|
EKR8-7310220 |
Relé de protección de voltaje 3 perillas SPDT trifásico 220 V CA |
|
EKR8-7310380 |
Relé de protección de voltaje 3 perillas SPDT trifásico 380 V CA |
|
EKR8-7310400 |
Relé de protección de voltaje 3 perillas SPDT trifásico 400 V CA |
|
EKR8-7310415 |
Relé de protección de voltaje 3 perillas SPDT trifásico 415 V CA |
|
EKR8-7310440 |
Relé de protección de voltaje 3 perillas SPDT trifásico 440 V CA |
