Cómo funciona un disyuntor miniatura?

Hora de publicación: Autor: ETEK Electric Visita: 602 Compartir:

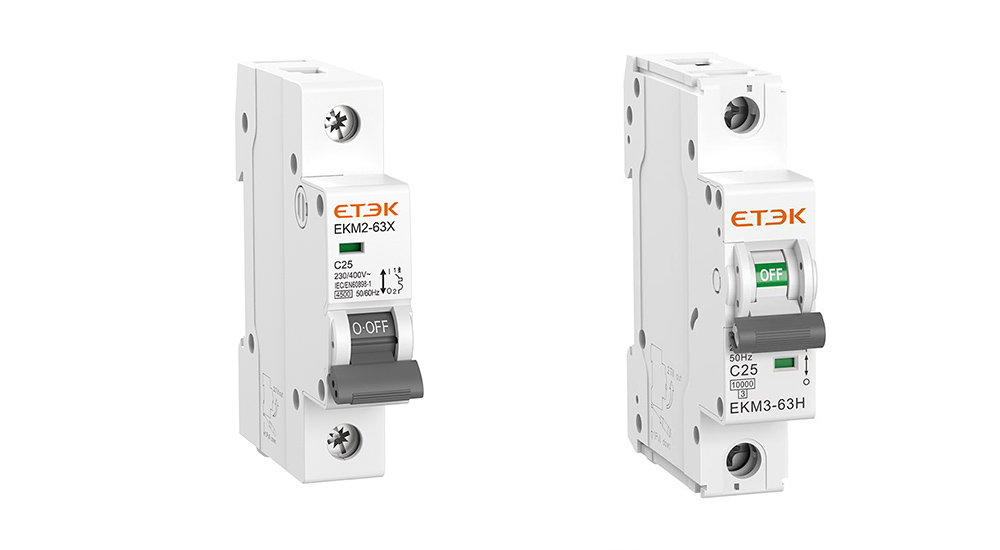

Los disyuntores miniatura (MCB) son dispositivos que se utilizan en los sistemas eléctricos para proteger los circuitos de sobrecargas y cortocircuitos. Cuando se activan, se apagan automáticamente, interrumpiendo la energía en caso de sobrecarga o cortocircuito.

Qué tipos de mecanismos de disparo están disponibles para los MCB?

1. Mecanismo de disparo térmico retardado para protección contra sobrecarga

2. Utilice un mecanismo de disparo magnético para protección contra cortocircuitos.



Mecanismo de disparo térmico:



1. Estructura bimetálica

Dentro del disyuntor en miniatura hay una tira bimetálica, que consta de dos metales con diferentes coeficientes de expansión unidos entre sí.

2. La corriente excesiva hace que la chapa metálica se caliente.

Cuando la corriente que fluye a través del circuito excede el valor nominal durante un largo tiempo, el bimetal se calentará debido al aumento de la resistencia.

3. Tropezar

La tira de metal se dobla y finalmente activa el disyuntor, cortando la electricidad.



Mecanismo de disparo magnético:



1. Mecanismo magnético

Dentro del MCB hay un electroimán que genera un campo magnético cuando la corriente fluye a través de él.

2. El cortocircuito provoca un fuerte campo magnético.

Cuando se produce un cortocircuito, el aumento repentino de la corriente genera un fuerte campo magnético.

3. Tropezar

La palanca de disparo atrae los contactos fijos, lo que libera rápidamente los contactos e interrumpe el circuito.



Cómo reiniciar el MCB después de dispararse?

En ambos casos, el disyuntor MCB se puede restablecer manualmente moviendo la palanca de disparo a su posición original una vez que se haya eliminado la condición de sobrecarga o cortocircuito. Esto permite que se reanude la corriente.
