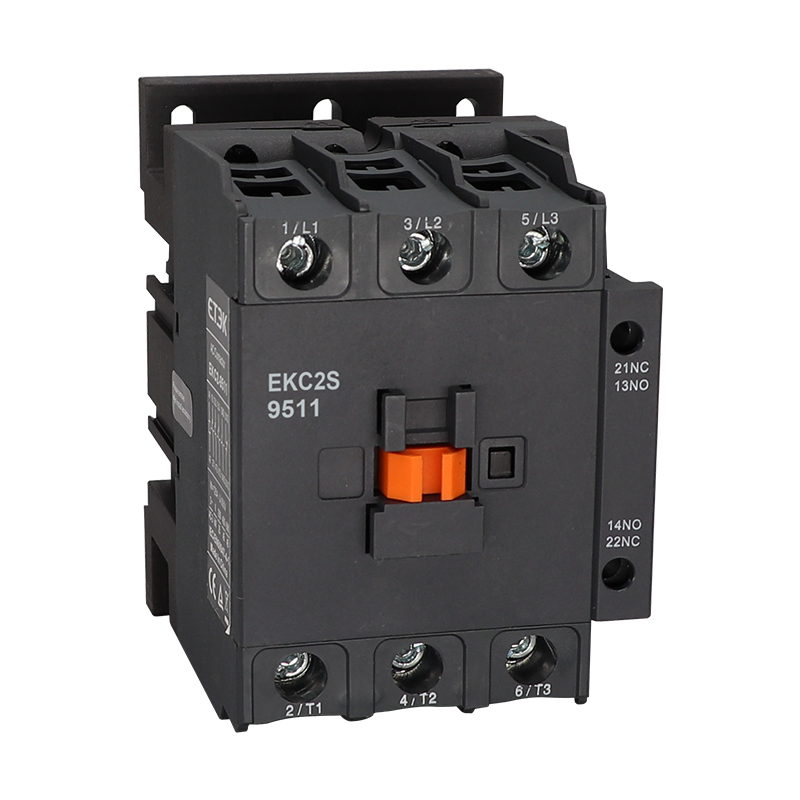

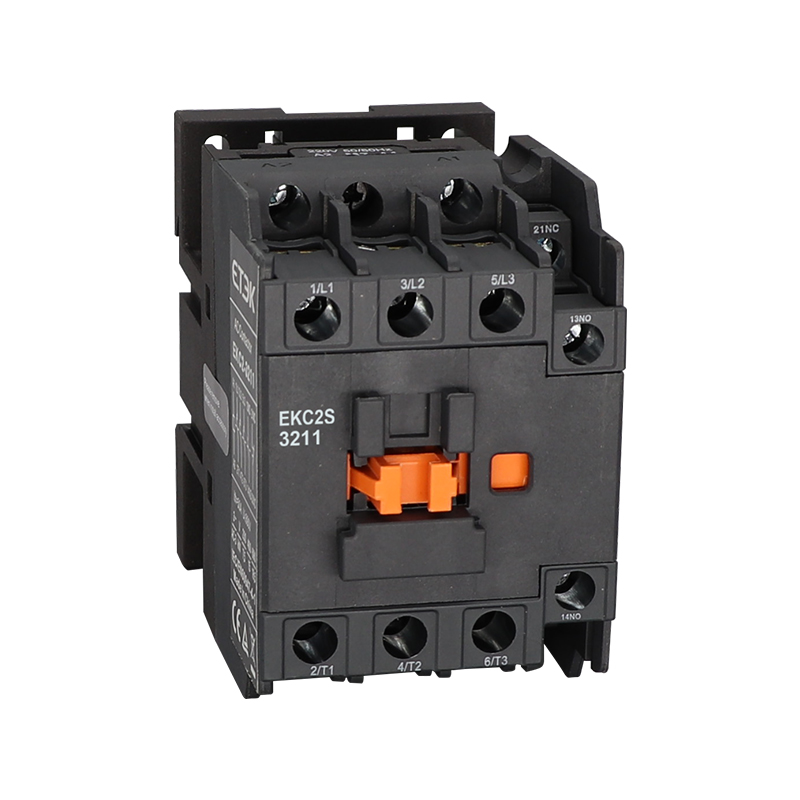

Contactor magnético de CA rentable EKC2S con un rango de 9 a 95 A

Los contactores de CA EKC2S están equipados con un conjunto adicional de contactos auxiliares en comparación con los tradicionales. Esto elimina la necesidad de accesorios adicionales cuando las aplicaciones requieren un contacto normalmente abierto y uno normalmente cerrado, lo que genera ahorros de tiempo y costos.

● Norma: IEC60947-1, IEC60947-4-1
● Corriente nominal: 9-95 A
● Tensión nominal de funcionamiento: 220 V ~ 690 V
● Tensión de aislamiento nominal: 690 V
● Número de polos: 3P
● Contacto auxiliar: 1NO+1NC
● Método de instalación: Instalación mediante riel DIN o tornillo

Consultar AHORA PDF

Descripción general del producto

Contactor de CA magnético rentable EKC2S con un rango de 9 a 95 A.
Los contactores de CA EKC2S están equipados con un conjunto adicional de contactos auxiliares en comparación con los tradicionales. Esto elimina la necesidad de accesorios adicionales cuando las aplicaciones requieren un contacto normalmente abierto y uno normalmente cerrado, lo que genera ahorros de tiempo y costos.

Más contactos auxiliares estándar para satisfacer diversas necesidades de aplicación.
Adecuado para grandes fluctuaciones de voltaje para garantizar el funcionamiento estable del equipo.
Súper adaptabilidad ambiental, funcionamiento confiable incluso en ambientes extremos.

Parámetros técnicos

Datos técnicos

Característica del circuito principal

Tabla 1

Modelo			EKC2S-09	EKC2S-12	EKC2S-18	EKC2S-25	EKC2S-32	EKC2S-38
Polacos			3P
Tensión de aislamiento nominal (Ui)		V	690
Tensión nominal de funcionamiento (Ue)		V	380/400, 660/690
Corriente térmica nominal (Ith), CA-1			20	20	32	40	50	50
Calificado operación actual(Ie)	CA-3,380/400 V	A	9	12	18	25	32	38
	CA-3660/690 V		6.6	8.9	12	18	22	22
	CA-4,380/400 V		3.5	5	7.7	8.5	12	14
	CA-4,660/690 V		1.5	2	3.8	4.4	7.5	8.9
Calificado operacional potencia (Pe)	CA-3,380/400 V	kilovatios	4	5.5	7.5	11	15	18.5
	CA-3660/690 V		5.5	7.5	10	15	18.5	18.5
	CA-4,380/400 V		1.5	2.2	3.3	4	5.4	5.5
	CA-4,660/690 V		1.1	1.5	3	3.7	5.5	6
Vida mecánica		×10 ⁴ veces	1200			1000
Vida eléctrica	AC-3		110				90
Vida eléctrica	AC-4		22
Frecuencia de operación	AC-3	veces/ hora	1200				600
Frecuencia de operación	AC-4	veces/ hora	300

Tabla 2

Modelo			EKC2S-40	EKC2S-50	EKC2S-65	EKC2S-80	EKC2S-95
Polacos			3P
Tensión de aislamiento nominal (Ui)		V	690
Tensión nominal de funcionamiento (Ue)		V	380/400, 660/690
Corriente térmica nominal (Ith), CA-1			60	80	80	125	125
Calificado operación actual(Ie)	CA-3,380/400 V	A	40	50	65	80	95
	CA-3660/690 V		34	39	42	49	49
	CA-4,380/400 V		18.5	24	28	37	44
	CA-4,660/690 V		9	12	14	17.3	21.3
Calificado operacional potencia (Pe)	CA-3,380/400 V	kilovatios	18.5	22	30	37	45
	CA-3660/690 V		30	33	37	45	45
	CA-4,380/400 V		7.5	11	15	18.5	22
	CA-4,660/690 V		7.5	10	11	15	18.5
Vida mecánica		×10 ⁴ veces	900			650
Vida eléctrica	AC-3		90			65
Vida eléctrica	AC-4		17			11
Frecuencia de operación	AC-3	veces/ hora	600
Frecuencia de operación	AC-4	veces/ hora	300

Característica de la bobina

Modelo

EKC2S-09, 12, 18

EKC2S-25, 32, 38

EKC2S-40, 50, 65

EKC2S-80, 95

Control nominal
voltaje(Us）

50 Hz, 50/60 Hz

24、36、48、110、127、220/230、240、380/400、415、440

Operación
rango

Voltaje de operación

(85%~110%) Nosotros

Tensión de caída

(20%~75%) Nosotros

Bobina
fuerza

Irrupción

Virginia

200

Sellado

6-9,5

15-20

Fuerza

1-3

6-10

Contactos auxiliares

Especificación de contactos auxiliares		A	11
Corriente térmica nominal (Ith)		A	10
Operación nominal voltaje (Ue)	C.A.	V	380
Operación nominal voltaje (Ue)	corriente continua	V	220
Control nominal capacidad	AC-15	Virginia	360
Control nominal capacidad	DC-13	Yo	33
