Minicontactor EKC2-M 6~12A
Preguntar
● Norma: IEC60947-1, IEC60947-4-1
● Corriente nominal: 9-95 A
● Tensión nominal de funcionamiento: CA 220/230 V; 380/400 V; 660/690 V
● Voltaje de la bobina: 24 V, 36 V, 48 V, 110 V, 230 V, 380 V, 415 V, 440 V
● Tensión de aislamiento nominal: 690 V
● Número de polos: 3P
● Contacto principal: 3NO
● Contacto auxiliar: 1NO+1NC
● Método de instalación: Instalación mediante riel DIN o tornillo
Los contactores de CA de la serie EKC2SU se utilizan para controlar circuitos de motores trifásicos de hasta 690 V CA. Estos contactores tienen un diseño de tipo bloque con 3 polos principales. Incorporan un contacto auxiliar 1NO+1NC y supresión de sobretensiones, lo que permite ahorrar tiempo y costos de instalación.
En comparación con los contactores que utilizan supresores de sobretensiones extremas, los productos de contactor que utilizan supresores de sobretensiones incorporados tendrán un rendimiento más confiable y, al mismo tiempo, las sobretensiones son manejadas por el propio contactor y la sobretensión nunca llega al circuito de control.
| Fuente de alimentación de control CA/CC | Tipo | EKC2SU-09 | EKC2SU-12 | EKC2SU-18 | EKC2SU-25 | EKC2SU-32 |
| Característica del circuito principal | ||||||
| Polacos | 3P | |||||
| Contacto principal | 3NO | |||||
| Tensión de aislamiento nominal (Ui) | 690 V | |||||
| Tensión nominal de funcionamiento (Ue) | CA 220/230 V; 380/400 V; 660/690 V | |||||
| Corriente térmica nominal (Ith), AC-1 | 20 | 20 | 32 | 40 | 50 | |
| Vida mecánica (×10 6 veces) | 10 | 10 | 10 | 10 | 8 | |
| Vida eléctrica (×10 3 veces) |
AC-3 | 1000 | 1000 | 1000 | 1000 | 800 |
| AC-4 | 200 | 200 | 200 | 200 | 200 | |
| Frecuencia de operación (tiempo/h) |
AC-3 | 1200 | 1200 | 1200 | 1200 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | |
| Fuente de alimentación de control CA/CC | Tipo | EKC2SU-40 | EKC2SU-50 | EKC2SU-65 | EKC2W-80 | EKC2W-95 |
| Característica del circuito principal | ||||||
| Polacos | 3P | |||||
| Contacto principal | 3NO | |||||
| Tensión de aislamiento nominal (Ui) | 690 V | |||||
| Tensión nominal de funcionamiento (Ue) | CA 220/230 V; 380/400 V; 660/690 V | |||||
| Corriente térmica nominal (Ith), AC-1 | 60 | 80 | 80 | 100 | 125 | |
| Vida mecánica (×10 6 veces) | 8 | 8 | 8 | 10 | 8 | |
| Vida eléctrica (×10 3 veces) |
AC-3 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 150 | 150 | 150 | 100 | 100 | |
| Frecuencia de operación (tiempo/h) |
AC-3 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | |
| Control nominal voltaje(Us) |
50 Hz | CA/CC: 24~60 V, 110~250 V | ||||
| 50/60 Hz | CA/CC: 24~60 V, 110~250 V | |||||
| Control permitido voltaje del circuito |
Operación | (85%~110%)Nosotros | ||||
| Liberar | (20%~75%)Nosotros | |||||
| CA/CC 24-60 V CA/CC 110-250 V |
Tiempo de succión (ms) | ≤120 | ||||
| Tiempo de liberación (ms) | ≤90 | |||||
| Clasificación de eficiencia energética AC/DC | Nivel 2 | |||||
| Características del circuito de control | ||
| Control nominal voltaje(Us) |
50 Hz |
24 V, 36 V, 48 V, 110 V, 230 V, 380 V, 415 V, 440 V
|
| 50/60 Hz |
24 V, 36 V, 48 V, 110 V, 230 V, 380 V, 415 V, 440 V
|
|
|
Control permitido
voltaje del circuito
|
Operación
|
(85%~110%)Nosotros
|
|
Liberar
|
(20%~75%)Nosotros
|
|
|
Supresores de sobretensiones
|
Tipo RC
|
CA/CC 24 V, 36 V, 48 V, 110 V, 250 V, 380 V, 415 V, 440 V
|
| Contactos auxiliares | ||
| Contacto auxiliar incorporado | 1NO+1NC | |
| Corriente térmica nominal (Ith) | 10A | |
| Operación nominal voltaje (Ue) |
C.A. | 380 V |
| corriente continua | 220 V | |
| Control nominal capacidad |
AC-15 | 360 VA |
| DC-13 | 33W | |
|
EKC2SU-0911-24 |
Contactor supresor de sobretensiones incorporado 4KW AC3 9A 3P+1NO+1NC Bobina 24VAC |
|
EKC2SU-0911-36 |
Contactor supresor de sobretensiones incorporado 4KW AC3 9A 3P+1NO+1NC Bobina 36VAC |
|
EKC2SU-0911-48 |
Contactor supresor de sobretensiones incorporado 4KW AC3 9A 3P+1NO+1NC Bobina 48VAC |
|
EKC2SU-0911-110 |
Contactor supresor de sobretensiones incorporado 4KW AC3 9A 3P+1NO+1NC Bobina 110VAC |
|
EKC2SU-0911-230 |
Contactor supresor de sobretensiones incorporado 4KW AC3 9A 3P+1NO+1NC Bobina 230VAC |
|
EKC2SU-0911-380 |
Contactor supresor de sobretensiones incorporado 4KW AC3 9A 3P+1NO+1NC Bobina 380VAC |
|
EKC2SU-0911-415 |
Contactor supresor de sobretensiones incorporado 4KW AC3 9A 3P+1NO+1NC Bobina 415VAC |
|
EKC2SU-0911-440 |
Contactor supresor de sobretensiones incorporado 4KW AC3 9A 3P+1NO+1NC Bobina 440VAC |
|
EKC2SU-1211-24 |
Contactor supresor de sobretensiones incorporado 5,5KW AC3 12A 3P+1NO+1NC Bobina 24VAC |
|
EKC2SU-1211-36 |
Contactor supresor de sobretensiones incorporado 5,5KW AC3 12A 3P+1NO+1NC Bobina 36VAC |
|
EKC2SU-1211-48 |
Contactor supresor de sobretensiones incorporado 5,5KW AC3 12A 3P+1NO+1NC Bobina 48VAC |
|
EKC2SU-1211-110 |
Contactor supresor de sobretensiones incorporado 5,5KW AC3 12A 3P+1NO+1NC Bobina 110VAC |
|
EKC2SU-1211-230 |
Contactor supresor de sobretensiones incorporado 5,5KW AC3 12A 3P+1NO+1NC Bobina 230VAC |
|
EKC2SU-1211-380 |
Contactor supresor de sobretensiones incorporado 5,5KW AC3 12A 3P+1NO+1NC Bobina 380VAC |
|
EKC2SU-1211-415 |
Contactor supresor de sobretensiones incorporado 5,5KW AC3 12A 3P+1NO+1NC Bobina 415VAC |
|
EKC2SU-1211-440 |
Contactor supresor de sobretensiones incorporado 5,5KW AC3 12A 3P+1NO+1NC Bobina 440VAC |
|
EKC2SU-1811-24 |
Contactor supresor de sobretensiones incorporado 7,5KW AC3 18A 3P+1NO+1NC Bobina 24VAC |
|
EKC2SU-1811-36 |
Contactor supresor de sobretensiones incorporado 7,5KW AC3 18A 3P+1NO+1NC Bobina 36VAC |
|
EKC2SU-1811-48 |
Contactor supresor de sobretensiones incorporado 7,5KW AC3 18A 3P+1NO+1NC Bobina 48VAC |
|
EKC2SU-1811-110 |
Contactor supresor de sobretensiones incorporado 7,5KW AC3 18A 3P+1NO+1NC Bobina 110VAC |
|
EKC2SU-1811-230 |
Contactor supresor de sobretensiones incorporado 7,5KW AC3 18A Bobina 3P+1NO+1NC 230VAC |
|
EKC2SU-1811-380 |
Contactor supresor de sobretensiones incorporado 7,5KW AC3 18A 3P+1NO+1NC Bobina 380VAC |
|
EKC2SU-1811-415 |
Contactor supresor de sobretensiones incorporado 7,5KW AC3 18A 3P+1NO+1NC Bobina 415VAC |
|
EKC2SU-1811-440 |
Contactor supresor de sobretensiones incorporado 7,5KW AC3 18A 3P+1NO+1NC Bobina 440VAC |
|

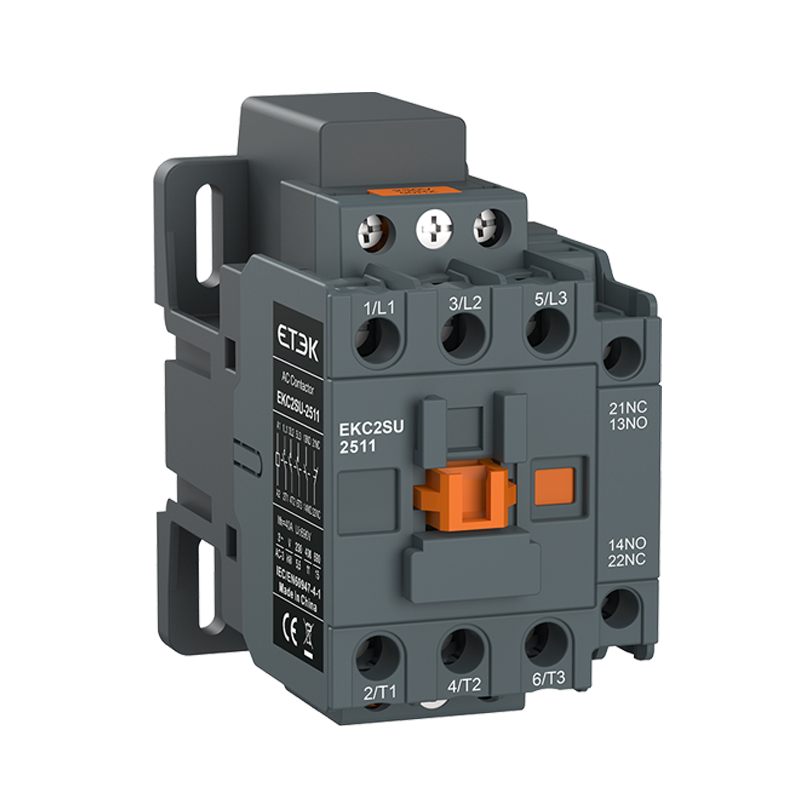

EKC2SU-2511-24 |
Contactor supresor de sobretensiones incorporado 11KW AC3 25A 3P+1NO+1NC Bobina 24VAC |
|
EKC2SU-2511-36 |
Contactor supresor de sobretensiones incorporado 11KW AC3 25A 3P+1NO+1NC Bobina 36VAC |
|
EKC2SU-2511-48 |
Contactor supresor de sobretensiones incorporado 11KW AC3 25A 3P+1NO+1NC Bobina 48VAC |
|
EKC2SU-2511-110 |
Contactor supresor de sobretensiones incorporado 11KW AC3 25A 3P+1NO+1NC Bobina 110VAC |
|
EKC2SU-2511-230 |
Contactor supresor de sobretensiones incorporado 11KW AC3 25A 3P+1NO+1NC Bobina 230VAC |
|
EKC2SU-2511-380 |
Contactor supresor de sobretensiones incorporado 11KW AC3 25A 3P+1NO+1NC Bobina 380VAC |
|
EKC2SU-2511-415 |
Contactor supresor de sobretensiones incorporado 11KW AC3 25A 3P+1NO+1NC Bobina 415VAC |
|
EKC2SU-2511-440 |
Contactor supresor de sobretensiones incorporado 11KW AC3 25A 3P+1NO+1NC Bobina 440VAC |
|
EKC2SU-3211-24 |
Contactor supresor de sobretensiones incorporado 15KW AC3 32A 3P+1NO+1NC Bobina 24VAC |
|
EKC2SU-3211-36 |
Contactor supresor de sobretensiones incorporado 15KW AC3 32A 3P+1NO+1NC Bobina 36VAC |
|
EKC2SU-3211-48 |
Contactor supresor de sobretensiones incorporado 15KW AC3 32A 3P+1NO+1NC Bobina 48VAC |
|
EKC2SU-3211-110 |
Contactor supresor de sobretensiones incorporado 15KW AC3 32A 3P+1NO+1NC Bobina 110VAC |
|
EKC2SU-3211-230 |
Contactor supresor de sobretensiones incorporado 15KW AC3 32A 3P+1NO+1NC Bobina 230VAC |
|
EKC2SU-3211-380 |
Contactor supresor de sobretensiones incorporado 15KW AC3 32A 3P+1NO+1NC Bobina 380VAC |
|
EKC2SU-3211-415 |
Contactor supresor de sobretensiones incorporado 15KW AC3 32A 3P+1NO+1NC Bobina 415VAC |
|
EKC2SU-3211-440 |
Contactor supresor de sobretensiones incorporado 15KW AC3 32A 3P+1NO+1NC Bobina 440VAC |
|

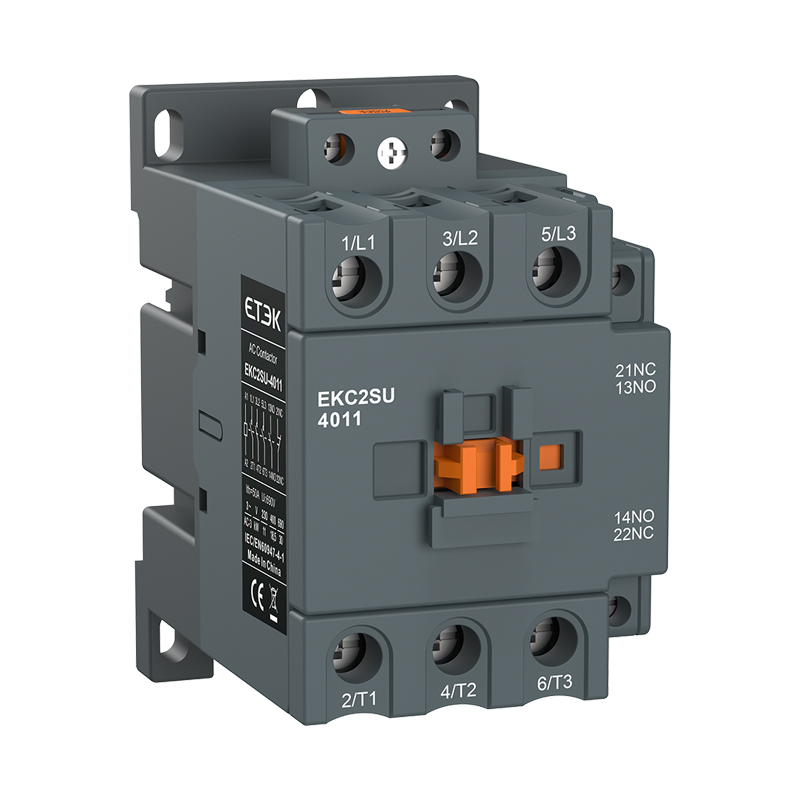

EKC2SU-4011-24 |
Contactor supresor de sobretensiones incorporado 18,5KW AC3 40A 3P+1NO+1NC Bobina 24VAC |
|
EKC2SU-4011-36 |
Contactor supresor de sobretensiones incorporado Bobina de 36 V CA, 18,5 KW, 3 polos, 40 A, 3 NA y 1 NC |
|
EKC2SU-4011-48 |
Contactor supresor de sobretensiones incorporado 18,5KW AC3 40A 3P+1NO+1NC Bobina 48VAC |
|
EKC2SU-4011-110 |
Contactor supresor de sobretensiones incorporado 18,5KW AC3 40A 3P+1NO+1NC Bobina 110VAC |
|
EKC2SU-4011-230 |
Contactor supresor de sobretensiones incorporado 18,5KW AC3 40A 3P+1NO+1NC Bobina 230VAC |
|
EKC2SU-4011-380 |
Contactor supresor de sobretensiones incorporado 18,5KW AC3 40A 3P+1NO+1NC Bobina 380VAC |
|
EKC2SU-4011-415 |
Contactor supresor de sobretensiones incorporado 18,5KW AC3 40A 3P+1NO+1NC Bobina 415VAC |
|
EKC2SU-4011-440 |
Contactor supresor de sobretensiones incorporado 18,5KW AC3 40A 3P+1NO+1NC Bobina 440VAC |
|
EKC2SU-5011-24 |
Contactor supresor de sobretensiones incorporado 22KW AC3 50A 3P+1NO+1NC Bobina 24VAC |
|
EKC2SU-5011-36 |
Contactor supresor de sobretensiones incorporado 22KW AC3 50A 3P+1NO+1NC Bobina 36VAC |
|
EKC2SU-5011-48 |
Contactor supresor de sobretensiones incorporado 22KW AC3 50A 3P+1NO+1NC Bobina 48VAC |
|
EKC2SU-5011-110 |
Contactor supresor de sobretensiones incorporado 22KW AC3 50A 3P+1NO+1NC Bobina 110VAC |
|
EKC2SU-5011-230 |
Contactor supresor de sobretensiones incorporado 22KW AC3 50A 3P+1NO+1NC Bobina 230VAC |
|
EKC2SU-5011-380 |
Contactor supresor de sobretensiones incorporado 22KW AC3 50A 3P+1NO+1NC Bobina 380VAC |
|
EKC2SU-5011-415 |
Contactor supresor de sobretensiones incorporado 22KW AC3 50A 3P+1NO+1NC Bobina 415VAC |
|
EKC2SU-5011-440 |
Contactor supresor de sobretensiones incorporado 22KW AC3 50A 3P+1NO+1NC Bobina 440VAC |
|
EKC2SU-6511-24 |
Contactor supresor de sobretensiones incorporado 30KW AC3 65A 3P+1NO+1NC Bobina 24VAC |
|
EKC2SU-6511-36 |
Contactor supresor de sobretensiones incorporado 30KW AC3 65A 3P+1NO+1NC Bobina 36VAC |
|
EKC2SU-6511-48 |
Contactor supresor de sobretensiones incorporado 30KW AC3 65A 3P+1NO+1NC Bobina 48VAC |
|
EKC2SU-6511-110 |
Contactor supresor de sobretensiones incorporado 30KW AC3 65A 3P+1NO+1NC Bobina 110VAC |
|
EKC2SU-6511-230 |
Contactor supresor de sobretensiones incorporado 30KW AC3 65A 3P+1NO+1NC Bobina 230VAC |
|
EKC2SU-6511-380 |
Contactor supresor de sobretensiones incorporado 30KW AC3 65A 3P+1NO+1NC Bobina 380VAC |
|
EKC2SU-6511-415 |
Contactor supresor de sobretensiones incorporado Contactor supresor 30KW AC3 65A 3P+1NO+1NC Bobina 415VAC |
|
EKC2SU-6511-440 |
Contactor supresor de sobretensiones incorporado 30KW AC3 65A 3P+1NO+1NC Bobina 440VAC |
|
EKC2SU-8011-24 |
Contactor supresor de sobretensiones incorporado 37KW AC3 80A 3P+1NO+1NC Bobina 24VAC |
|
EKC2SU-8011-36 |
Contactor supresor de sobretensiones incorporado 37KW AC3 80A 3P+1NO+1NC Bobina 36VAC |
|
EKC2SU-8011-48 |
Contactor supresor de sobretensiones incorporado 37KW AC3 80A 3P+1NO+1NC Bobina 48VAC |
|
EKC2SU-8011-110 |
Contactor supresor de sobretensiones incorporado 37KW AC3 80A 3P+1NO+1NC Bobina 110VAC |
|
EKC2SU-8011-230 |
Contactor supresor de sobretensiones incorporado 37KW AC3 80A 3P+1NO+1NC Bobina 230VAC |
|
EKC2SU-8011-380 |
Contactor supresor de sobretensiones incorporado 37KW AC3 80A 3P+1NO+1NC Bobina 380VAC |
|
EKC2SU-8011-415 |
Contactor supresor de sobretensiones incorporado 37KW AC3 80A 3P+1NO+1NC Bobina 415VAC |
|
EKC2SU-8011-440 |
Contactor supresor de sobretensiones incorporado 37KW AC3 80A 3P+1NO+1NC Bobina 440VAC |
|

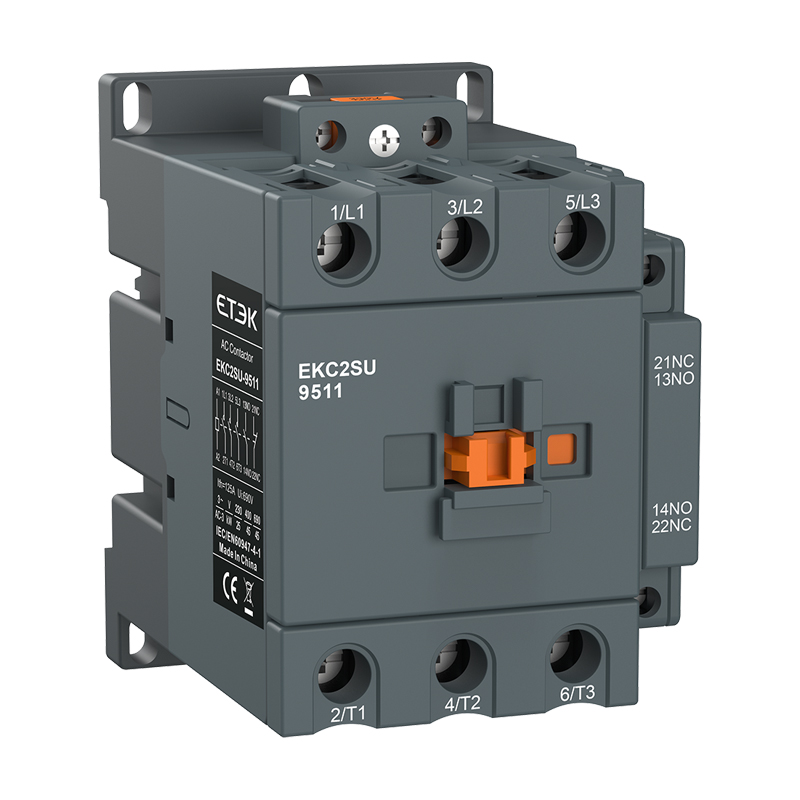

EKC2SU-9511-24 |
Contactor supresor de sobretensiones incorporado 45KW AC3 95A 3P+1NO+1NC Bobina 24VAC |
|
EKC2SU-9511-36 |
Contactor supresor de sobretensiones incorporado 45KW AC3 95A 3P+1NO+1NC Bobina 36VAC |
|
EKC2SU-9511-48 |
Contactor supresor de sobretensiones incorporado 45KW AC3 95A 3P+1NO+1NC Bobina 48VAC |
|
EKC2SU-9511-110 |
Contactor supresor de sobretensiones incorporado 45KW AC3 95A 3P+1NO+1NC Bobina 110VAC |
|
EKC2SU-9511-230 |
Contactor supresor de sobretensiones incorporado 45KW AC3 95A 3P+1NO+1NC Bobina 230VAC |
|
EKC2SU-9511-380 |
Contactor supresor de picos incorporado 45KW AC3 95A 3P+1NO+1NC Bobina 380VAC |
|
EKC2SU-9511-415 |
Contactor supresor de picos incorporado 45KW AC3 95A 3P+1NO+1NC Bobina 415VAC |
|
EKC2SU-9511-440 |
Contactor supresor de picos incorporado 45KW AC3 95A 3P+1NO+1NC Bobina 440VAC |
