Contactor magnético de CA EKC2 de 9 a 95 A
Preguntar
● Norma: IEC60947-1, IEC60947-4-1
● Corriente nominal: 9-95 A
● Tensión nominal de funcionamiento: CA 220/230 V; 380/400 V; 660/690 V
● Voltaje de la bobina: CA/CC 24~60 V, 110~250 V
● Tensión de aislamiento nominal: 690 V
● Número de polos: 3P
● Contacto principal: 3NO
● Contacto auxiliar: 1NO+1NC
● Método de instalación: Instalación mediante riel DIN o tornillo
Los contactores de amplio rango de voltaje de la serie EKC2W con bobina universal de CA/CC se utilizan para controlar motores trifásicos y circuitos de potencia de hasta 690 V CA y 250 V CC. Estos contactores tienen un diseño de tipo bloque con tres polos principales. Contacto auxiliar 1NO+1NC incorporado, lo que permite ahorrar tiempo y costos de instalación.
Amplio rango de voltaje de control: CA/CC: 24~60 V, 110~250 V
Puede gestionar grandes variaciones de voltaje de control: (85%~110%) Us
Bloques de contactos auxiliares complementarios para montaje frontal o lateral y una amplia gama de accesorios.
| Fuente de alimentación de control CA/CC | Tipo | EKC2W-09 | EKC2W-12 | EKC2W-18 | EKC2W-25 | EKC2W-32 |
| Característica del circuito principal | ||||||
| Polacos | 3P | |||||
| Contacto principal | 3NO | |||||
| Tensión de aislamiento nominal (Ui) | 690 V | |||||
| Tensión nominal de funcionamiento (Ue) | CA 220/230 V; 380/400 V; 660/690 V | |||||
| Corriente térmica nominal (Ith), AC-1 | 20 | 20 | 32 | 40 | 50 | |
| Operación nominal corriente(Ie)(A) |
CA-3, 220/230 V | 9 | 12 | 18 | 25 | 32 |
| CA-4, 220/230 V | 3.5 | 5 | 7.7 | 8.5 | 12 | |
| CA-3, 380/400 V | 9 | 12 | 18 | 25 | 32 | |
| CA-4, 380/400 V | 3.5 | 5 | 7.7 | 8.5 | 12 | |
| CA-3, 660/690 V | 6.6 | 8.9 | 12 | 18 | 22 | |
| CA-4, 660/690 V | 1.5 | 2 | 3.8 | 4.4 | 7.5 | |
| Calificación operativa potencia(Pe)(A) |
CA-3, 220/230 V | 2.2 | 3 | 4 | 5.5 | 7.5 |
| CA-4, 220/230 V | 0.6 | 1.1 | 1.5 | 2.2 | 3 | |
| CA-3, 380/400 V | 4 | 5.5 | 7.5 | 11 | 15 | |
| CA-4, 380/400 V | 1.5 | 2.2 | 3.3 | 4 | 5.4 | |
| CA-3, 660/690 V | 5.5 | 7.5 | 10 | 15 | 18.5 | |
| CA-4, 660/690 V | 1.1 | 1.5 | 3 | 3.7 | 5.5 | |
| Vida mecánica (×10 6 veces) | 10 | 10 | 10 | 10 | 8 | |
| Vida eléctrica (×10 3 veces) |
AC-3 | 1000 | 1000 | 1000 | 1000 | 800 |
| AC-4 | 200 | 200 | 200 | 200 | 200 | |
| Frecuencia de operación (tiempo/h) |
AC-3 | 1200 | 1200 | 1200 | 1200 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | |
| Características del circuito de control | ||||||
| Control nominal voltaje(Us) |
50 Hz | CA/CC: 24~60 V, 110~250 V | ||||
| 50/60 Hz | CA/CC: 24~60 V, 110~250 V | |||||
| Control permitido voltaje del circuito |
Operación | (85%~110%)Nosotros | ||||
| Liberar | (20%~75%)Nosotros | |||||
| Fuerza consumo de bobina CA/CC |
Actuación (VA) | ≤130 | ≤130 | ≤130 | ≤130 | ≤130 |
| Mantener (VA) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| Consumo(W) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| CA/CC 24-60 V CA/CC 110-250 V |
Tiempo de succión (ms) | ≤120 | ||||
| Tiempo de liberación (ms) | ≤90 | |||||
| Clasificación de eficiencia energética AC/DC | Nivel 2 | |||||
| Fuente de alimentación de control CA/CC | Tipo | EKC2W-40 | EKC2W-50 | EKC2W-65 | EKC2W-80 | EKC2W-95 |
| Característica del circuito principal | ||||||
| Polacos | 3P | |||||
| Contacto principal | 3NO | |||||
| Tensión de aislamiento nominal (Ui) | 690 V | |||||
| Tensión nominal de funcionamiento (Ue) | CA 220/230 V; 380/400 V; 660/690 V | |||||
| Corriente térmica nominal (Ith), AC-1 | 60 | 80 | 80 | 100 | 125 | |
| Operación nominal corriente(Ie)(A) |
CA-3, 220/230 V | 40 | 50 | 65 | 80 | 95 |
| CA-4, 220/230 V | 18.5 | 24 | 28 | 37 | 44 | |
| CA-3, 380/400 V | 40 | 50 | 65 | 80 | 95 | |
| CA-4, 380/400 V | 18.5 | 24 | 28 | 37 | 44 | |
| CA-3, 660/690 V | 34 | 39 | 42 | 49 | 49 | |
| CA-4, 660/690 V | 9 | 12 | 14 | 17.3 | 21.3 | |
| Calificación operativa potencia(Pe)(A) |
CA-3, 220/230 V | 11 | 15 | 18.5 | 22 | 25 |
| CA-4, 220/230 V | 5.5 | 6 | 7.5 | 11 | 14 | |
| CA-3, 380/400 V | 18.5 | 22 | 30 | 37 | 45 | |
| CA-4, 380/400 V | 7.5 | 11 | 15 | 18.5 | 22 | |
| CA-3, 660/690 V | 30 | 33 | 37 | 45 | 45 | |
| CA-4, 660/690 V | 7.5 | 10 | 11 | 15 | 18.5 | |
| Vida mecánica (×10 6 veces) | 8 | 8 | 8 | 10 | 8 | |
| Vida eléctrica (×10 3 veces) |
AC-3 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 150 | 150 | 150 | 100 | 100 | |
| Frecuencia de operación (tiempo/h) |
AC-3 | 600 | 600 | 600 | 600 | 600 |
| AC-4 | 300 | 300 | 300 | 300 | 300 | |
| Características del circuito de control | ||||||
| Control nominal voltaje(Us) |
50 Hz | CA/CC: 24~60 V, 110~250 V | ||||
| 50/60 Hz | CA/CC: 24~60 V, 110~250 V | |||||
| Control permitido voltaje del circuito |
Operación | (85%~110%)Nosotros | ||||
| Liberar | (20%~75%)Nosotros | |||||
| Fuerza consumo de bobina CA/CC |
Actuación (VA) | ≤300 | ≤300 | ≤300 | ≤300 | ≤300 |
| Mantener (VA) | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| Consumo(W) | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | |
| CA/CC 24-60 V CA/CC 110-250 V |
Tiempo de succión (ms) | ≤120 | ||||
| Tiempo de liberación (ms) | ≤90 | |||||
| Clasificación de eficiencia energética AC/DC | Nivel 2 | |||||
| Contactos auxiliares | ||
| Contacto auxiliar incorporado | 1NO+1NC | |
| Corriente térmica nominal (Ith) | 10A | |
| Operación nominal voltaje (Ue) |
C.A. | 380 V |
| corriente continua | 220 V | |
| Control nominal capacidad |
AC-15 | 360 VA |
| DC-13 | 33W | |
|
N° de referencia |
Especificación |
|
EKC2W-0911-60 |
Contactor 4KW AC3 9A 3P+1NO+1NC Amplio rango de voltaje de control 24~60VAC/DC |
|
EKC2W-0911-250 |
Contactor 4KW AC3 9A 3P+1NO+1NC Amplio rango de voltaje de control 110~250VAC/DC |
|
EKC2W-1211-60 |
Contactor 5.5KW AC3 12A 3P+1NO+1NC Amplio rango de voltaje de control 24~60VAC/DC |
|
EKC2W-1211-250 |
Contactor 5.5KW AC3 12A 3P+1NO+1NC Amplio rango de voltaje de control 110~250VAC/DC |
|
EKC2W-1811-60 |
Contactor 7.5KW AC3 18A 3P+1NO+1NC Amplio rango de voltaje de control 24~60VAC/DC |
|
EKC2W-1811-250 |
Contactor 7.5KW AC3 18A 3P+1NO+1NC Amplio rango de voltaje de control 110~250VAC/DC |
|

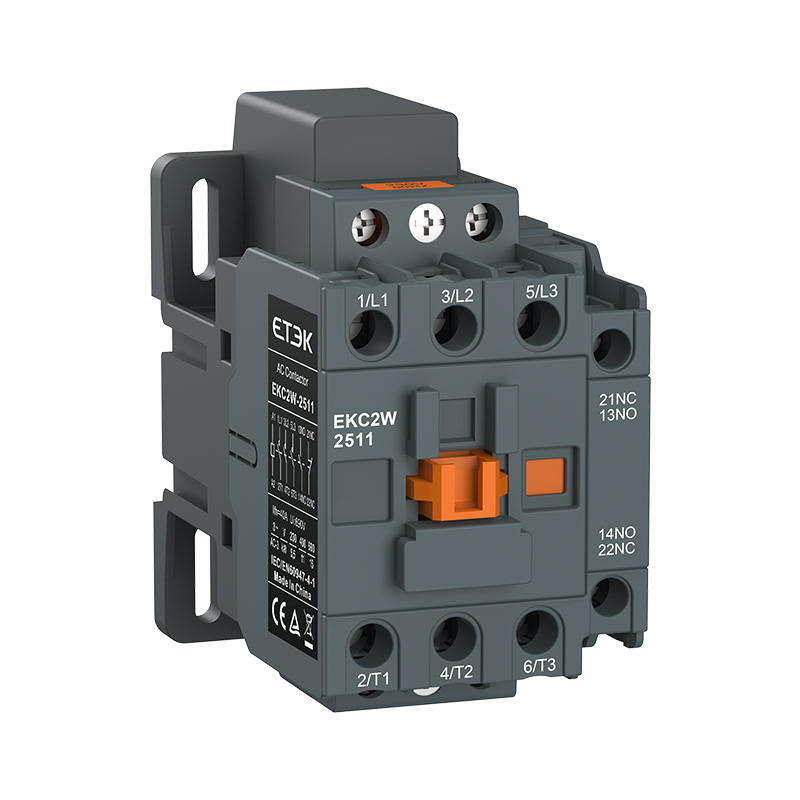

EKC2W-2511-60 |
Contactor 11KW AC3 25A 3P+1NO+1NC Amplio rango de voltaje de control 24~60VAC/DC |
|
EKC2W-2511-250 |
Contactor 11KW AC3 25A 3P+1NO+1NC Amplio rango de voltaje de control 110~250VAC/DC |
|
EKC2W-3211-60 |
Contactor 15KW AC3 32A 3P+1NO+1NC Amplio rango de voltaje de control 24~60VAC/DC |
|
EKC2W-3211-250 |
Contactor 15KW AC3 32A 3P+1NO+1NC Amplio rango de voltaje de control 110~250VAC/DC |
|

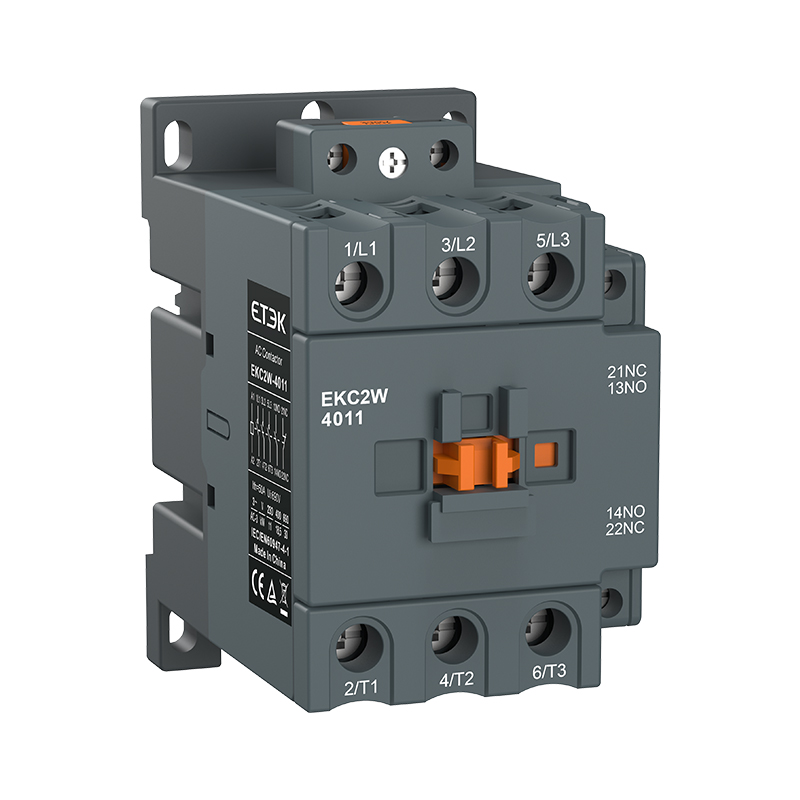

EKC2W-4011-60 |
Contactor 18.5KW AC3 40A 3P+1NO+1NC Amplio rango de voltaje de control 24~60VAC/DC |
|
EKC2W-4011-250 |
Contactor 18.5KW AC3 40A 3P+1NO+1NC Amplio rango de voltaje de control 110~250VAC/DC |
|
EKC2W-5011-60 |
Contactor 22KW AC3 50A 3P+1NO+1NC Amplio rango de voltaje de control 24~60VAC/DC |
|
EKC2W-5011-250 |
Contactor 22KW AC3 50A 3P+1NO+1NC Amplio rango de voltaje de control 110~250VAC/DC |
|
EKC2W-6511-60 |
Contactor 30KW AC3 65A 3P+1NO+1NC Amplio rango de voltaje de control 24~60VAC/DC |
|
EKC2W-6511-250 |
Contactor 30KW AC3 65A 3P+1NO+1NC Amplio rango de voltaje de control 110~250VAC/DC |
|
EKC2W-8011-60 |
Contactor 37KW AC3 80A 3P+1NO+1NC Amplio rango de voltaje de control 24~60VAC/DC |
|
EKC2W-8011-250 |
Contactor 37KW AC3 80A 3P+1NO+1NC Amplio rango de voltaje de control 110~250VAC/DC |
|

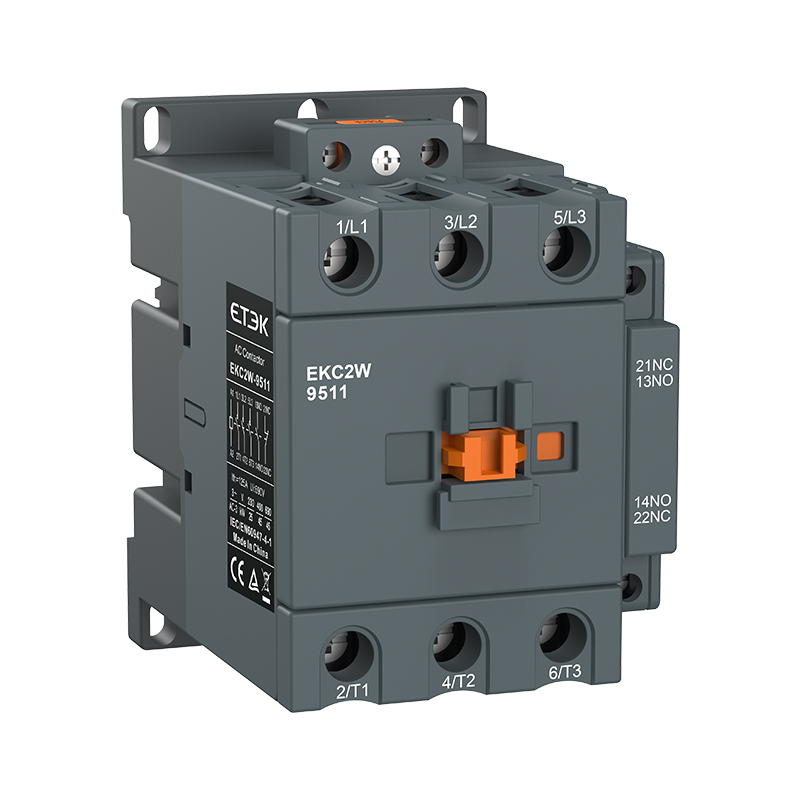

EKC2W-9511-60 |
Contactor 45KW AC3 95A 3P+1NO+1NC Amplio rango de voltaje de control 24~60VAC/DC |
|
EKC2W-9511-250 |
Contactor 45KW AC3 95A Amplio rango de voltaje de control 3P+1NO+1NC 110~250VAC/DC |
