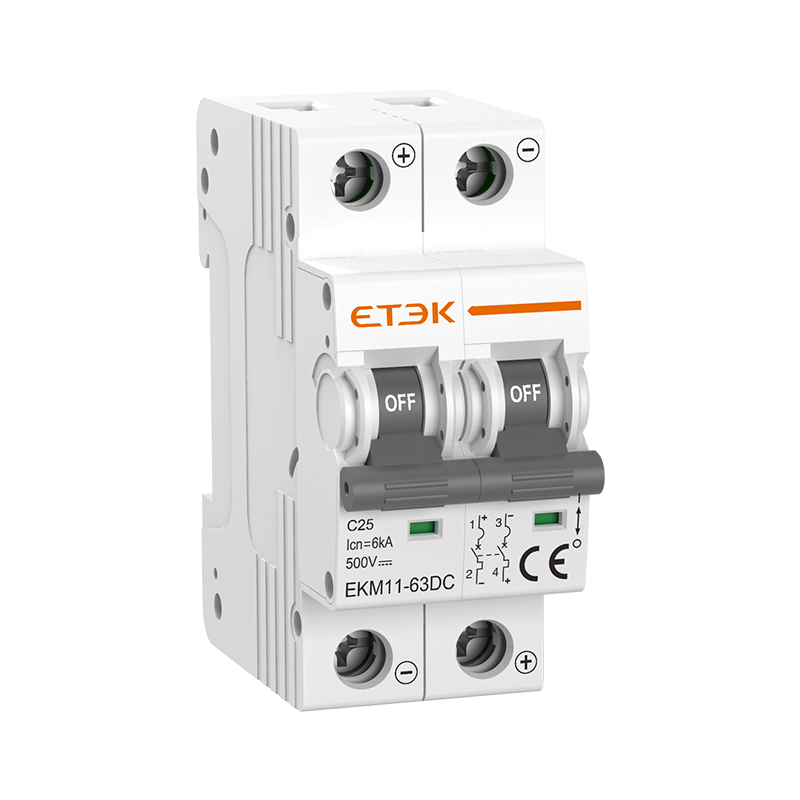

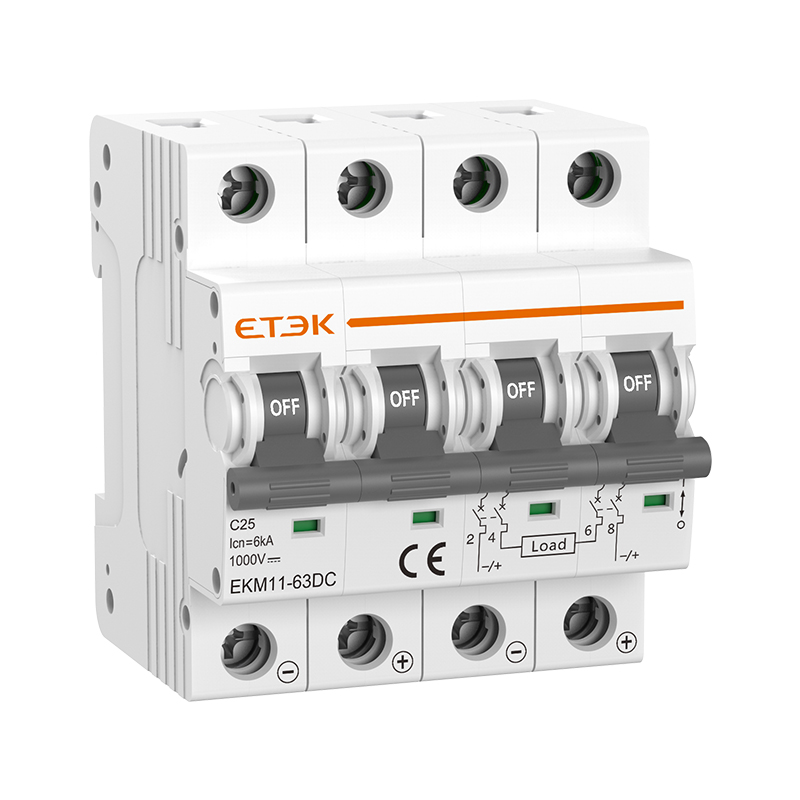

Interruptor de proximidad DC EKM11-63DC 6KA para sistema fotovoltaico solar

EKM11-63DC: el voltaje de trabajo nominal de los disyuntores de CC especialmente utilizados en energía fotovoltaica puede ser de hasta 1000 V CC.

● Norma: IEC60947-2
● Tipo de viaje: Termomagnético
● Corriente nominal: 6~63 A
● Tensión nominal: 1P (250 VCC), 2P (500 VCC), 4P (1000 VCC)
● Número de polos: 1P,2P,4P
● Capacidad nominal de ruptura de cortocircuito: 6kA
●Característica de liberación magnética: (8-12) x In
● Temperatura ambiente del aire: -5...+40 ºC
● Conexión: Según el diagrama de cableado.
● Certificados: CE, CB

Consultar AHORA PDF

Interruptor de proximidad DC EKM11-63DC 6KA para sistema fotovoltaico solar

Consultar AHORA PDF

Descripción general del producto

La tensión de trabajo nominal de los disyuntores de CC de la serie EKM11-63DC que se utilizan especialmente en la energía fotovoltaica puede alcanzar los 1000 V CC. El sistema especial de extinción de arco y limitación de corriente puede desconectar rápidamente la corriente de falla del sistema de distribución de energía de CC. El módulo fotovoltaico, un componente importante en el sistema de energía solar, puede evitar daños causados por la alta corriente inversa de CC y la corriente de retroalimentación de CA causada por la falla del inversor, lo que garantiza un funcionamiento confiable del sistema solar fotovoltaico.

Parámetros técnicos

Datos técnicos

Estándar IEC/EN60947-2
Protección Sobrecorriente y cortocircuito
Tipo de viaje Termomagnético
Número de polos 1P, 2P, 4P
Corrientes nominales (In) 6,10,16,20,25,32,40,50,63A
Tensión nominal (Ue) 1P (250 VCC), 2P (500 VCC), 4P (1000 VCC)
Tensión de aislamiento nominal (Ui) 500 V
Capacidad de ruptura nominal 6.000A
Tensión nominal soportada al impulso (1,2/50) Uimp 4 kV
Tensión de prueba dieléctrica a frecuencia ind. durante 1 min 3 kV
Característica de liberación térmica (1,05-1,30) x pulg.
Característica de liberación magnética (8-12) x En
Vida eléctrica 4.000 ciclos
Vida mecánica 10.000 ciclos
Indicador de posición de contacto
Grado de protección IP20
Temperatura ambiente -5 ℃ a +40 ℃, humedad máxima del 95 %
Tipo de conexión de terminal Cable/Barra colectora tipo clavija/Barra colectora tipo horquilla
Tamaño máximo de terminal para cable 25 mm 2
Par de apriete máximo 2,5 Nm
Instalación Montaje en carril DIN de 35 mm
Conexión Según el diagrama de cableado

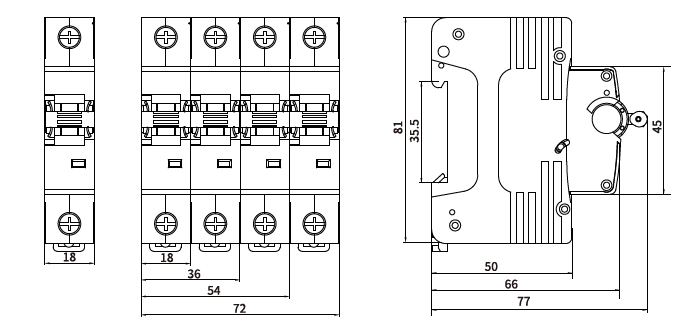

Dimensiones

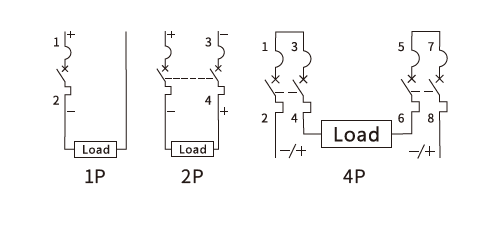

Diagrama de circuito

Tamaño de la instalación
