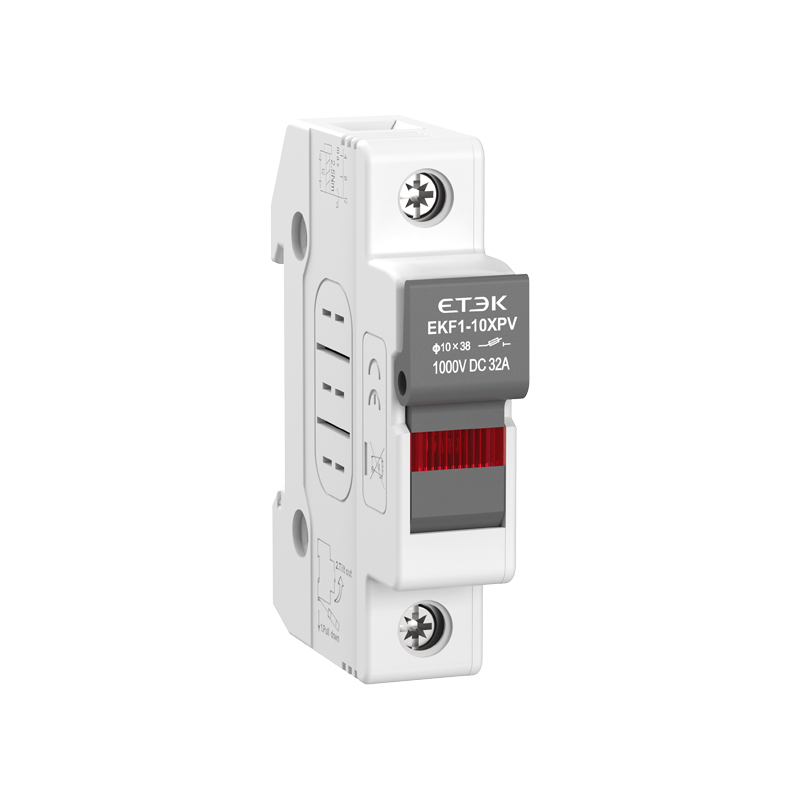

Portafusibles EKF1-10PV de 1000 V CC apto para cartuchos fusibles cilíndricos de 10 x 38 mm

EKF1-10PV es un portafusibles de CC diseñado para la protección de cadenas fotovoltaicas contra cortocircuitos y sobrecargas. Tiene una tensión de trabajo nominal de 1000 V CC y una corriente de trabajo máxima de 32 A. Este portafusibles es adecuado para cartuchos fusibles cilíndricos de tamaño 10 x 38 mm.

● Norma: IEC60947-3
● Corriente nominal: 32 A
● Tensión nominal: 1000 VCC
● Número de polos: 1P
● Corriente de cortocircuito condicional: 30 kA
● Categoría de utilización: DC-PV0
● Temperatura ambiente del aire: -5...+40 ºC
● Certificados: CE, CB, TUV

Consultar AHORA PDF

Portafusibles EKF1-10PV de 1000 V CC apto para cartuchos fusibles cilíndricos de 10 x 38 mm

Consultar AHORA PDF

Descripción general del producto

EKF1-10PV es un portafusibles de CC diseñado para la protección de cadenas fotovoltaicas contra cortocircuitos y sobrecargas. Tiene una tensión de trabajo nominal de 1000 V CC y una corriente de trabajo máxima de 32 A. Se instala de forma segura mediante un riel DIN estándar de 35 mm para una compatibilidad y estabilidad óptimas.

El portafusibles EKF1-10PV cuenta con un ancho de instalación compacto, lo que permite utilizar de manera eficiente el espacio dentro de la caja de conexiones. El diseño de ranuras de ventilación estratégicas en ambos lados mitiga el aumento de temperatura cuando los productos se instalan uno al lado del otro, mientras que la carcasa de plástico retardante de llama garantiza un funcionamiento seguro durante el uso.

Este producto está destinado principalmente para su uso con fusibles cilíndricos de tamaño 10 x 38 mm para CC y se utiliza habitualmente en cajas de conexión de CC, inversores de cadena en la industria fotovoltaica y convertidores en el sector de almacenamiento de energía. Su función principal es proteger y aislar los módulos o conjuntos de células fotovoltaicas, así como las baterías de energía química (almacenamiento), garantizando su fiabilidad y longevidad.

Parámetros técnicos

Datos técnicos

Probado según IEC/EN 60947-3
Tensión nominal de funcionamiento Ue 1000 VCC
Corriente nominal In hasta 32 A
Número de polos 1
Tensión de aislamiento nominal Ui 1000 VCC
Tensión soportada al impulso nominal Uimp 6 kV
Categoría de utilización Corriente continua-PV0
Corriente de cortocircuito condicional 30 kA
Grado de contaminación
3
Grado de protección
IP20, después de la instalación
Temperatura ambiente -5...+40 ºC
Altitud ≤ 2000 m
Humedad relativa ≤ 95 %
Par de apriete 2,5 Nm
Tamaño de terminal para cable 6 mm²
Montaje Riel DIN de 35 mm
Dimensión del fusible 10x38 mm

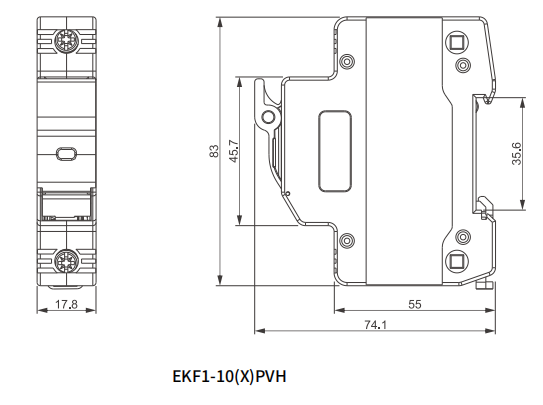

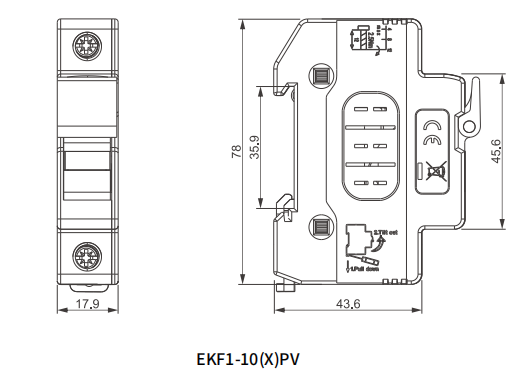

Dimensiones
