EKU4-40Z DC SPD para sistema fotovoltaico
Preguntar
Un interruptor aislador de CC es un dispositivo de seguridad eléctrica que se desconecta manualmente de los módulos de un sistema fotovoltaico solar. En aplicaciones fotovoltaicas, los interruptores aisladores de CC se utilizan para desconectar manualmente los paneles solares con fines de mantenimiento, instalación o reparación.
En la mayoría de las instalaciones de energía solar fotovoltaica, se conectan dos interruptores de aislamiento de CC a una sola cadena. Normalmente, un interruptor se coloca cerca del conjunto fotovoltaico y el otro cerca del extremo de CC del inversor. Esto es para garantizar que se pueda lograr la desconexión a nivel del suelo y del techo. Los interruptores de aislamiento de CC pueden venir en configuraciones polarizadas o no polarizadas. En el caso de los interruptores de aislamiento de CC que están polarizados, vienen en configuraciones de dos, tres y cuatro polos.
|
Categoría de utilización DC-PV1/DC-PV2 |
Serie |
Número de cadenas |
Número de pieza |
Configuración de contacto |
|||||||
|
500 V |
600 V |
700 V |
800 V |
900 V |
1000 V |
1200 V |
1500 V |
||||
|
32 |
32 |
32 |
32 |
23 |
16 |
13 |
7 |
2 |
1 |
EKD6-PM32-2 |
|
|
58 |
58 |
58 |
45 |
23 |
16 |
13 |
7 |
4 |
1 |
EKD6-PM32-2H |
|
|
32 |
32 |
32 |
32 |
23 |
16 |
13 |
7 |
2 |
2 |
EKD6-PM32-4 |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-PM32-4S |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-PM32-4B |
|
|
32 |
32 |
32 |
32 |
32 |
32 |
32 |
23 |
4 |
1 |
EKD6-PM32-4T |
|
|
Parámetros principales |
PM32 |
|
|
Tensión de aislamiento nominal Ui |
1500 V |
|
|
Corriente térmica nominal Ithe |
32A |
|
|
Tensión nominal soportada al impulso Uimp |
8000 V |
|
|
Capacidad nominal de cierre en cortocircuito Icm |
2 horas |
1700A |
|
2,4 |
1000A |
|
|
2 horas |
1700A |
|
|
Corriente de cortocircuito condicional nominal Icc |
5000A |
|
|
Tamaño máximo del fusible gL (gG) |
80A |
|

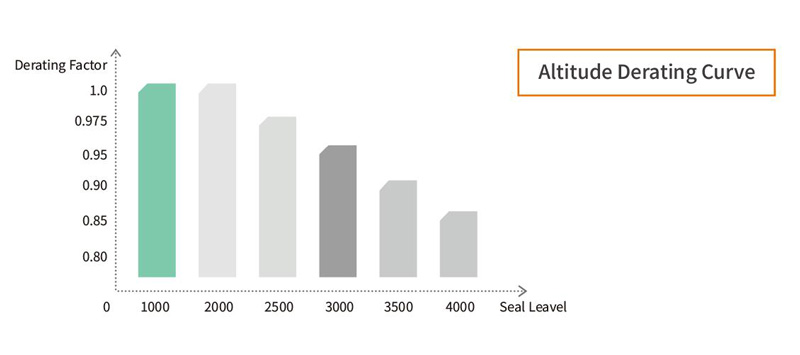

| Secciones transversales máximas de cable (incl. puente) | ||
| Sólido o estándar | mm2 | 4-16 |
| Flexible | 4-10 | |
| Flexible (+ extremo de cable multinúcleo) | 4-10 | |
| Esfuerzo de torsión | ||
| Par de apriete de los tornillos de los terminales M4. | Nuevo Méjico | 1.2-1.8 |
| Par de apriete de los tornillos de montaje del panel ST4.2 (acero inoxidable 304) | 0,8-0,9 | |
| Perilla de par de apriete para tornillos M3 | 0,5-0,7 | |
| Activación o desactivación del par | 0,9-1,3 | |
| Parámetros generales | ||
| Método de montaje | Montaje de un solo orificio | |
| Tipo de perilla | do | |
 |
||
| Posiciones de la perilla | APAGADO a las 12 h, ENCENDIDO a las 3 h | |
| Vida mecánica | 10000 | |
| Número de polos de CC | 2 o 4 | |
| Temperatura de funcionamiento | -40℃ a +70℃ | |
| Temperatura de almacenamiento | -40℃ a +85℃ | |
| Grado de contaminación | 2 | |
| Categoría de sobretensión | III | |
| Clasificación IP del eje y la tuerca de montaje | IP66 | |
|

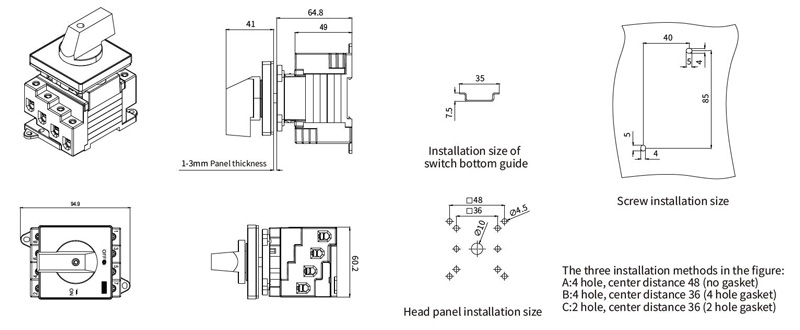

N° de referencia |
Especificación |
|
EKD6-PM32-2 |
Aislador de CC 2P 32A 2 series /1 cadena Conexión de arriba a abajo Plata PL64 |
|
EKD6-PM32-2H |
Aislador DC 4P 32A 4 series /1 cuerdas Conexión de arriba a abajo Color plata PL64 |
|
EKD6-PM32-4 |
Aislador DC 4P 32A 4 series /2 cuerdas Color Plata PL64 |
|
EKD6-PM32-4S |
Aislador de CC 4P 32A 4series /1(3+1) cadena Conexión de arriba a abajo Color plata PL64 |
|
EKD6-PM32-4B |
Aislador CC 4P 32A 4series /1(2+2) cadena Conexión inferior Color plata PL64 |
|
EKD6-PM32-4T |
Aislador CC 4P 32A 4series /1(2+2) cadena Conexión superior Color plata PL64 |
