| Ek | U5 | T2 | 40 | Fotovoltaica | 2 millones | S |
| Código de la empresa | Serie SPD N°5 | Clasificación T2 | I.máx: 40 kA |
Sistema solar fotovoltaico |
Número de módulos: 2:2 módulos, 3:3 módulos | Con señalización remota |

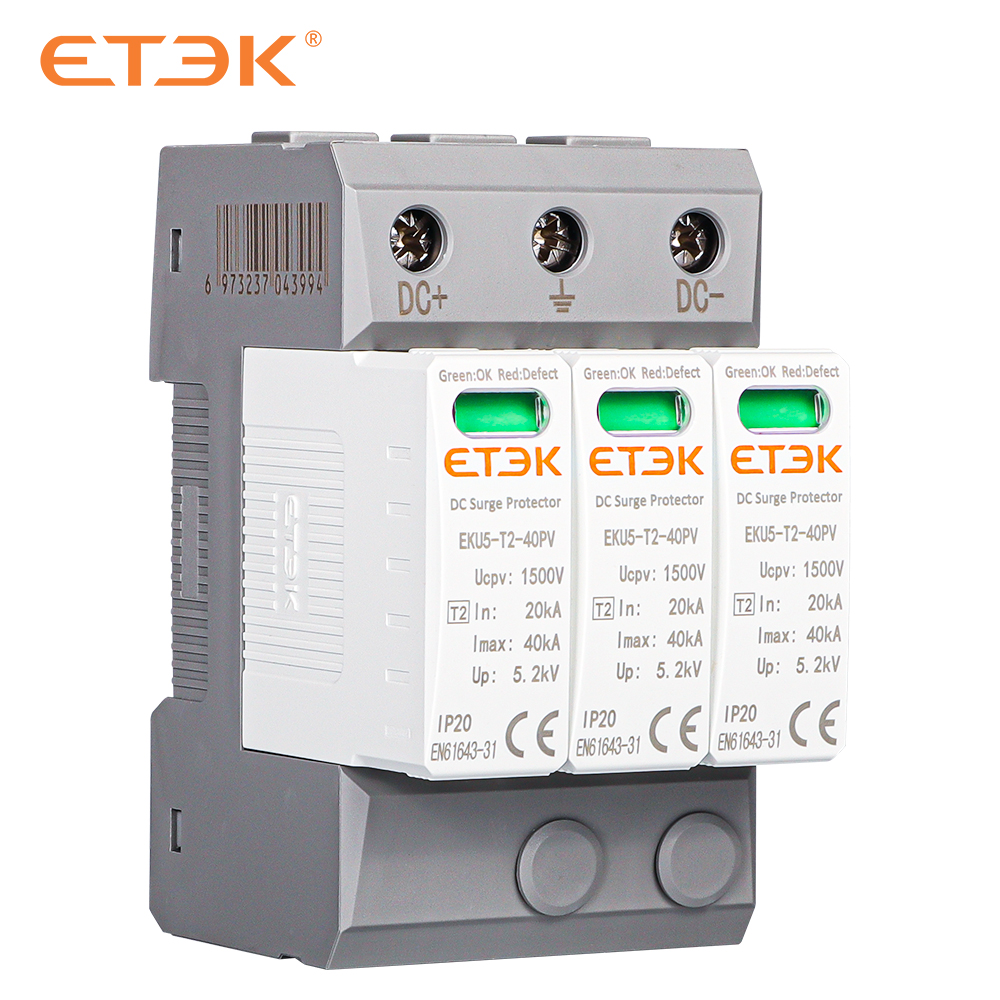

El protector contra sobretensiones fotovoltaicas EKU5-T2-40 es un protector contra sobretensiones de CC especialmente diseñado para sistemas de suministro de energía fotovoltaica. La tensión máxima de funcionamiento continuo alcanza los 1500 V CC. Estas unidades deben instalarse en paralelo en las redes de CC que se van a proteger y proporcionan protección en modos comunes y diferentes. Se recomienda su ubicación de instalación en ambos extremos de la línea de suministro de energía de CC (lado del panel solar y lado del inversor/convertidor), especialmente si el recorrido de la línea es externo y largo.
|
Norma IEC/EN61643-31 |
T2 | ||||
|
Máxima tensión de funcionamiento continuo CA |
UCPV-2 |
600 VCC |
1000 VCC | 1500 VCC | |
|
Corriente de descarga nominal (8/20μs) |
En |
20 kA | |||
|
Corriente máxima de descarga (8/20µs) |
Imáx |
40 kA | |||
|
Nivel de protección de voltaje DC+/DV-a PE |
ARRIBA |
2Modificaciones |
≤2,6 kV |
≤4,0 kV |
- |
|
3Modificaciones |
- |
≤4,0 kV |
≤5,2 kV |
||
|
Tiempo de respuesta |
ejército de reserva |
≤25 ns |
|||
|
Rango de temperatura de funcionamiento |
Tú |
-40℃~80℃ |
|||
|
Estado de funcionamiento/Indicación de falla |
Verde/Rojo |
||||
|
Área de sección transversal (mín.) |
4 mm2 |
||||
|
Área de sección transversal (máx.) |
35 mm2 |
||||
|
Para montar en |
Riel DIN de 35 mm |
||||
|
Material adjunto |
Plástico térmico UL94-V0 |
||||
|
Grado de protección |
IP20 |
||||
|
Número de módulos |
2P(2módulos),3P(3módulos) |
||||
Lista de referencia de tipos de SPD |
|||
| Número de polos | Voltaje CC de funcionamiento continuo máximo | ||
|
600VDC |
1000VDC |
1500VDC |
|
| Módulo 2 |
EKU5-T2-40PV-2M600 |
EKU5-T2-40PV-2M1000 |
- |
| Módulo 3 |
- |
EKU5-T2-40PV-3M1000 |
EKU5-T2-40PV-3M1500 |
| Con señalización remota | |||
| Módulo 2 |
EKU5-T2-40PV-2M600S |
EKU5-T2-40PV-2M1000S |
- |
| Módulo 3 | - |
EKU5-T2-40PV-3M1000S |
EKU5-T2-40PV-3M1500S |
