Descripción

Los interruptores diferenciales tipo B protegen a personas y maquinarias en presencia de corriente continua y corriente alterna de falla de alta frecuencia. Entre los diversos tipos de interruptores diferenciales, el tipo B ofrece el máximo nivel de protección.

1. Sensibilidad de corriente residual – UNIVERSAL

• Corriente residual sinusoidal pura de CA, 50/60 Hz
• Una corriente continua sinusoidal y pulsante, 50/60 Hz
• B: CA + A + corriente continua suave + alta frecuencia (1 kHz)

2. Normas

• IEC/EN 61009-1 Normas básicas para interruptores diferenciales tipo CA y A
• Requisitos adicionales de la norma IEC/EN 62423 para el tipo B

3. Aplicaciones típicas

• Protección contra averías (protección contra contacto indirecto de piezas activas)
• Protección adicional (protección en caso de contacto directo con partes activas, I∆n≤30mA)
• Protección contra incendios (para lugares expuestos a riesgo de incendio, I∆n≤300mA)

4.¿Cuáles son vulnerables a las corrientes residuales de CC suaves?

• Sistemas fotovoltaicos, lado CA.
• Estaciones de carga para vehículos eléctricos.
• Máquinas herramienta de velocidad variable.
• UPS, centros de datos informáticos.
• Controles del ascensor.
• Grúas de todo tipo.
• Equipos electrónicos en obras de construcción.
• Configuraciones de prueba en laboratorios.

• Instalaciones generales en las que se pueden esperar corrientes residuales continuas suaves de CC.

La corriente máxima del RCBO tipo EKL5-63 B puede alcanzar los 63 amperios y hay tres opciones de corriente de fuga de 30 mA, 100 mA y 300 mA disponibles para satisfacer las necesidades de diferentes escenarios.

Datos técnicos

Dimensiones

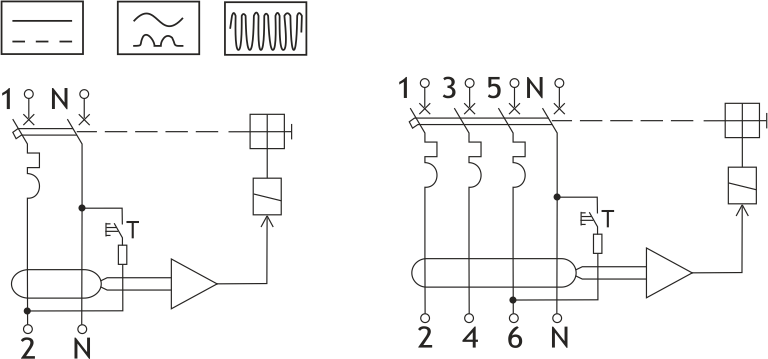

Diagrama de circuito

Tamaño de la instalación

Formulario de selección de productos
