El disyuntor accionado por corriente residual tipo B EKL5-63B proporciona el máximo nivel de protección para la carga de vehículos eléctricos
Preguntar
Diseño de apariencia humana, hermoso y moderno, en línea con la estética moderna y el concepto de diseño ergonómico, fácil de usar.
El producto cumple con la norma IEC62196-2 SHEET2-lla.
Grado de protección: IP54
Se utiliza principalmente en el modo de carga 3 del estándar IEC61851.
| Rendimiento eléctrico | Voltaje de operación | 230 V ± 10 % 50 Hz/400 V ± 10 % 50 Hz |
| Corriente de operación | 16A,32A | |
| Usando el tiempo continuamente | Trabajando continuamente 24h | |
| Aumento de temperatura en el terminal conductor | ≤50K | |
| Resistencia de aislamiento | ≥500 MΩ, CC 500 V | |
| Tensión soportada | 2500 V/min | |
| Resistencia de contacto | ≤0,3Ω | |
| Características mecánicas | Vida mecánica | 5.0000 veces o más |
| Fuerza de inserción/tracción durante la conexión | ＜100 N(P), ＜75 N(V) | |
| Soportando el impacto | Tolerable a un vuelco de un automóvil de 2 toneladas o una caída de 1 m de altura sin sufrir daños | |
| Material principal | Material conductor | Aleación de cobre + baño de plata |
| Material de la carcasa | Plástico termoplástico ignífugo, grado ignífugo UL94V-0 | |
| Condición ambiental | Temperatura ambiente | -40℃-+50℃ |
| Humedad | <85% |
|

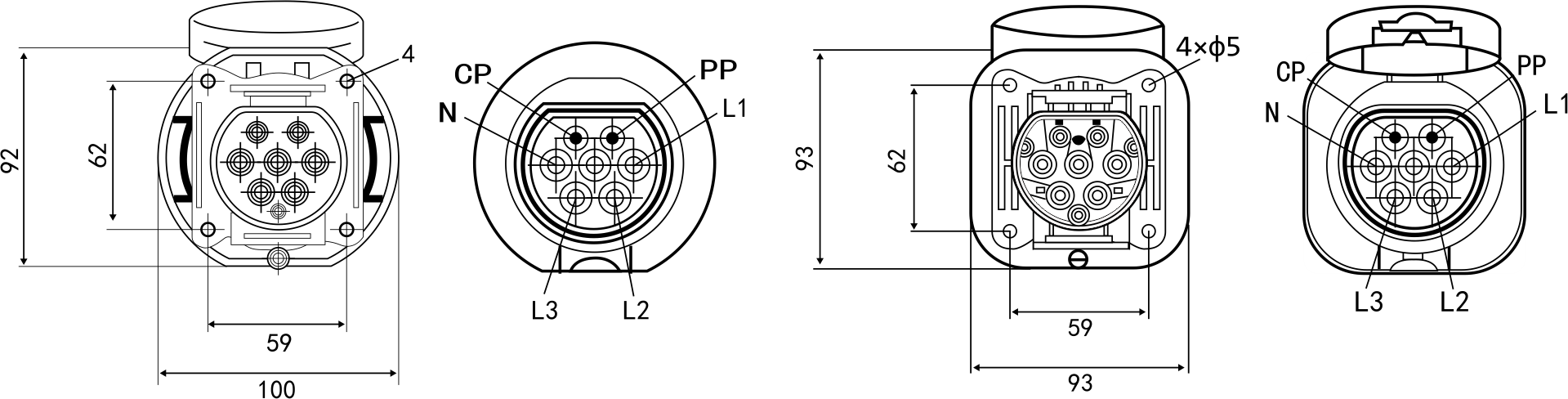

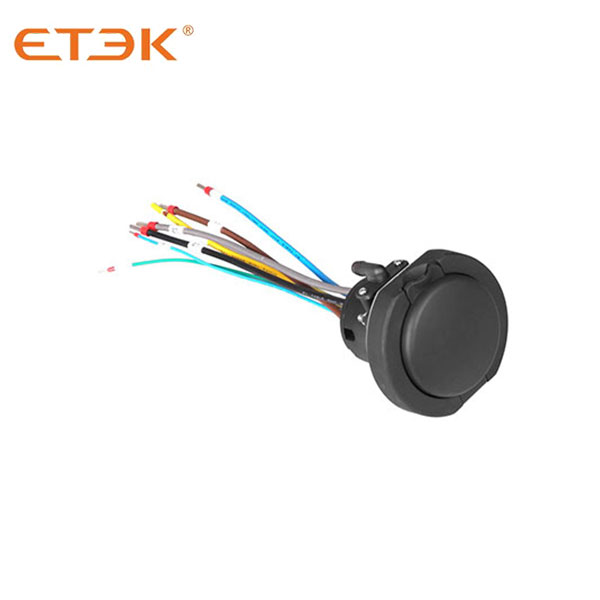

Selección de productos de socket |
||
|

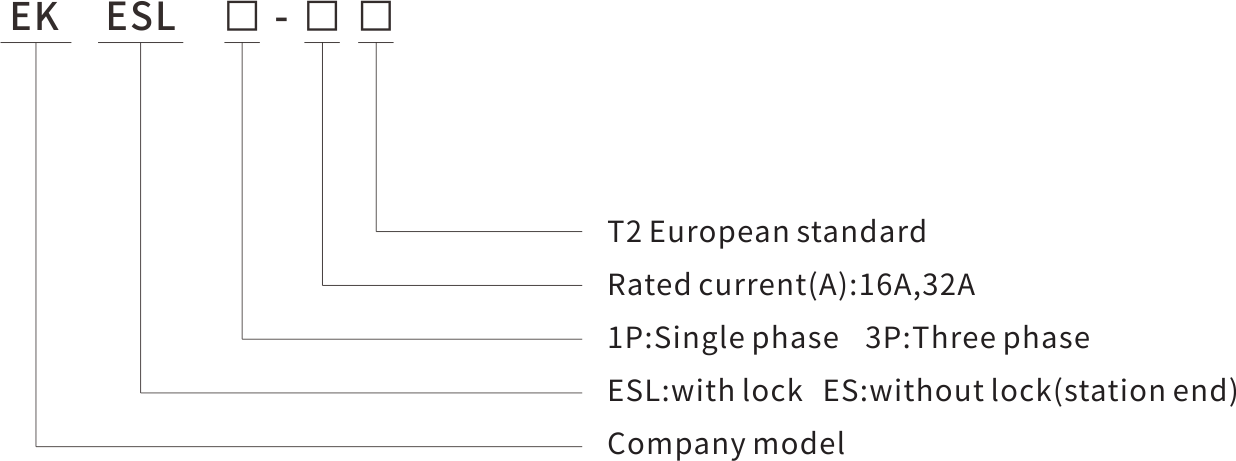

Modelo |
Especificación |
Cable |
|
EKES1-S-16-T2 |
Monofásica: 16 A/230 V |
3x2.5mm2+2x0.5mm2 |
|
EKES1-S-32-T2 |
Monofásica: 32 A/230 V |
3x6mm2+2x0.5mm2 |
|
EKES1-C-16-T2 |
Monofásica: 16 A/230 V |
3x2.5mm2+2x0.5mm2 |
|
EKES1-C-32-T2 |
Monofásica: 32 A/230 V |
3x6mm2+2x0.5mm2 |
|
EKES3-S-16-T2 |
Trifásica: 16 A/400 V |
5x2.5mm2+2x0.5mm2 |
|
EKES3-S-32-T2 |
Trifásica: 32 A/400 V |
5x6mm2+2x0.5mm2 |
|
EKES3-C-16-T2 |
Trifásica: 16 A/400 V |
5x2.5mm2+2x0.5mm2 |
|
EKES3-C-32-T2 |
Trifásica: 32 A/400 V |
5x6mm2+2x0.5mm2 |
