Disyuntor miniatura MCB 6kA EKM3-63
Preguntar
● Norma: IEC60947-3
● Corriente nominal: 25~125 A
● Tensión nominal: 230/240 V~ para 1P, 400/415 V~ para 2, 3, 4P

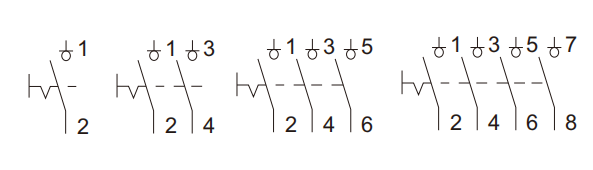

● Número de polos: 1P,2P,3P,4P
● Categoría de utilización: AC-22A
● Grado de protección: IP20 (instalación normal)
● Conexión: desde arriba y desde abajo

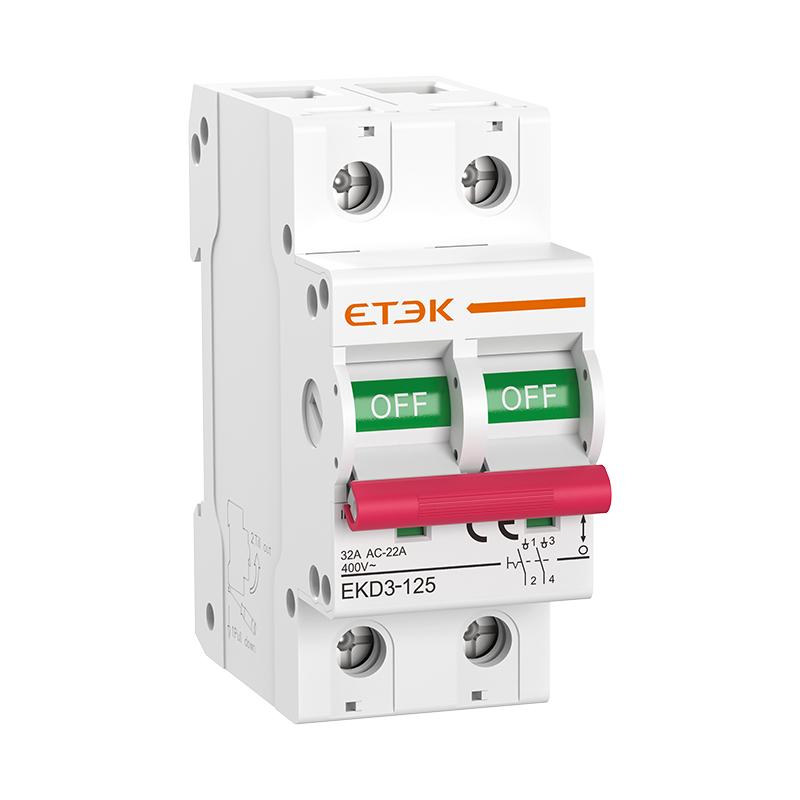

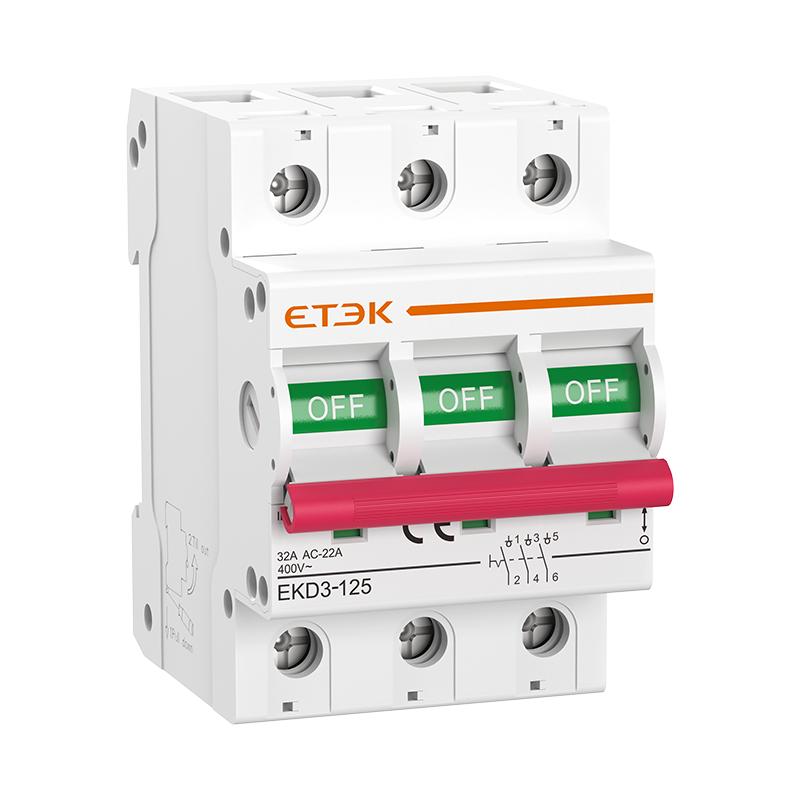

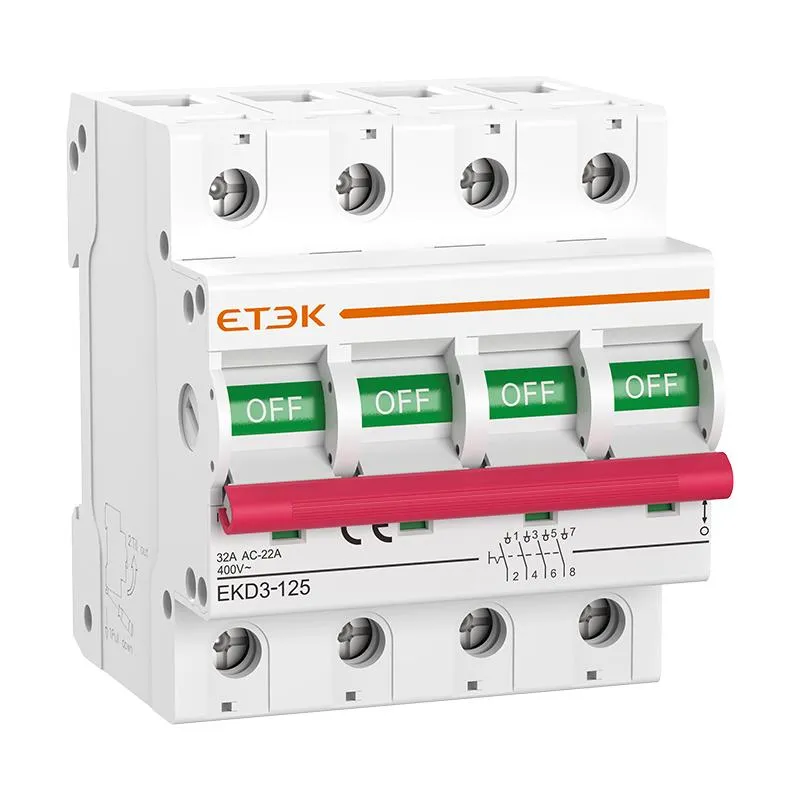

El interruptor de aislamiento EKD3-125 está diseñado para aislar eficazmente la fuente de alimentación, lo que garantiza la seguridad de los trabajadores durante el mantenimiento y la reparación de equipos eléctricos. Se utiliza comúnmente en industrias donde se requiere inspección y mantenimiento frecuentes de equipos eléctricos, incluida la producción industrial, la construcción y los equipos médicos.
| Estándar | IEC/EN60947-3 |
| Corriente nominal en | 16, 20, 32, 40, 50, 63, 80, 100, 125A |
| Polacos | 1P, 2P, 3P, 4P |
| Tensión nominal Ue | 240/415 V |
| Frecuencia nominal | 50/60 Hz |
| Categoría de utilización | CA-22A |
| Corriente de resistencia de corta duración Icw | 12Ie, t=1s |
| Capacidad nominal de cierre en cortocircuito Icm | 20le, t=0,1 s |
| Capacidad nominal de cierre y de ruptura | 3Ie,1,05Ue,cosφ=0,65 |
| Tensión nominal soportada al impulso (1,2/50) Uimp | 4.000 V |
| Tensión de prueba dieléctrica a frecuencia ind. durante 1 min | 2 kV |
| Tensión de aislamiento nominal Ui | 690 V |
| Vida eléctrica | 2.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente (con media diaria ≤35℃) | -5℃~+40℃, humedad máxima del 95 % |
| Tipo de conexión de terminal | Barra colectora tipo cable/clavija |
| Tamaño máximo de terminal para cable | 50 mm 2 |
| Par de apriete máx. | 3,5 Nm |
| Instalación | Montaje en carril DIN de 35 mm |
| Conexión | De arriba a abajo |
