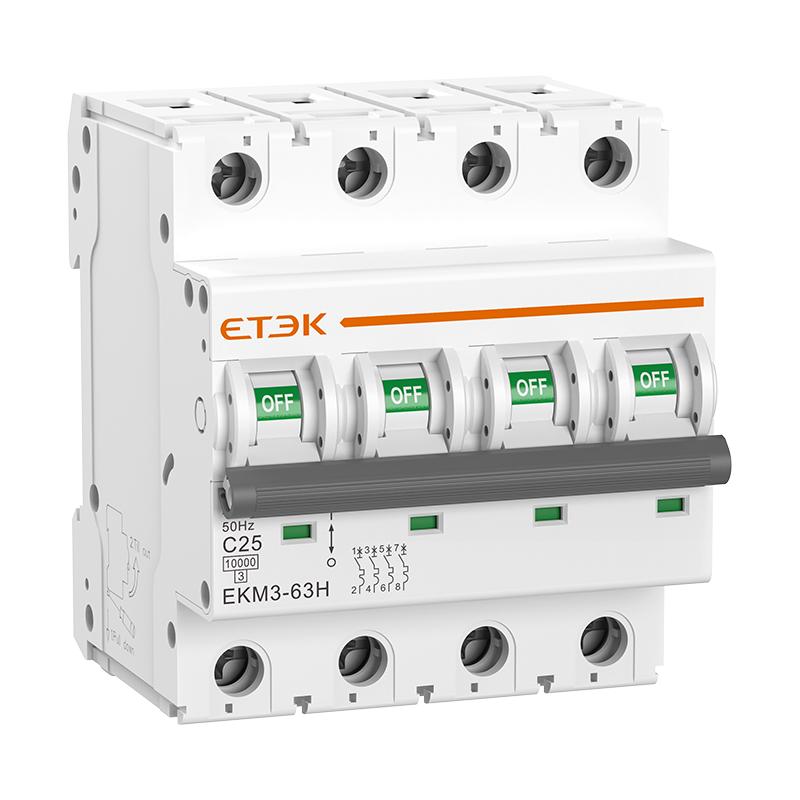

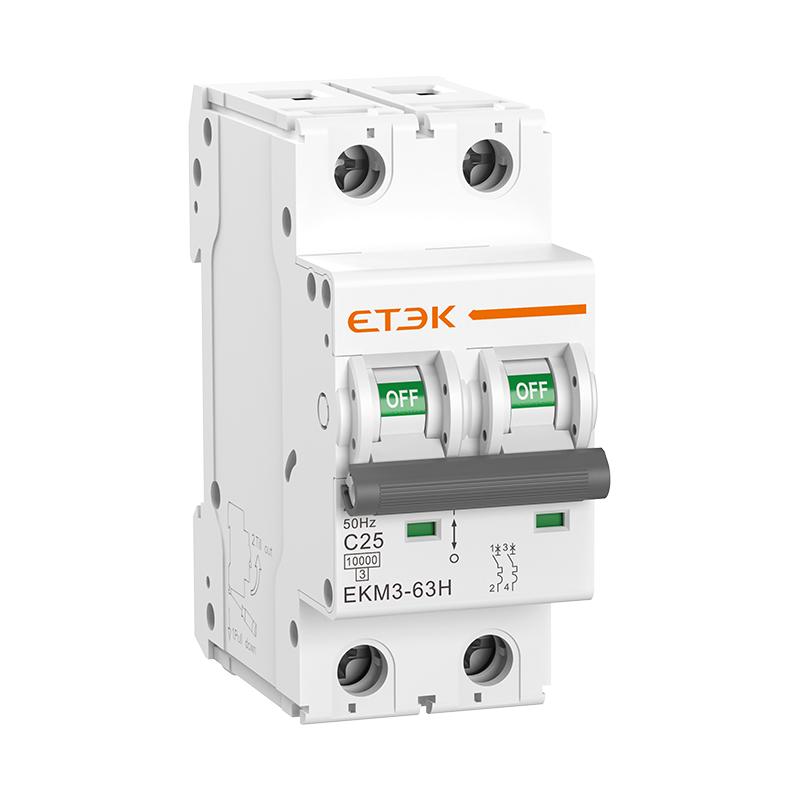

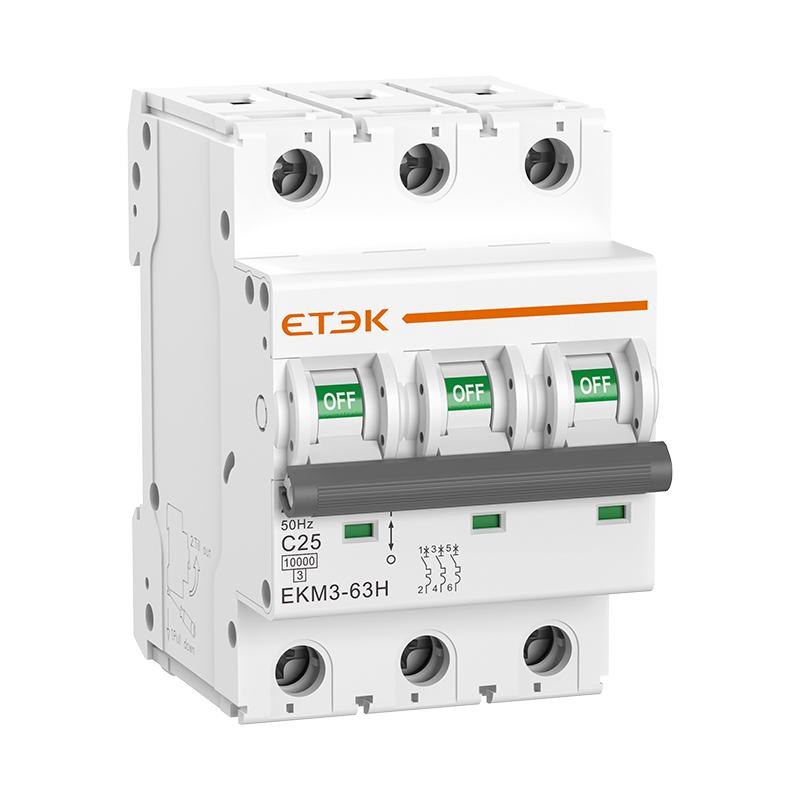

Disyuntor miniatura MCB 10 kA EKM3-63H

● Norma: IEC60898-1
● Tipo de viaje: Termomagnético
● Corriente nominal: 1~63A
● Tensión nominal: 230/400 V ~ 240/415 V
● Número de polos: 1P,2P,3P,4P,1P+N,3P+N
● Capacidad nominal de ruptura de cortocircuito: 10 kA
● Curva de disparo: B, C, D
● Temperatura ambiente del aire: -25...+40 ºC
● Conexión: desde arriba y desde abajo
● Certificados: CE, CB

Consultar AHORA PDF

Disyuntor miniatura MCB 10 kA EKM3-63H

Consultar AHORA PDF

Descripción general del producto

El EKM3-63H es nuestro último producto de interruptores automáticos en miniatura de 10 kA de la serie S3. Se utiliza principalmente para CA de 50 Hz o 60 Hz, voltaje nominal de 400 V o inferior y corriente de trabajo nominal de 63 A o inferior. Se utiliza para protección contra sobrecargas y cortocircuitos de iluminación, líneas de distribución, equipos en edificios de oficinas, edificios residenciales, etc.

Parámetros técnicos

Datos técnicos

Estándar IEC/EN60898-1
Protección Sobrecorriente y cortocircuito
Tipo de viaje Termomagnético
Polacos 1P, 1P+N, 2P, 3P, 3P+N, 4P
Corriente nominal en 1,2,3,4,5,6,10,16,20,25,32,40,50,63A
Tensión nominal Ue 240/415 V
Frecuencia nominal 50/60 Hz
Capacidad de ruptura nominal 10.000 A
Clase limitante de energía 3
Tensión nominal soportada al impulso (1,2/50) Uimp 4.000 V
Tensión de prueba dieléctrica a frecuencia ind. durante 1 min 2 kV
Característica de liberación térmica (1,13-1,45) x pulg.
Característica de liberación magnética B:(3-5) x Pulgada, C:(5-10) x Pulgada, D:(10-20) x Pulgada
Vida eléctrica 4.000 ciclos
Vida mecánica 10.000 ciclos
Indicador de posición de contacto
Grado de protección IP20
Temperatura ambiente (con media diaria ≤35℃) -5℃~+40℃, humedad máxima del 95 %
Tipo de conexión de terminal Barra colectora tipo cable/clavija
Tamaño máximo de terminal para cable 25 mm 2
Par de apriete máx. 2,5 Nm
Montaje Montaje en carril DIN de 35 mm
Conexión De arriba a abajo

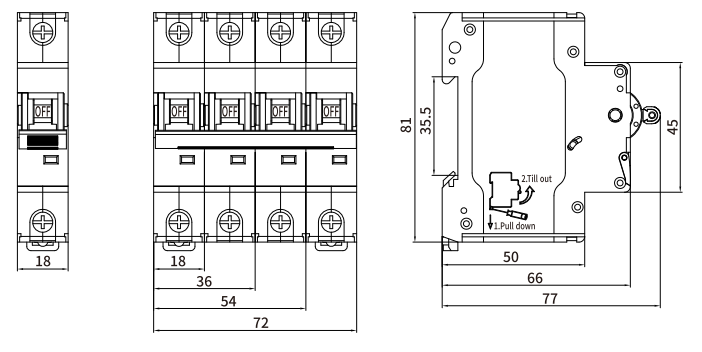

Dimensiones

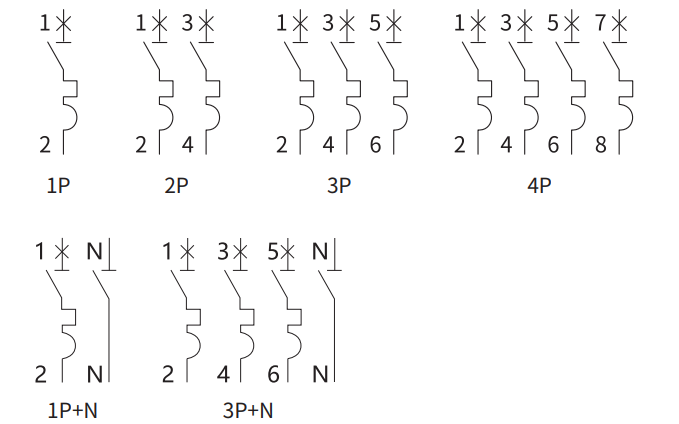

Diagrama de circuito

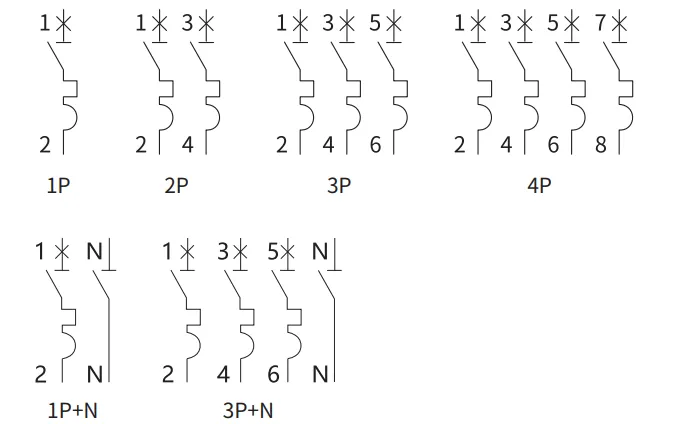

Diagrama de circuito de MCB de ETEK

Tamaño de la instalación

Formulario de selección de productos

Modelo Corriente nominal Polacos Curva de viaje Código
EKM3-63H-1B01 1A 1P B 117653
EKM3-63H-1B02 2A 1P B 117654
EKM3-63H-1B03 3A 1P B 117655
EKM3-63H-1B04 4A 1P B 117656
EKM3-63H-1B05 5A 1P B 117657
EKM3-63H-1B06 6A 1P B 117658
EKM3-63H-1B10 10A 1P B 117660
EKM3-63H-1B16 16A 1P B 117662
EKM3-63H-1B20 20A 1P B 117663
EKM3-63H-1B25 25A 1P B 117664
EKM3-63H-1B32 32A 1P B 117665
EKM3-63H-1B40 40A 1P B 117666
EKM3-63H-1B50 50A 1P B 117667
EKM3-63H-1B63 63A 1P B 117668
EKM3-63H-2B01 1A 2P B 117669
EKM3-63H-2B02 2A 2P B 117670
EKM3-63H-2B03 3A 2P B 117671
EKM3-63H-2B04 4A 2P B 117672
EKM3-63H-2B05 5A 2P B 117673
EKM3-63H-2B06 6A 2P B 117674
EKM3-63H-2B10 10A 2P B 117676
EKM3-63H-2B16 16A 2P B 117678
EKM3-63H-2B20 20A 2P B 117679
EKM3-63H-2B25 25A 2P B 117680
EKM3-63H-2B32 32A 2P B 117681
EKM3-63H-2B40 40A 2P B 117682
EKM3-63H-2B50 50A 2P B 117683
EKM3-63H-2B63 63A 2P B 117684
EKM3-63H-3B01 1A 3P B 117685
EKM3-63H-3B02 2A 3P B 117686
EKM3-63H-3B03 3A 3P B 117687
EKM3-63H-3B04 4A 3P B 117688
EKM3-63H-3B05 5A 3P B 117689
EKM3-63H-3B06 6A 3P B 117690
EKM3-63H-3B10 10A 3P B 117692
EKM3-63H-3B16 16A 3P B 117694
EKM3-63H-3B20 20A 3P B 117695
EKM3-63H-3B25 25A 3P B 117696
EKM3-63H-3B32 32A 3P B 117697
EKM3-63H-3B40 40A 3P B 117698
EKM3-63H-3B50 50A 3P B 117699
EKM3-63H-3B63 63A 3P B 117700
EKM3-63H-4B01 1A 4P B 117701
EKM3-63H-4B02 2A 4P B 117702
EKM3-63H-4B03 3A 4P B 117703
EKM3-63H-4B04 4A 4P B 117704
EKM3-63H-4B05 5A 4P B 117705
EKM3-63H-4B06 6A 4P B 117706
EKM3-63H-4B10 10A 4P B 117708
EKM3-63H-4B16 16A 4P B 117710
EKM3-63H-4B20 20A 4P B 117711
EKM3-63H-4B25 25A 4P B 117712
EKM3-63H-4B32 32A 4P B 117713
EKM3-63H-4B40 40A 4P B 117714
EKM3-63H-4B50 50A 4P B 117715
EKM3-63H-4B63 63A 4P B 117716
EKM3-63H-1C01 1A 1P C 117717
EKM3-63H-1C02 2A 1P C 117718
EKM3-63H-1C03 3A 1P C 117719
EKM3-63H-1C04 4A 1P C 117720
EKM3-63H-1C05 5A 1P C 117721
EKM3-63H-1C06 6A 1P C 117722
EKM3-63H-1C10 10A 1P C 117724
EKM3-63H-1C16 16A 1P C 117726
EKM3-63H-1C20 20A 1P C 117727
EKM3-63H-1C25 25A 1P C 117728
EKM3-63H-1C32 32A 1P C 117729
EKM3-63H-1C40 40A 1P C 117730
EKM3-63H-1C50 50A 1P C 117731
EKM3-63H-1C63 63A 1P C 117732
EKM3-63H-2C01 1A 2P C 117733
EKM3-63H-2C02 2A 2P C 117734
EKM3-63H-2C03 3A 2P C 117735
EKM3-63H-2C04 4A 2P C 117736
EKM3-63H-2C05 5A 2P C 117737
EKM3-63H-2C06 6A 2P C 117738
EKM3-63H-2C10 10A 2P C 117740
EKM3-63H-2C16 16A 2P C 117742
EKM3-63H-2C20 20A 2P C 117743
EKM3-63H-2C25 25A 2P C 117744
EKM3-63H-2C32 32A 2P C 117745
EKM3-63H-2C40 40A 2P C 117746
EKM3-63H-2C50 50A 2P C 117747
EKM3-63H-2C63 63A 2P C 117748
EKM3-63H-3C01 1A 3P C 117749
EKM3-63H-3C02 2A 3P C 117750
EKM3-63H-3C03 3A 3P C 117751
EKM3-63H-3C04 4A 3P C 117752
EKM3-63H-3C05 5A 3P C 117753
EKM3-63H-3C06 6A 3P C 117754
EKM3-63H-3C10 10A 3P C 117756
EKM3-63H-3C16 16A 3P C 117758
EKM3-63H-3C20 20A 3P C 117759
EKM3-63H-3C25 25A 3P C 117760
EKM3-63H-3C32 32A 3P C 117761
EKM3-63H-3C40 40A 3P C 117762
EKM3-63H-3C50 50A 3P C 117763
EKM3-63H-3C63 63A 3P C 117764
EKM3-63H-4C01 1A 4P C 117765
EKM3-63H-4C02 2A 4P C 117766
EKM3-63H-4C03 3A 4P C 117767
EKM3-63H-4C04 4A 4P C 117768
EKM3-63H-4C05 5A 4P C 117769
EKM3-63H-4C06 6A 4P C 117770
EKM3-63H-4C10 10A 4P C 117772
EKM3-63H-4C16 16A 4P C 117774
EKM3-63H-4C20 20A 4P C 117775
EKM3-63H-4C25 25A 4P C 117776
EKM3-63H-4C32 32A 4P C 117777
EKM3-63H-4C40 40A 4P C 117778
EKM3-63H-4C50 50A 4P C 117779
EKM3-63H-4C63 63A 4P C 117780
EKM3-63H-1D01 1A 1P D 117781
EKM3-63H-1D02 2A 1P D 117782
EKM3-63H-1D03 3A 1P D 117783
EKM3-63H-1D04 4A 1P D 117784
EKM3-63H-1D05 5A 1P D 117785
EKM3-63H-1D06 6A 1P D 117786
EKM3-63H-1D10 10A 1P D 117788
EKM3-63H-1D16 16A 1P D 117790
EKM3-63H-1D20 20A 1P D 117791
EKM3-63H-1D25 25A 1P D 117792
EKM3-63H-1D32 32A 1P D 117793
EKM3-63H-1D40 40A 1P D 117794
EKM3-63H-1D50 50A 1P D 117795
EKM3-63H-1D63 63A 1P D 117796
EKM3-63H-2D01 1A 2P D 117797
EKM3-63H-2D02 2A 2P D 117798
EKM3-63H-2D03 3A 2P D 117799
EKM3-63H-2D04 4A 2P D 117800
EKM3-63H-2D05 5A 2P D 117801
EKM3-63H-2D06 6A 2P D 117802
EKM3-63H-2D10 10A 2P D 117804
EKM3-63H-2D16 16A 2P D 117806
EKM3-63H-2D20 20A 2P D 117807
EKM3-63H-2D25 25A 2P D 117808
EKM3-63H-2D32 32A 2P D 117809
EKM3-63H-2D40 40A 2P D 117810
EKM3-63H-2D50 50A 2P D 117811
EKM3-63H-2D63 63A 2P D 117812
EKM3-63H-3D01 1A 3P D 117813
EKM3-63H-3D02 2A 3P D 117814
EKM3-63H-3D03 3A 3P D 117815
EKM3-63H-3D04 4A 3P D 117816
EKM3-63H-3D05 5A 3P D 117817
EKM3-63H-3D06 6A 3P D 117818
EKM3-63H-3D10 10A 3P D 117820
EKM3-63H-3D16 16A 3P D 117822
EKM3-63H-3D20 20A 3P D 117823
EKM3-63H-3D25 25A 3P D 117824
EKM3-63H-3D32 32A 3P D 117825
EKM3-63H-3D40 40A 3P D 117826
EKM3-63H-3D50 50A 3P D 117827
EKM3-63H-3D63 63A 3P D 117828
EKM3-63H-4D01 1A 4P D 117829
EKM3-63H-4D02 2A 4P D 117830
EKM3-63H-4D03 3A 4P D 117831
EKM3-63H-4D04 4A 4P D 117832
EKM3-63H-4D05 5A 4P D 117833
EKM3-63H-4D06 6A 4P D 117834
EKM3-63H-4D10 10A 4P D 117836
EKM3-63H-4D16 16A 4P D 117838
EKM3-63H-4D20 20A 4P D 117839
EKM3-63H-4D25 25A 4P D 117840
EKM3-63H-4D32 32A 4P D 117841
EKM3-63H-4D40 40A 4P D 117842
EKM3-63H-4D50 50A 4P D 117843
EKM3-63H-4D63 63A 4P D 117844
