● Norma: IEC60898-1
● Tipo de viaje: Termomagnético
● Corriente nominal: 1~63A
● Tensión nominal: 230/400 V ~ 240/415 V
● Número de polos: 1P,2P,3P,4P,1P+N,3P+N
● Capacidad nominal de ruptura de cortocircuito: 4,5 kA
● Curva de disparo: B, C, D
● Temperatura ambiente del aire: -25...+40 ºC
● Conexión: desde arriba y desde abajo
● Certificados: CE, CB

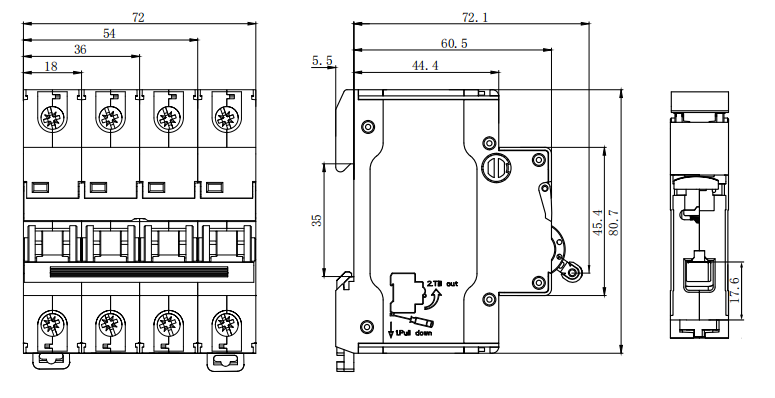

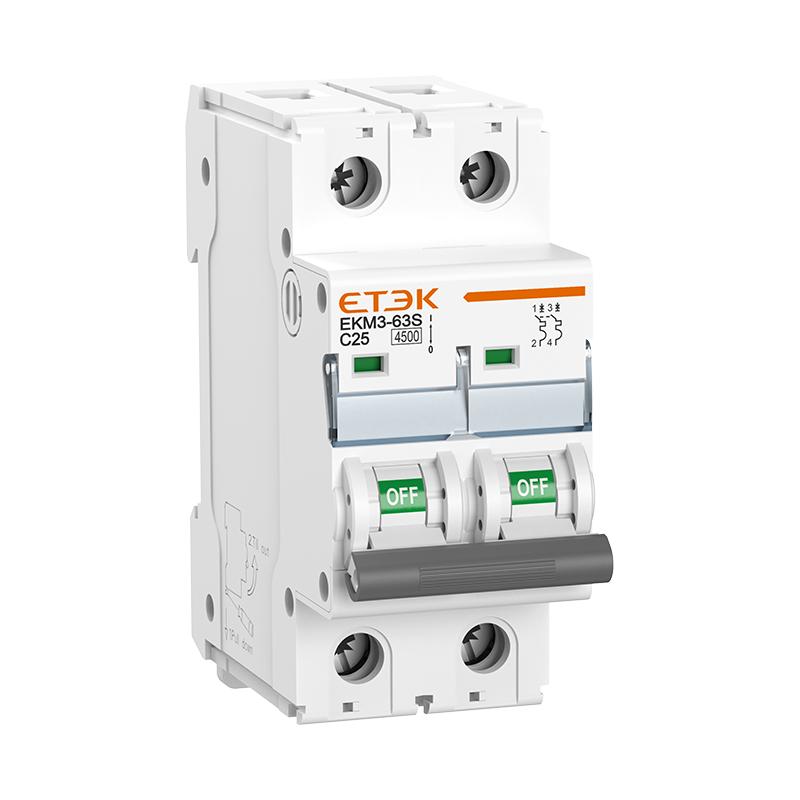

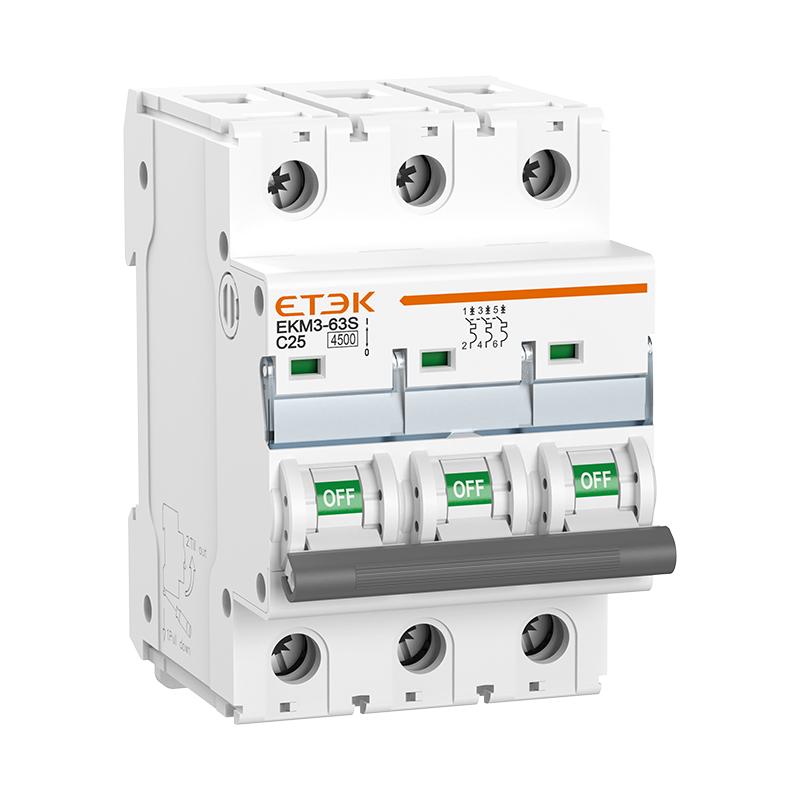

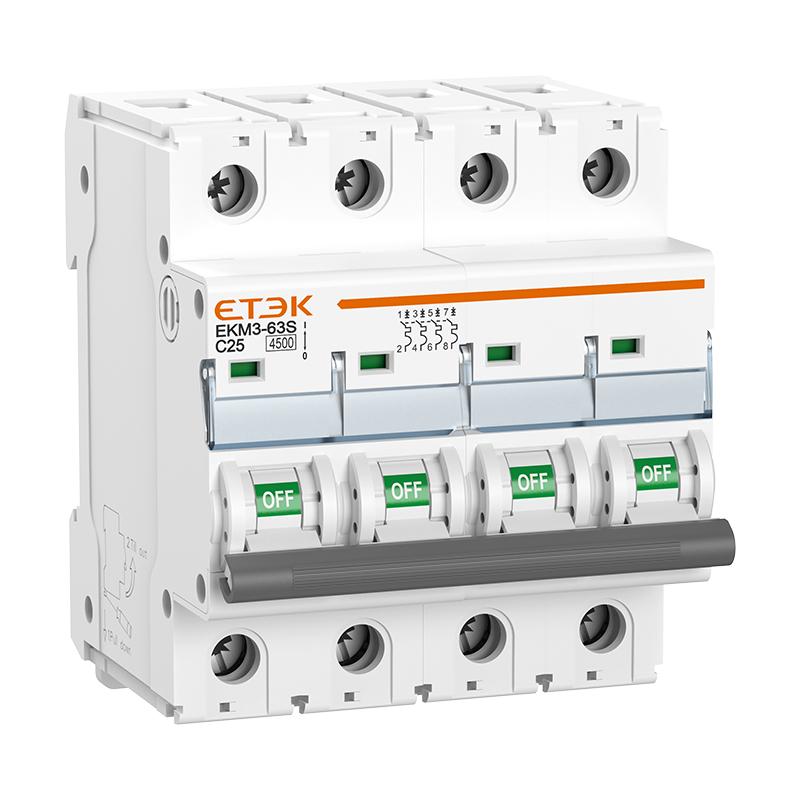

El EKM3-63S es nuestro último producto de interruptores automáticos en miniatura de 4,5 kA de la serie S3. Se utiliza principalmente para CA de 50 Hz o 60 Hz, voltaje nominal de 400 V o inferior y corriente de trabajo nominal de 63 A o inferior. Se utiliza para protección contra sobrecargas y cortocircuitos de iluminación, líneas de distribución, equipos en edificios de oficinas, edificios residenciales, etc.
Estándar | IEC/EN60898-1 |
Protección | Sobrecorriente y cortocircuito |
Tipo de viaje | Termomagnético |
Corriente nominal en | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A |
Polacos | 1P, 1P+N, 2P, 3P, 3P+N, 4P |
Tensión nominal Ue | 240/415 V~ |
Frecuencia nominal | 50/60 Hz |
Capacidad de ruptura nominal | 4.500 A |
Tensión nominal soportada al impulso (1,2/50) Uimp | 4.000 V |
Tensión de prueba dieléctrica a frecuencia ind. durante 1 min | 2 kV |
Característica de liberación térmica | (1,13-1,45) x pulg. |
Característica de liberación magnética | B:(3-5) x Pulgada, C:(5-10) x Pulgada, D:(10-20) x Pulgada |
Vida eléctrica | 4.000 ciclos |
Vida mecánica | 10.000 ciclos |
Indicador de posición de contacto | Sí |
Grado de protección | IP20 |
Temperatura ambiente (con media diaria ≤35℃) | -5℃~+40℃, Humedad máxima del 95 % |
Tipo de conexión de terminal | Barra colectora tipo cable/clavija |
Tamaño máximo de terminal para cable | 25 mm 2 |
Par de apriete máximo | 2,5 Nm |
Instalación | Montaje en carril DIN de 35 mm |
Conexión | De arriba a abajo |
Modelo | Corriente nominal | Polacos | Curva de viaje | Código |
EKM3-63S-1B01 | 1A | 1P | B | 1201001 |
EKM3-63S-1B02 | 2A | 1P | B | 1201002 |
EKM3-63S-1B03 | 3A | 1P | B | 1201003 |
EKM3-63S-1B04 | 4A | 1P | B | 1201004 |
EKM3-63S-1B05 | 5A | 1P | B | 1201005 |
EKM3-63S-1B06 | 6A | 1P | B | 1201006 |
EKM3-63S-1B10 | 10A | 1P | B | 1201008 |
EKM3-63S-1B16 | 16A | 1P | B | 1201010 |
EKM3-63S-1B20 | 20A | 1P | B | 1201011 |
EKM3-63S-1B25 | 25A | 1P | B | 1201012 |
EKM3-63S-1B32 | 32A | 1P | B | 1201013 |
EKM3-63S-1B40 | 40A | 1P | B | 1201014 |
EKM3-63S-1B50 | 50A | 1P | B | 1201015 |
EKM3-63S-1B63 | 63A | 1P | B | 1201016 |
EKM3-63S-2B01 | 1A | 2P | B | 1201017 |
EKM3-63S-2B02 | 2A | 2P | B | 1201018 |
EKM3-63S-2B03 | 3A | 2P | B | 1201019 |
EKM3-63S-2B04 | 4A | 2P | B | 1201020 |
EKM3-63S-2B05 | 5A | 2P | B | 1201021 |
EKM3-63S-2B06 | 6A | 2P | B | 1201022 |
EKM3-63S-2B10 | 10A | 2P | B | 1201024 |
EKM3-63S-2B16 | 16A | 2P | B | 1201026 |
EKM3-63S-2B20 | 20A | 2P | B | 1201027 |
EKM3-63S-2B25 | 25A | 2P | B | 1201028 |
EKM3-63S-2B32 | 32A | 2P | B | 1201029 |
EKM3-63S-2B40 | 40A | 2P | B | 1201030 |
EKM3-63S-2B50 | 50A | 2P | B | 1201031 |
EKM3-63S-2B63 | 63A | 2P | B | 1201032 |
EKM3-63S-3B01 | 1A | 3P | B | 1201033 |
EKM3-63S-3B02 | 2A | 3P | B | 1201034 |
EKM3-63S-3B03 | 3A | 3P | B | 1201035 |
EKM3-63S-3B04 | 4A | 3P | B | 1201036 |
EKM3-63S-3B05 | 5A | 3P | B | 1201037 |
EKM3-63S-3B06 | 6A | 3P | B | 1201038 |
EKM3-63S-3B10 | 10A | 3P | B | 1201040 |
EKM3-63S-3B16 | 16A | 3P | B | 1201042 |
EKM3-63S-3B20 | 20A | 3P | B | 1201043 |
EKM3-63S-3B25 | 25A | 3P | B | 1201044 |
EKM3-63S-3B32 | 32A | 3P | B | 1201045 |
EKM3-63S-3B40 | 40A | 3P | B | 1201046 |
EKM3-63S-3B50 | 50A | 3P | B | 1201047 |
EKM3-63S-3B63 | 63A | 3P | B | 1201048 |
EKM3-63S-4B01 | 1A | 4P | B | 1201049 |
EKM3-63S-4B02 | 2A | 4P | B | 1201050 |
EKM3-63S-4B03 | 3A | 4P | B | 1201051 |
EKM3-63S-4B04 | 4A | 4P | B | 1201052 |
EKM3-63S-4B05 | 5A | 4P | B | 1201053 |
EKM3-63S-4B06 | 6A | 4P | B | 1201054 |
EKM3-63S-4B10 | 10A | 4P | B | 1201056 |
EKM3-63S-4B16 | 16A | 4P | B | 1201058 |
EKM3-63S-4B20 | 20A | 4P | B | 1201059 |
EKM3-63S-4B25 | 25A | 4P | B | 1201060 |
EKM3-63S-4B32 | 32A | 4P | B | 1201061 |
EKM3-63S-4B40 | 40A | 4P | B | 1201062 |
EKM3-63S-4B50 | 50A | 4P | B | 1201063 |
EKM3-63S-4B63 | 63A | 4P | B | 1201064 |
EKM3-63S-1C01 | 1A | 1P | C | 1201065 |
EKM3-63S-1C02 | 2A | 1P | C | 1201066 |
EKM3-63S-1C03 | 3A | 1P | C | 1201067 |
EKM3-63S-1C04 | 4A | 1P | C | 1201068 |
EKM3-63S-1C05 | 5A | 1P | C | 1201069 |
EKM3-63S-1C06 | 6A | 1P | C | 1201070 |
EKM3-63S-1C10 | 10A | 1P | C | 1201072 |
EKM3-63S-1C16 | 16A | 1P | C | 1201074 |
EKM3-63S-1C20 | 20A | 1P | C | 1201075 |
EKM3-63S-1C25 | 25A | 1P | C | 1201076 |
EKM3-63S-1C32 | 32A | 1P | C | 1201077 |
EKM3-63S-1C40 | 40A | 1P | C | 1201078 |
EKM3-63S-1C50 | 50A | 1P | C | 1201079 |
EKM3-63S-1C63 | 63A | 1P | C | 1201080 |
EKM3-63S-2C01 | 1A | 2P | C | 1201081 |
EKM3-63S-2C02 | 2A | 2P | C | 1201082 |
EKM3-63S-2C03 | 3A | 2P | C | 1201083 |
EKM3-63S-2C04 | 4A | 2P | C | 1201084 |
EKM3-63S-2C05 | 5A | 2P | C | 1201085 |
EKM3-63S-2C06 | 6A | 2P | C | 1201086 |
EKM3-63S-2C10 | 10A | 2P | C | 1201088 |
EKM3-63S-2C16 | 16A | 2P | C | 1201090 |
EKM3-63S-2C20 | 20A | 2P | C | 1201091 |
EKM3-63S-2C25 | 25A | 2P | C | 1201092 |
EKM3-63S-2C32 | 32A | 2P | C | 1201093 |
EKM3-63S-2C40 | 40A | 2P | C | 1201094 |
EKM3-63S-2C50 | 50A | 2P | C | 1201095 |
EKM3-63S-2C63 | 63A | 2P | C | 1201096 |
EKM3-63S-3C01 | 1A | 3P | C | 1201097 |
EKM3-63S-3C02 | 2A | 3P | C | 1201098 |
EKM3-63S-3C03 | 3A | 3P | C | 1201099 |
EKM3-63S-3C04 | 4A | 3P | C | 1201100 |
EKM3-63S-3C05 | 5A | 3P | C | 1201101 |
EKM3-63S-3C06 | 6A | 3P | C | 1201102 |
EKM3-63S-3C10 | 10A | 3P | C | 1201104 |
EKM3-63S-3C16 | 16A | 3P | C | 1201106 |
EKM3-63S-3C20 | 20A | 3P | C | 1201107 |
EKM3-63S-3C25 | 25A | 3P | C | 1201108 |
EKM3-63S-3C32 | 32A | 3P | C | 1201109 |
EKM3-63S-3C40 | 40A | 3P | C | 1201110 |
EKM3-63S-3C50 | 50A | 3P | C | 1201111 |
EKM3-63S-3C63 | 63A | 3P | C | 1201112 |
EKM3-63S-4C01 | 1A | 4P | C | 1201113 |
EKM3-63S-4C02 | 2A | 4P | C | 1201114 |
EKM3-63S-4C03 | 3A | 4P | C | 1201115 |
EKM3-63S-4C04 | 4A | 4P | C | 1201116 |
EKM3-63S-4C05 | 5A | 4P | C | 1201117 |
EKM3-63S-4C06 | 6A | 4P | C | 1201118 |
EKM3-63S-4C10 | 10A | 4P | C | 1201120 |
EKM3-63S-4C16 | 16A | 4P | C | 1201122 |
EKM3-63S-4C20 | 20A | 4P | C | 1201123 |
EKM3-63S-4C25 | 25A | 4P | C | 1201124 |
EKM3-63S-4C32 | 32A | 4P | C | 1201125 |
EKM3-63S-4C40 | 40A | 4P | C | 1201126 |
EKM3-63S-4C50 | 50A | 4P | C | 1201127 |
EKM3-63S-4C63 | 63A | 4P | C | 1201128 |
EKM3-63S-1D01 | 1A | 1P | D | 1201129 |
EKM3-63S-1D02 | 2A | 1P | D | 1201130 |
EKM3-63S-1D03 | 3A | 1P | D | 1201131 |
EKM3-63S-1D04 | 4A | 1P | D | 1201132 |
EKM3-63S-1D05 | 5A | 1P | D | 1201133 |
EKM3-63S-1D06 | 6A | 1P | D | 1201134 |
EKM3-63S-1D10 | 10A | 1P | D | 1201136 |
EKM3-63S-1D16 | 16A | 1P | D | 1201138 |
EKM3-63S-1D20 | 20A | 1P | D | 1201139 |
EKM3-63S-1D25 | 25A | 1P | D | 1201140 |
EKM3-63S-1D32 | 32A | 1P | D | 1201141 |
EKM3-63S-1D40 | 40A | 1P | D | 1201142 |
EKM3-63S-1D50 | 50A | 1P | D | 1201143 |
EKM3-63S-1D63 | 63A | 1P | D | 1201144 |
EKM3-63S-2D01 | 1A | 2P | D | 1201145 |
EKM3-63S-2D02 | 2A | 2P | D | 1201146 |
EKM3-63S-2D03 | 3A | 2P | D | 1201147 |
EKM3-63S-2D04 | 4A | 2P | D | 1201148 |
EKM3-63S-2D05 | 5A | 2P | D | 1201149 |
EKM3-63S-2D06 | 6A | 2P | D | 1201150 |
EKM3-63S-2D10 | 10A | 2P | D | 1201152 |
EKM3-63S-2D16 | 16A | 2P | D | 1201154 |
EKM3-63S-2D20 | 20A | 2P | D | 1201155 |
EKM3-63S-2D25 | 25A | 2P | D | 1201156 |
EKM3-63S-2D32 | 32A | 2P | D | 1201157 |
EKM3-63S-2D40 | 40A | 2P | D | 1201158 |
EKM3-63S-2D50 | 50A | 2P | D | 1201159 |
EKM3-63S-2D63 | 63A | 2P | D | 1201160 |
EKM3-63S-3D01 | 1A | 3P | D | 1201161 |
EKM3-63S-3D02 | 2A | 3P | D | 1201162 |
EKM3-63S-3D03 | 3A | 3P | D | 1201163 |
EKM3-63S-3D04 | 4A | 3P | D | 1201164 |
EKM3-63S-3D05 | 5A | 3P | D | 1201165 |
EKM3-63S-3D06 | 6A | 3P | D | 1201166 |
EKM3-63S-3D10 | 10A | 3P | D | 1201168 |
EKM3-63S-3D16 | 16A | 3P | D | 1201170 |
EKM3-63S-3D20 | 20A | 3P | D | 1201171 |
EKM3-63S-3D25 | 25A | 3P | D | 1201172 |
EKM3-63S-3D32 | 32A | 3P | D | 1201173 |
EKM3-63S-3D40 | 40A | 3P | D | 1201174 |
EKM3-63S-3D50 | 50A | 3P | D | 1201175 |
EKM3-63S-3D63 | 63A | 3P | D | 1201176 |
EKM3-63S-4D01 | 1A | 4P | D | 1201177 |
EKM3-63S-4D02 | 2A | 4P | D | 1201178 |
EKM3-63S-4D03 | 3A | 4P | D | 1201179 |
EKM3-63S-4D04 | 4A | 4P | D | 1201180 |
EKM3-63S-4D05 | 5A | 4P | D | 1201181 |
EKM3-63S-4D06 | 6A | 4P | D | 1201182 |
EKM3-63S-4D10 | 10A | 4P | D | 1201184 |
EKM3-63S-4D16 | 16A | 4P | D | 1201186 |
EKM3-63S-4D20 | 20A | 4P | D | 1201187 |
EKM3-63S-4D25 | 25A | 4P | D | 1201188 |
EKM3-63S-4D32 | 32A | 4P | D | 1201189 |
EKM3-63S-4D40 | 40A | 4P | D | 1201190 |
EKM3-63S-4D50 | 50A | 4P | D | 1201191 |
EKM3-63S-4D63 | 63A | 4P | D | 1201192 |
