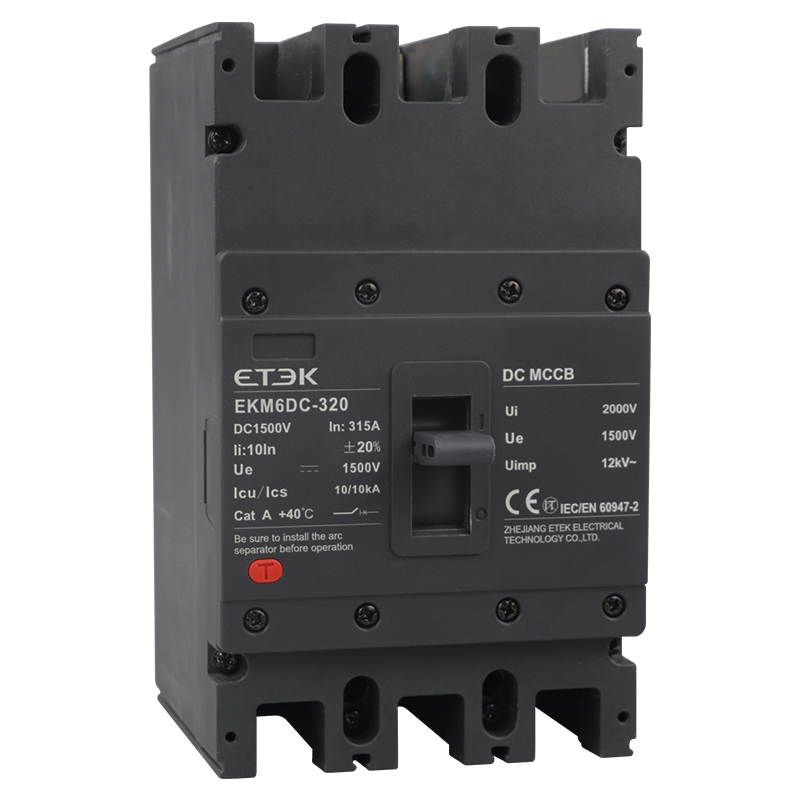

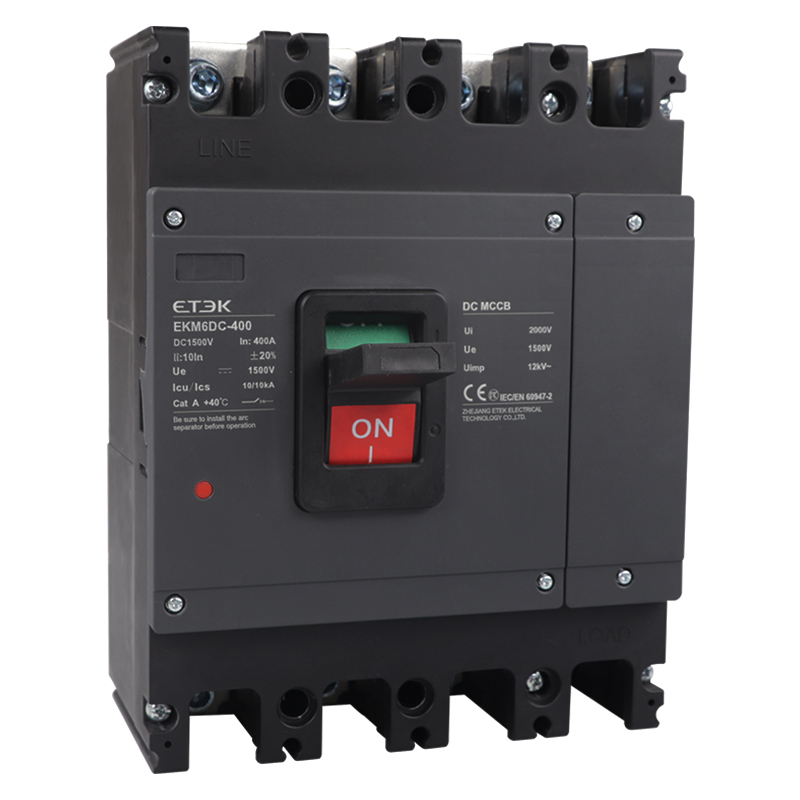

Disyuntor de caja moldeada de alto voltaje MCCB EKM6DC

Disyuntor moldeado de la serie EKM6 DC, con un voltaje nominal máximo de 1500 V CC y una corriente máxima de 800 A. El MCCB con un voltaje de 1500 V CC tiene una capacidad de corte máxima de 50 kA, lo que garantiza una protección fiable contra cortocircuitos del sistema.

● Norma: IEC60947-2
● Polos: 2P, 3P
● Corriente nominal: 63-800 A
● Tensión nominal: 250/500/750/1000/1250/1500 V
● Temperatura ambiente: -25...+70 ºC
● Aplicación: fotovoltaica / UPS / batería / centro de datos, etc.

Consultar AHORA PDF

Disyuntor de caja moldeada de alto voltaje MCCB EKM6DC

Consultar AHORA PDF

Descripción general del producto

Descripción general

A través de muchos años de investigación dedicada a la situación actual de operación del sistema y las necesidades de los clientes de nuevas energías en el país y en el extranjero, ETEK Electric ha desarrollado el disyuntor moldeado de CC de la serie EKM6 DC para nuevas energías.

Disyuntor moldeado de la serie EKM6 DC, con un voltaje nominal máximo de 1500 V CC y una corriente máxima de 800 A. El MCCB con un voltaje de 1500 V CC tiene una capacidad de corte máxima de 50 kA, lo que garantiza una protección fiable contra cortocircuitos del sistema.

Parámetros técnicos

Datos técnicos

Tabla 1
Modelo EKM6DC-250, EKM6DC-320 EKM6DC-400
Corriente nominal del marco de la carcasa, grado Imm(A) 250, 320 400
Corriente nominal In(A) 63, 80, 100, 125, 140, 160,180, 200, 225,
250, 280, 315, 320
225, 250, 315, 350, 400
Número de polo 2 3 2 3
Tensión nominal de trabajo Ue (V) 500 1000 1500 250/500 750/1000 1250/1500 1250/1500
Tensión de aislamiento nominal Ui (V) 1250 1500 1500
Tensión soportada al impulso nominal
Impedancia de entrada (kV)
8 12 12
Cortocircuitos extremos
capacidad de ruptura Icu (kA)
Tipo H 50 20 20 70 40 20 20,40
Tipo R / / / 85 60 40 40,50
Cortocircuito en funcionamiento
capacidad de ruptura Ics (kA)
Ics=100%UCI
Modo de cableado Entrada ascendente y salida descendente, entrada descendente y salida ascendente (2P, 320/3P)
Entrada descendente y salida descendente, entrada ascendente y salida ascendente (3P)
Vida mecánica (Tiempos totales) 20000 10000
Vida eléctrica (tiempos totales) 3000 2000 1500 1000 1000 700 500
Característica de insolación
Estándar IEC 60947-2
Temperatura ambiente admisible -40 °C ~ +70 °C
Niveles de protección IP20
Certificado de calidad Certificado CB, TUV
Con accesorios Auxiliar, alarma, sin carga, operación manual, operación eléctrica
Distancia del arco (mm) ≤50 (Arco cero, con cubierta de arco)
Valor de acción transitoria 10 pulgadas
Tabla 2
Modelo EKM6DC-630 EKM6DC-800
Corriente nominal del marco de la carcasa, grado Imm(A) 630 800
Corriente nominal In(A) 500.630 700.800
Número de polo 2 3 2 3
Tensión nominal de trabajo Ue (V) 250/500 750/1000 1250/1500 1250/1500 250/500 750/1000 1250/1500 1250/1500
Tensión de aislamiento nominal Ui (V) 1500 1500
Tensión soportada al impulso nominal
Impedancia de entrada (kV)
12 12
Cortocircuitos extremos
capacidad de ruptura Icu (kA)
Tipo H 70 40 20 20,40 70 40 20 20,40
Tipo R 85 60 40 40,50 85 60 40 40,50
Cortocircuito en funcionamiento
capacidad de ruptura Ics (kA)
Ics=100%UCI
Modo de cableado Entrada ascendente y salida descendente, entrada descendente y salida ascendente (2P, 320/3P)
Entrada descendente y salida descendente, entrada ascendente y salida ascendente (3P)
Vida mecánica (Tiempos totales) 5000
Vida eléctrica (Tiempos totales) 1000 1000 700 500 1000 1000 700 500
Característica de insolación
Estándar IEC 60947-2
Temperatura ambiente admisible -40 °C ~ +70 °C
Niveles de protección IP20
Certificado de calidad Certificado CB, TUV
Con accesorios Auxiliar, alarma, sin carga, operación manual, operación eléctrica
Distancia del arco (mm) ≤50 (Arco cero, con cubierta de arco)
Valor de acción transitoria 10 pulgadas

Dimensiones

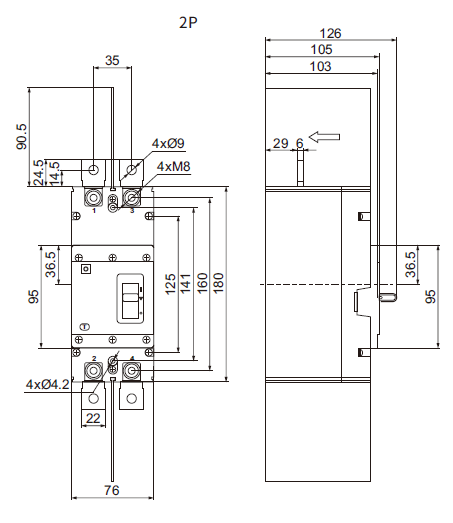

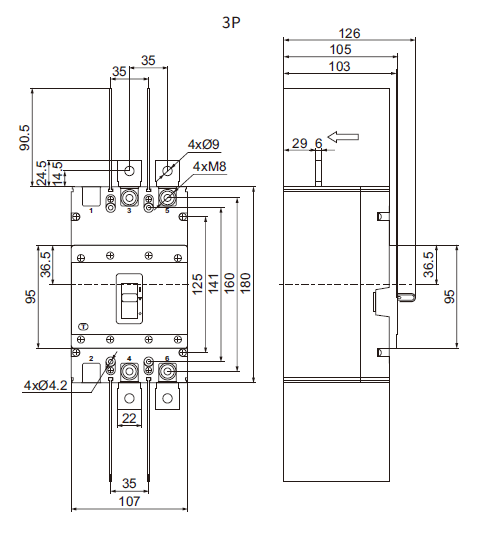

EKM6DC-250/320 Esquema e instalación Tamaño

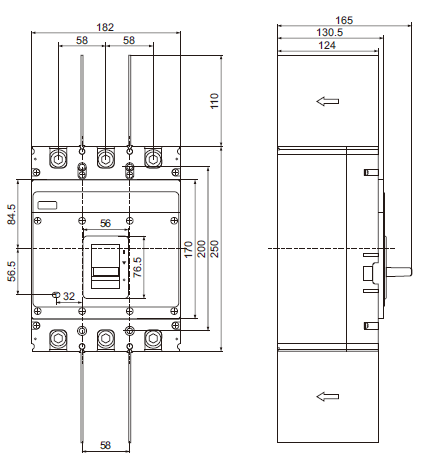

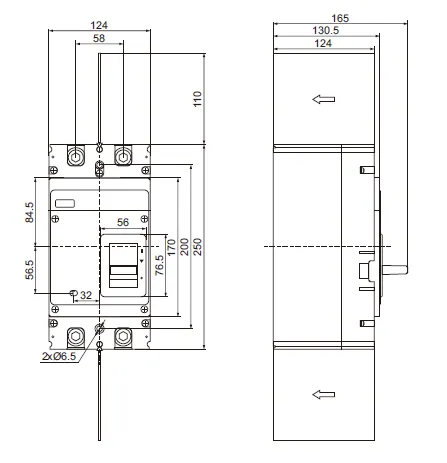

EKM6DC-400/630/800 Esquema e instalación Tamaño
