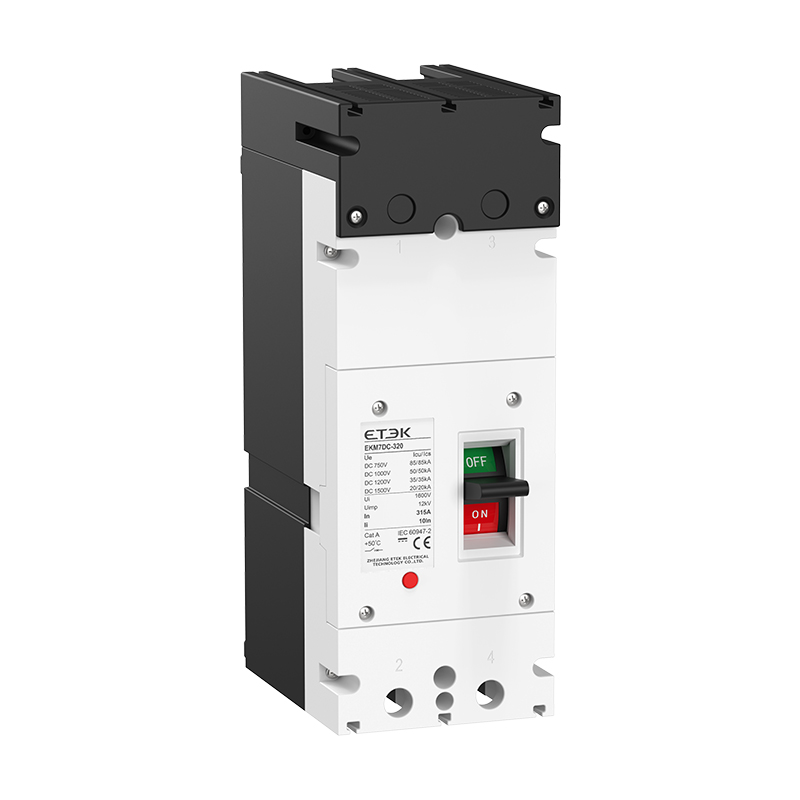

Disyuntor de caja moldeada MCCB de CC EKM7 de 1500 V para sistema fotovoltaico

El EKM7DC es un disyuntor en caja moldeada específico para energía solar fotovoltaica desarrollado por ETEK Electric, que cumple con la norma IEC 60947-2. Tiene una tensión de trabajo nominal de hasta 1500 V CC, una tensión de aislamiento nominal de 1500 V, una tensión de resistencia a impulsos nominal de 12 kV y un rango de corriente nominal de 10 A a 630 A.

● Norma: IEC60947-2
● Postes: 2P
● Corriente nominal: 100-1600 A
● Tensión nominal: 1000/1500 V
● Tensión de aislamiento nominal: 1600 V
● Tensión nominal soportada al impulso: 12 kV
● Tecnología de unidad de disparo: Termomagnética
● Temperatura ambiente: -25...+70 ºC
● Aplicación: fotovoltaica / UPS / batería / centro de datos, etc.

Consultar AHORA PDF

Disyuntor de caja moldeada MCCB de CC EKM7 de 1500 V para sistema fotovoltaico

Consultar AHORA PDF

Descripción general del producto

El EKM7DC es un disyuntor en caja moldeada específico para energía solar fotovoltaica desarrollado por ETEK Electric, que cumple con la norma IEC 60947-2. Tiene una tensión nominal de trabajo de hasta 1500 V CC, una tensión nominal de aislamiento de 1500 V, una tensión nominal soportada a impulsos de 12 kV y un rango de corriente nominal de 100 A a 1600 A. Estos disyuntores son capaces de interrumpir corrientes de cortocircuito de hasta 20 kA en aplicaciones de tensión de 1500 V CC.

El EKM7DC, que se utiliza ampliamente en los circuitos principales de cajas de conexión, armarios de CC y armarios de inversores, proporciona protección contra cortocircuitos, protección contra sobrecargas y funciones de aislamiento. Esto ayuda a evitar fallos del sistema provocados por la corriente de otros circuitos que pasa por puntos de cortocircuito. Su tamaño compacto, su fácil instalación, su seguridad, su funcionamiento fiable y su alta relación calidad-precio lo hacen ideal para las necesidades de generación de energía fotovoltaica.

Parámetros técnicos

Datos técnicos

Estándar IEC60947-2
Modelo EKM7DC-320 EKM7DC-400 EKM7DC-630 EKM7DC-1600
Polacos 2P 3P, 4P
Corriente nominal (In) A 100.125.140.160.180.200.225.250.280.315 250.315.350.400 400.500.630 800, 1000, 1250, 1500, 1600A
Tensión nominal de funcionamiento (Ue) V, CC 750, 1000, 1200, 1500
Tensión de aislamiento nominal (Ui) V 1600
Tensión soportada al impulso nominal (Uimp) kilovoltios 12
Capacidad de ruptura de cortocircuitos
Ics=UCI
Un 750 V 85 85 85 50
1000 V 50 50 50 30
1200 V 35 35 35 15
1500 V 20 20 20 10
Tecnología de unidad de disparo Termomagnético
Vida eléctrica veces 1000 1000 1000 500
Vida de la máquina veces 4000 4000 4000 2500
Distancia de arco mm 50 / 0 (con tapa extintora de arco)
Disparador instantáneo 5 pulgadas o 10 pulgadas

Dimensiones

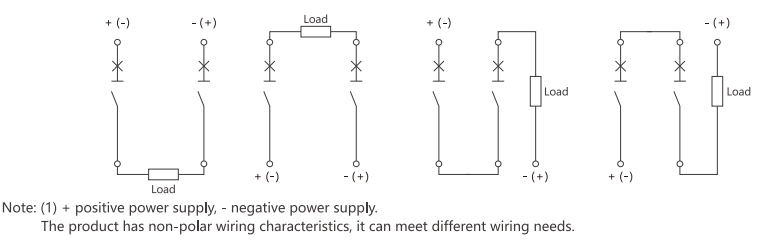

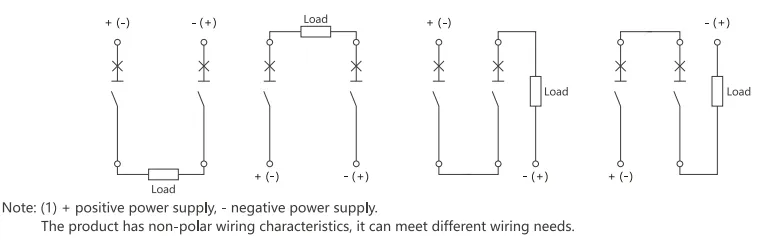

Diagrama de circuito

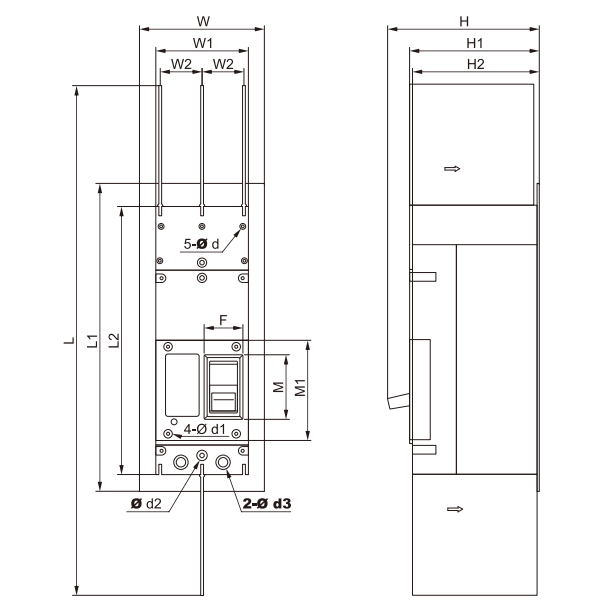

Dimensiones
Modelo W. W1 W2 l L1 L2 METRO M1 F h H1 H2 d1 d2 d3
EKM7DC-320 / 99 38 465 / 245 51 101 28 135 118 / / 10 12.5
EKM7DC-400 148 110 49 605 365 319 76 119 45 178 154 150 8 13 19
EKM7DC-630 148 110 49 605 365 319 76 119 45 178 154 150 8 13 19

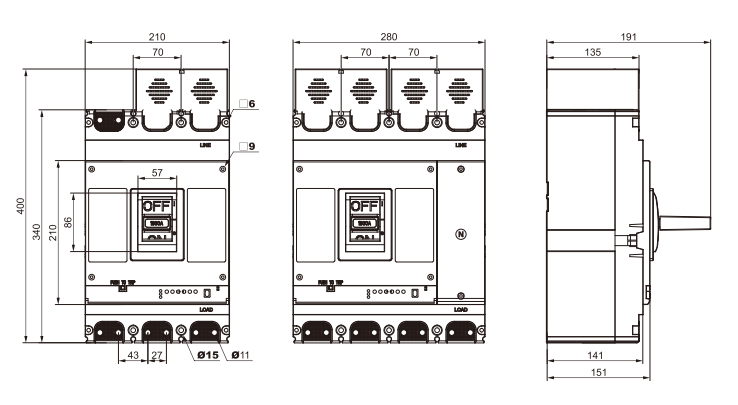

EKM7DC-1600
