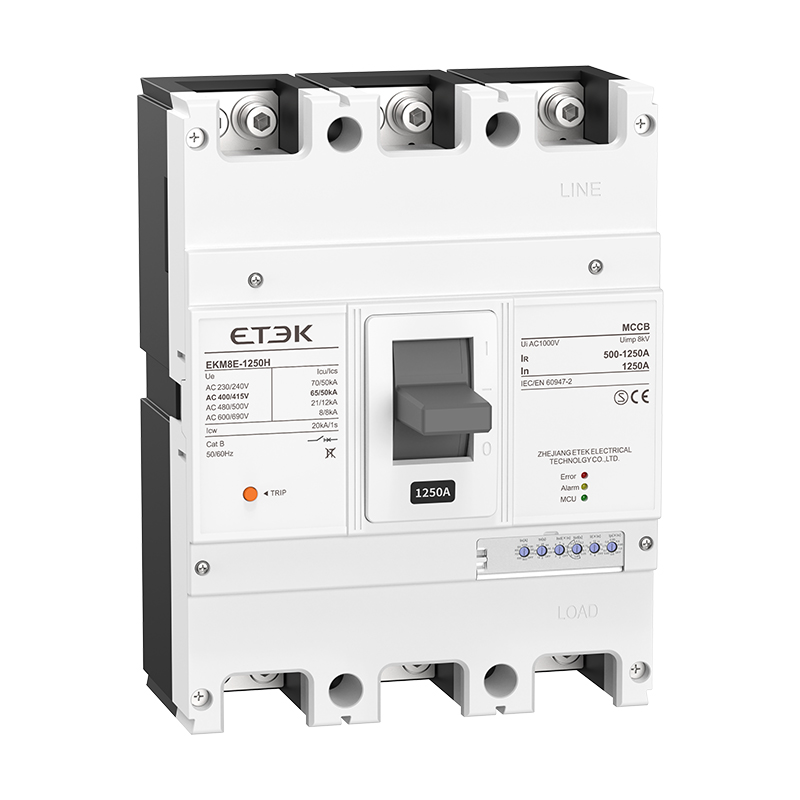

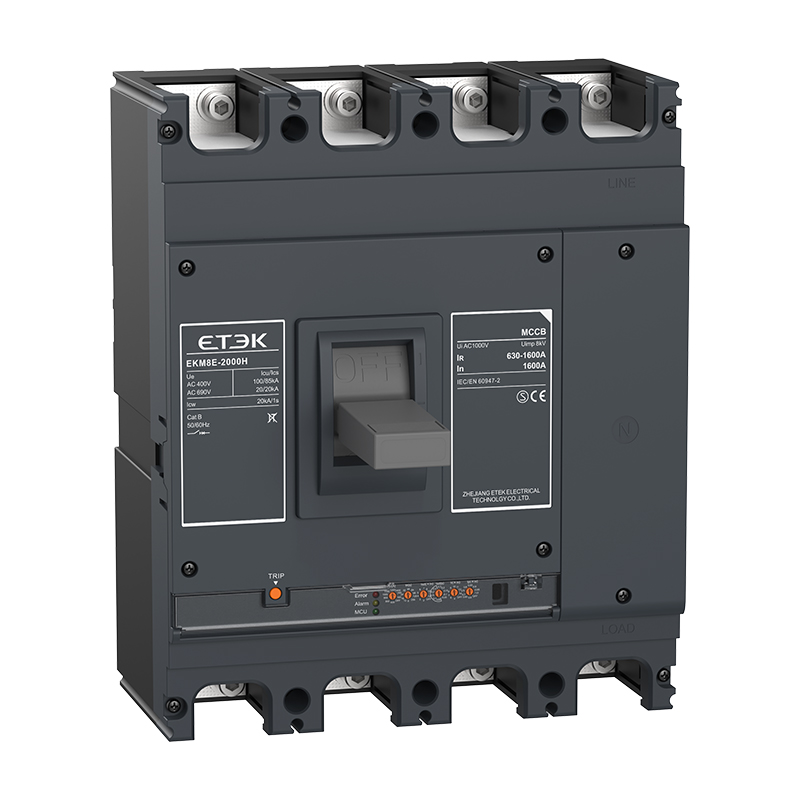

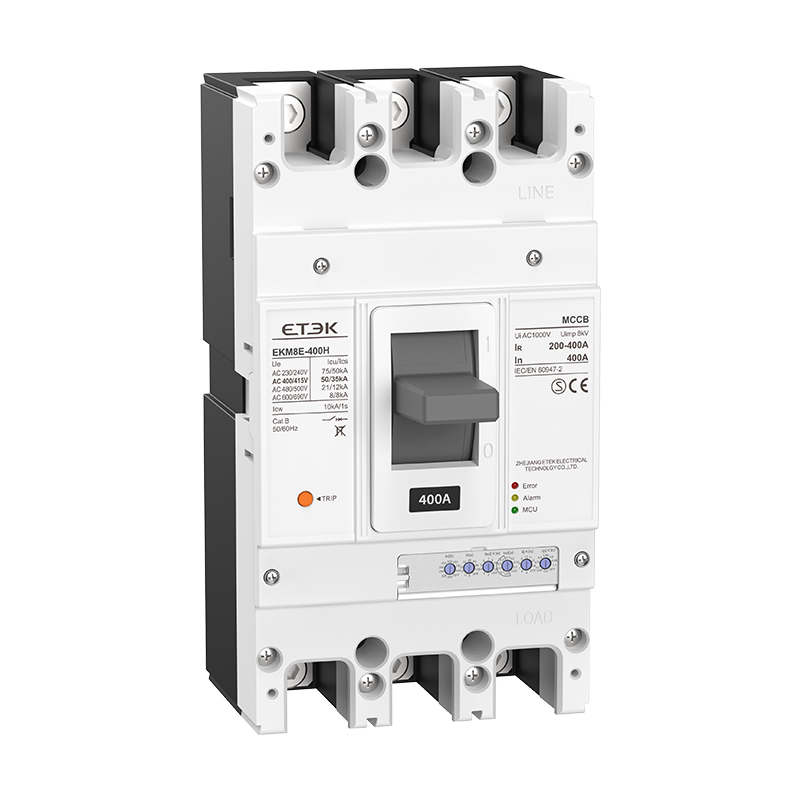

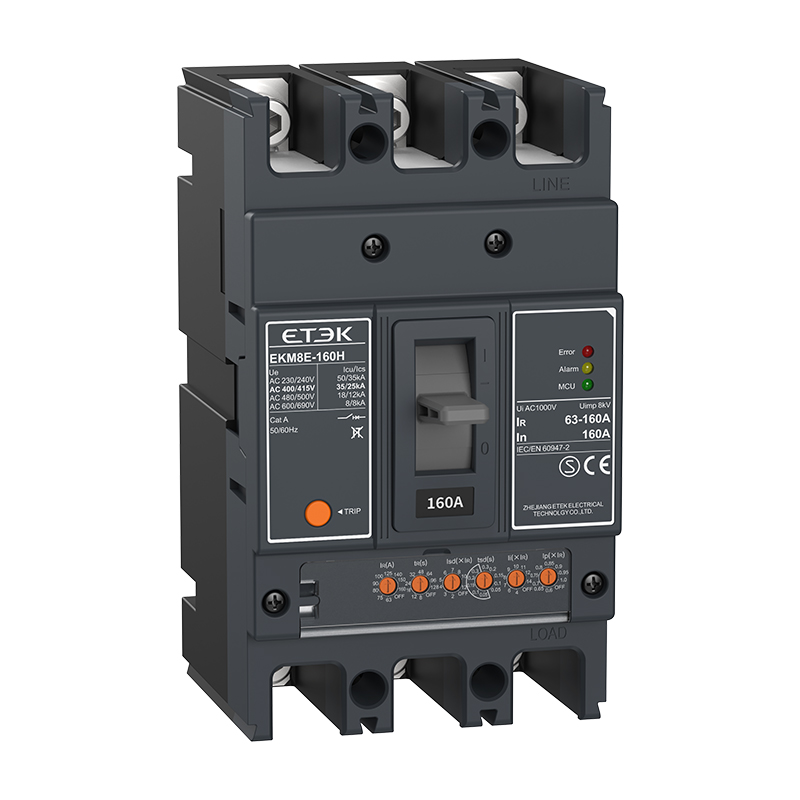

Disyuntor de caja moldeada MCCB de tipo electrónico ajustable EKM8E

Los disyuntores electrónicos de la serie EKM8E son aplicables para sistemas de energía de bajo voltaje de CA 50 Hz, voltaje de operación nominal de hasta 1000 V y corriente de operación nominal de 16 A a 2000 A.

● Norma: IEC60947-2
● Polos: 3P,4P
● Tamaño del marco: 160, 250, 400, 630, 800, 1250, 1600, 2000 AF
● Tensión nominal de funcionamiento: 230/400/415/690 V
● Tensión de aislamiento nominal: 1000 V
● Tipo de unidad de disparo: tipo electrónico
● Código de capacidad de ruptura: S,H
● Método de instalación: tipo fijo; tipo enchufable
● Configuración de disparo ajustable: IR, Isd, Ii o Ir, tR, tsd, Ip
● Temperatura ambiente: -25...+40 ºC
● Certificado: CE, CB
● Disponible en cubiertas negras o blancas.

Consultar AHORA PDF

Descripción general del producto

La serie EKM8E ofrece una gama de interruptores automáticos de conmutación con unidad de disparo de tipo electrónico, que proporcionan protección LSI*. Estos interruptores automáticos de conmutación son adecuados para su uso con CA de 50 Hz, tensión nominal de 690 V o inferior y corriente nominal de hasta 2000 A.

Los relés electrónicos, en comparación con los relés termomagnéticos, permiten una configuración más precisa tanto en términos de tiempos de actuación como en términos de umbrales de corriente para satisfacer mejor las necesidades de la instalación.

Explicación de las perillas ajustables del panel:

IR: Sobrecarga de corriente de ajuste de retardo largo
Isd: Corriente de ajuste de retardo corto de cortocircuito
Ii: Corriente de ajuste instantánea de cortocircuito
tR: Tiempo de retardo de configuración prolongado por sobrecarga
tsd: tiempo de ajuste de retardo corto de cortocircuito
Ip: Corriente de ajuste de prealarma de sobrecarga

Parámetros técnicos

Datos técnicos

Tabla 1

Tamaño del marco Inm(A)		160		250
Corriente nominal de funcionamiento In(A)		32,63,100,125,160		160.250
Corriente nominal del disparador Ir(A)		63,75,80,90,100,125,140,150,160		100.125.140.150.160.180.200.225.250
Tensión de aislamiento nominal Ui(V)		1000
Tensión soportada al impulso nominal Uimp(kV)		8
Tensión nominal de funcionamiento Ue(V)		400/690
Código de capacidad de ruptura		S	yo	S	yo
Número de polos		3P, 4P
Capacidad nominal de interrupción en cortocircuito del servicio Ics (kA)	400/415 V	18	25	18	25
Capacidad nominal de interrupción máxima en cortocircuito Icu (kA)		25	35	25	35
Categoría de utilización		A		B
Tipo de unidad de disparo		Electrónico
Vida mecánica (veces)		8500
Vida eléctrica (veces)		1500

Tabla 2

Tamaño del marco Inm(A)		400	630	800
Corriente nominal de funcionamiento In(A)		400	500.630	630.800
Corriente nominal del disparador Ir(A)		160.180.200.220.240.280.320.360.400	250.280.315.350.380.440.500.570.630	320.400.450.500.550.630.700.750.800
Tensión de aislamiento nominal Ui(V)		1000
Tensión soportada al impulso nominal Uimp(kV)		8
Tensión nominal de funcionamiento Ue(V)		400/690
Código de capacidad de ruptura		yo	yo	yo
Número de polos		3P, 4P
Capacidad nominal de interrupción en cortocircuito del servicio Ics (kA)	400/415 V	35	35	50
Capacidad nominal de interrupción máxima en cortocircuito Icu (kA)		50	50	65
Categoría de utilización		B	B	B
Tipo de unidad de disparo		Electrónico
Vida mecánica (veces)		4000	4000	2500
Vida eléctrica (veces)		1000	1000	500

Tabla 3

Tamaño del marco Inm(A)		1250	1600	2000
Corriente nominal de funcionamiento In(A)		630,800,1000,1250	800,1000,1250,1600	1000,1250,1600,2000
Corriente nominal del disparador Ir(A)		500,800,700,800,900,1000,1100,1200,1250	630,800,900,1100,1250,1400,1500,1600	800,1000,1250,1400,1500,1600,1800,1900,2000
Tensión de aislamiento nominal Ui(V)		1000
Tensión soportada al impulso nominal Uimp(kV)		8
Tensión nominal de funcionamiento Ue(V)		400/690
Código de capacidad de ruptura		yo	yo	yo
Número de polos		3P, 4P
Capacidad nominal de interrupción en cortocircuito del servicio Ics (kA)	400/415 V	50	50	50
Capacidad nominal de interrupción máxima en cortocircuito Icu (kA)		65	85	85
Categoría de utilización		B	B	B
Tipo de unidad de disparo		Electrónico
Vida mecánica (veces)		2500	2500	2500
Vida eléctrica (veces)		500	500	500
