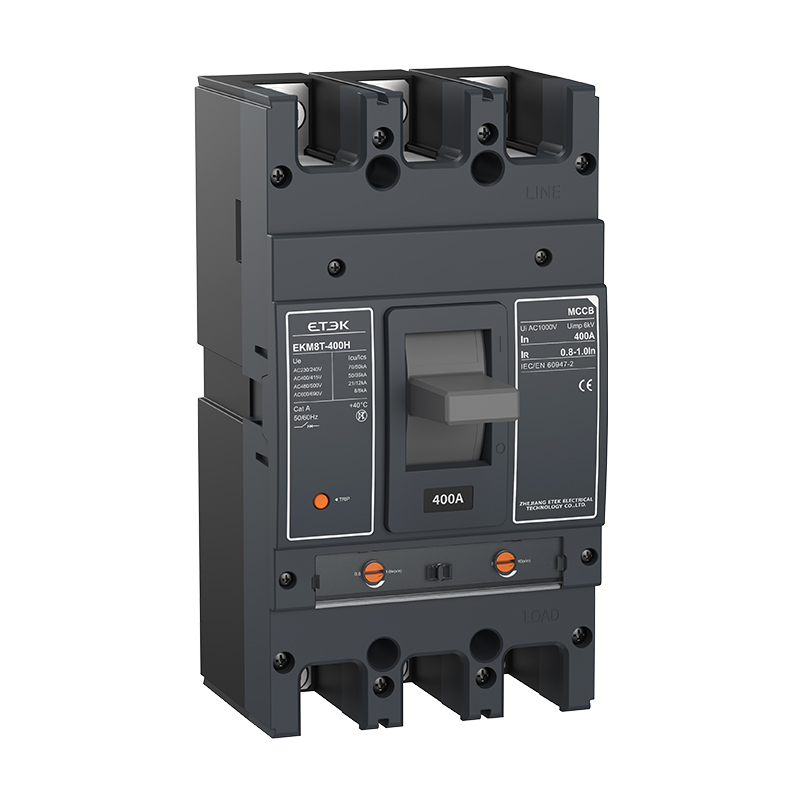

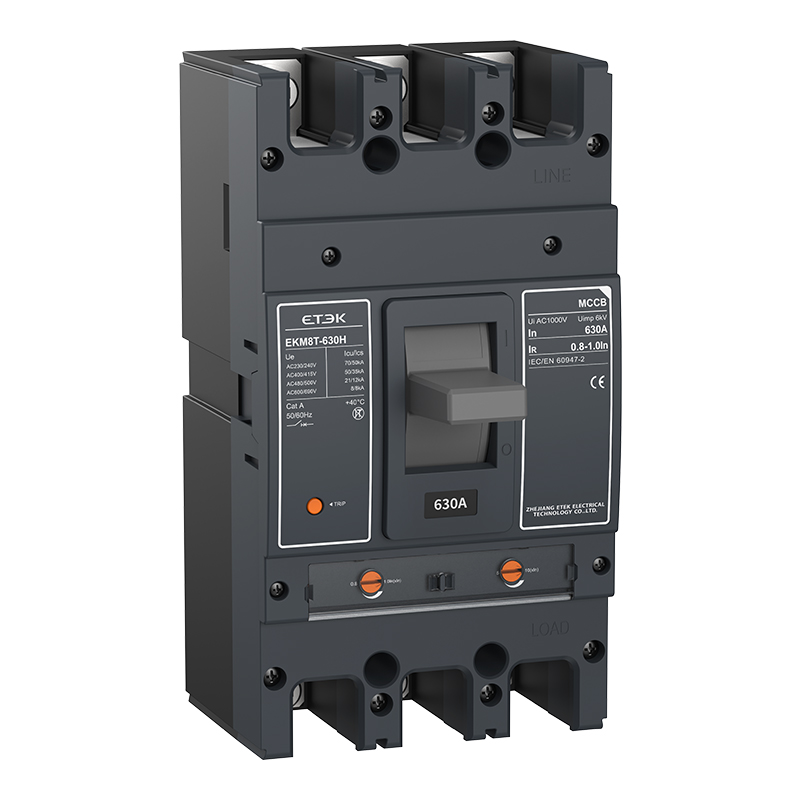

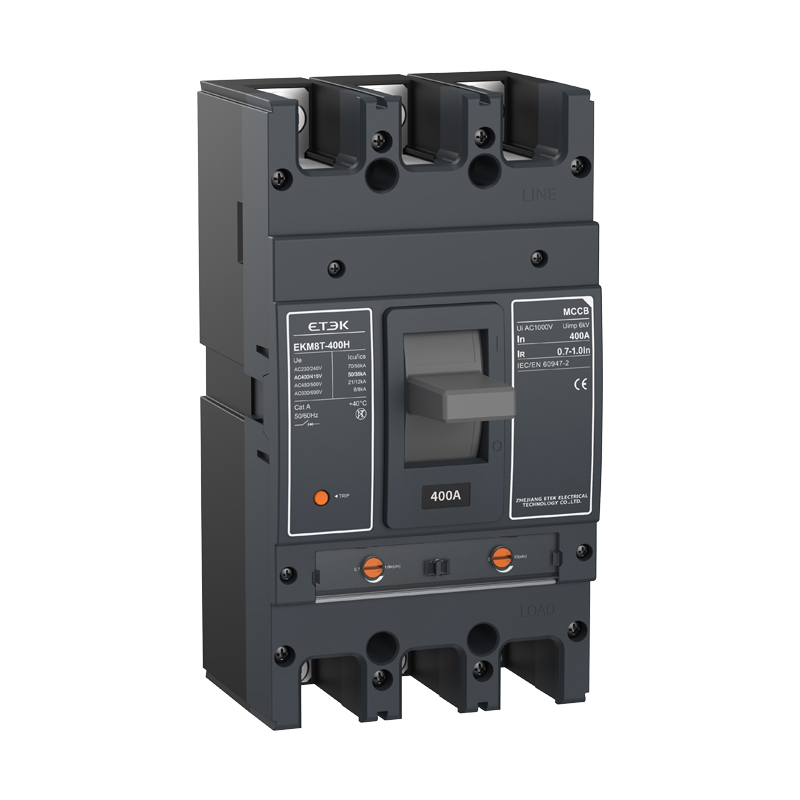

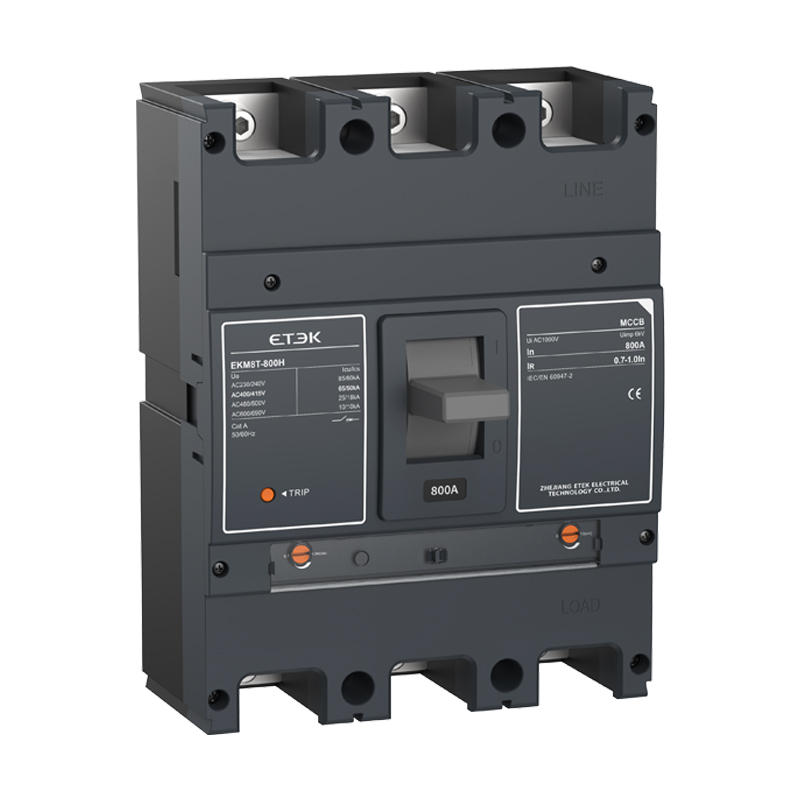

Disyuntor MCCB ajustable de tipo termomagnético EKM8T

La serie EKM8T de interruptores automáticos de caja moldeada de tipo ajustable termomagnéticos (MCCB) de ETEK representa lo máximo en protección de energía industrial. Diseñados para máxima flexibilidad y precisión, estos interruptores ofrecen características avanzadas para una amplia gama de aplicaciones.

● Norma: IEC60947-2
● Tamaño del marco: 125, 160, 250, 400, 630, 800, 1250 AF
● Tensión nominal de funcionamiento: 230/400/415/690 V
● Código de capacidad de ruptura: C, S, H
● Número de polos: 3P, 4P
● Tipo de unidad de disparo: tipo termomagnético
● Método de instalación: tipo fijo o tipo enchufable
● Rango ajustable térmico (0,8~1) In, rango ajustable magnético (5~10) In
Consultar AHORA PDF

Disyuntor MCCB ajustable de tipo termomagnético EKM8T

Consultar AHORA PDF

Descripción general del producto

Serie EKM8T de interruptores automáticos en caja moldeada con unidad de disparo termomagnético regulable. Estos interruptores proporcionan protección de línea y protección del motor. Estos MccB son adecuados para su uso con CA de 50 Hz, voltaje nominal de 690 V o inferior y corriente nominal de hasta 1250 A.

Características:
  • Protección Térmica y Magnética : Estos disyuntores proporcionan tanto protección térmica para sobrecargas como protección magnética para cortocircuitos, garantizando una seguridad integral para los sistemas eléctricos.

  • Configuraciones ajustables : La función de doble ajuste permite a los usuarios configurar los niveles de disparo térmico y magnético, lo que proporciona flexibilidad para adaptarse a los requisitos de aplicación específicos.

  • Alta capacidad de ruptura : diseñados para interrumpir de forma segura altas corrientes de falla, lo que los hace adecuados para aplicaciones industriales y comerciales.

  • Cumplimiento de normas : Cumple con normas internacionales como IEC 60947-2, lo que garantiza confiabilidad y seguridad.

  • Aplicaciones versátiles : ideal para proteger sistemas de distribución de energía, motores y otros equipos críticos en diversos entornos.

  • Construcción duradera : construida para soportar duras condiciones ambientales, ofreciendo una larga vida útil.

Parámetros técnicos

Datos técnicos

Tabla 1
Tamaño del marco Inm(A)
125 160
Corriente nominal de funcionamiento In(A)
20, 25, 32, 40, 50, 63, 80, 100, 125 20,25,32,40,50,63,80,100,125,160
Tensión de aislamiento nominal Ui(V)
1000
Tensión soportada al impulso nominal Uimp(kV)
8
Tensión nominal de funcionamiento Ue(V)
400
Código de capacidad de ruptura
do S yo do S yo
Número de polos
3P, 4P
Capacidad nominal de interrupción en cortocircuito del servicio Ics (kA)
400/415 V 7.5 15 18 10 18 25
Capacidad nominal de interrupción máxima en cortocircuito Icu (kA)
10 18 25 15 25 35
Categoría de utilización
A
Tipo de unidad de disparo
Termomagnético
Vida mecánica (veces)
8500
Vida eléctrica (veces)
1500
Tabla 2
Tamaño del marco Inm(A)
250 400
Corriente nominal de funcionamiento In(A)
160,180,200,225,250 315.350.400
Tensión de aislamiento nominal Ui(V)
1000
Tensión soportada al impulso nominal Uimp(kV)
8
Tensión nominal de funcionamiento Ue(V)
400
Código de capacidad de ruptura
do S yo yo
Número de polos
3P, 4P
Capacidad nominal de interrupción en cortocircuito del servicio Ics (kA)
400/415 V 10 18 25 35
Capacidad nominal de interrupción máxima en cortocircuito Icu (kA)
15 25 35 50
Categoría de utilización
A
Tipo de unidad de disparo
Termomagnético
Vida mecánica (veces)
7000 4000
Vida eléctrica (veces)
1000 1000
Tabla 3
Tamaño del marco Inm(A)
630 800 1250
Corriente nominal de funcionamiento In(A)
320,350,400,500,630 630.700.800 630,700,800,1000,1250
Tensión de aislamiento nominal Ui(V)
1000
Tensión soportada al impulso nominal Uimp(kV)
8
Tensión nominal de funcionamiento Ue(V)
400
Código de capacidad de ruptura
yo yo yo
Número de polos
3P, 4P
Capacidad nominal de interrupción en cortocircuito del servicio Ics (kA)
400/415 V 35 50 50
Capacidad nominal de interrupción máxima en cortocircuito Icu (kA)
50 65 65
Categoría de utilización
A
Tipo de unidad de disparo
Termomagnético
Vida mecánica (veces)
4000 2500 2500
Vida eléctrica (veces)
1000 500 500
