Disyuntor diferencial de tipo electromagnético RCBO EKL29-40M con protección contra sobrecorriente
Preguntar
● Norma: IEC61009-1
● Tipo: CA, A
● Corriente nominal: 6~40 A
● Tensión nominal: 230/240~
● Número de polos: Polos individuales
● Corriente de funcionamiento residual nominal (IAn): 10, 30, 100, 300 mA
● Capacidad nominal de ruptura de cortocircuito: 6kA
● Curva de disparo: B, C
● Temperatura ambiente del aire: -25...+40 ºC
● Conexión: Desde abajo
● Certificados: CE, CB

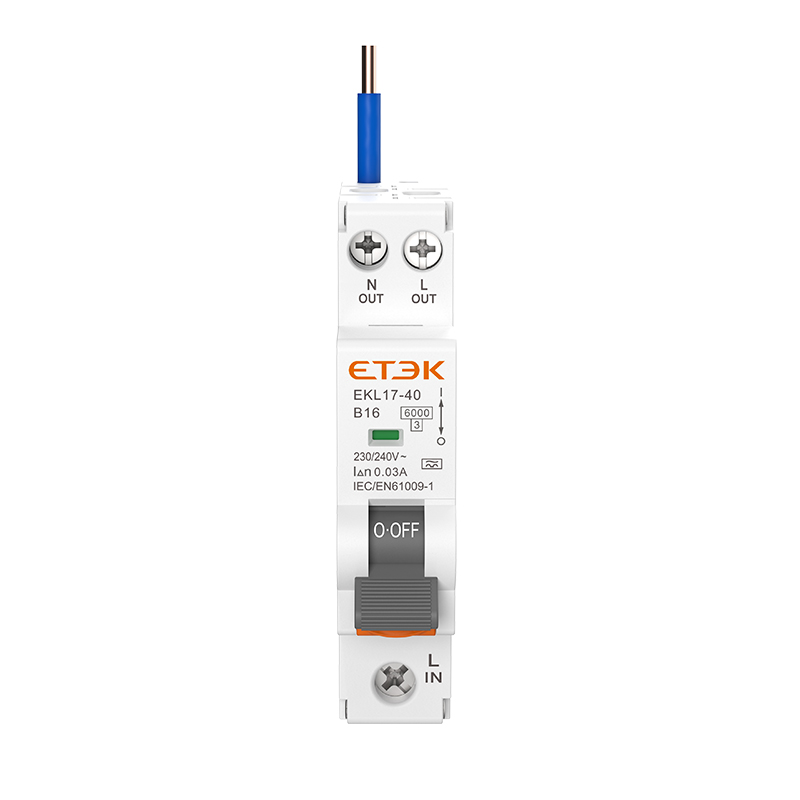

El EKL17-40 es un interruptor diferencial 1P+N con protección contra sobrecorriente (RCBO) en un módulo para la protección contra corrientes de cortocircuito, sobrecarga, corrientes de falla a tierra, contactos indirectos y protección adicional contra contactos directos. El RCBO EKL17-40 ofrece 10, 30, 100 y 300 mA en cuatro versiones diferentes. Además, el EKL17-40 está equipado con un cable neutro de alimentación.
El interruptor diferencial 1P+N EKL17-40 combina protección de corriente residual y protección de sobrecorriente en un solo módulo. Algunas de sus características incluyen:
1. Protección mejorada : El cable neutro de suministro ayuda a proporcionar protección adicional contra fallas a tierra y sobrecorrientes.
2. Mayor seguridad : El RCBO con cables neutros y de tierra ayuda a mejorar la seguridad de las instalaciones eléctricas al brindar protección contra fallas de fuga a tierra y sobrecorrientes.
3. Adecuado para aplicaciones específicas : este tipo de RCBO es particularmente adecuado para instalaciones donde se requiere un cable de tierra funcional, como en instalaciones médicas o áreas con equipos electrónicos sensibles.
4. Cumplimiento de las regulaciones : Las regulaciones en ciertas industrias o países suelen exigir el uso de un cable de tierra funcional, y el RCBO 1P+N con cables neutros ayuda a cumplir estos requisitos.
5. Fácil instalación : al igual que el RCBO 1P+N estándar, la versión con cables neutros es fácil de instalar y requiere un cableado mínimo, lo que ayuda a ahorrar tiempo y esfuerzo durante la instalación.
| Estándar | IEC/EN61009-1 |
| Protección | Falla a tierra, sobrecorriente y cortocircuito, sobretensión (seleccionable) |
| Tipo de viaje | Falla a tierra: Electrónica |
| Sobrecarga y cortocircuito: termomagnético. | |
| Tipo de protección (fuga eléctrica) | CA,A |
| Número de polos | 1P+N 1 módulo, línea N con desconectado |
| Corrientes nominales (In) | 6,10,16,20,25,32,40A |
| Corrientes de sensibilidad nominal I△n | 10, 30, 100, 300 mA |
| Tiempo de inactividad de la corriente residual según I△n | ≤ 0,1 s |
| Capacidad residual nominal de cierre y corte (I△m) | 500 A (In≤50 A) |
| Tensión nominal (Ue) | 230/240 V~ |
| Frecuencia nominal | 50/60 Hz |
| Capacidad de ruptura nominal | 6.000A |
| Clase Limitadora de Energía | 3 |
| Tensión nominal soportada al impulso (1,2/50) Uimp | 4.000 V |
| Tensión de prueba dieléctrica a frecuencia ind. durante 1 min | 2 kV |
| Característica de liberación térmica | (1,13-1,45) x pulg. |
| Característica de liberación magnética | B:(3-5) x In, C:(5-10) x In |
| Vida eléctrica | 4.000 ciclos |
| Vida mecánica | 10.000 ciclos |
| Indicador de posición de contacto | Sí |
| Grado de protección | IP20 |
| Temperatura ambiente | -25℃ a +40℃, humedad máxima del 95 % |
| Tipo de conexión de terminal | Barra colectora tipo cable/clavija |
| Tamaño máximo de terminal para cable | L(entrada): 25 mm 2 , N/L(salida): 16 mm 2 |
| Par de apriete máximo | L(entrada): 2,5 Nm, N/L(salida): 2 Nm |
| Instalación | Montaje en carril DIN de 35 mm |
| Conexión | Desde abajo |
