Interruptor diferencial diferencial (RCCB) EKL1-80
Preguntar
● Norma: IEC61008-1
● Tipo: CA, A
● Corriente nominal: 16~63 A
● Tensión nominal: 230/400 V ~ 240/415 V
● Polos: 2P(1P+N), 4P(3P+N), polo N a la derecha
● Sensibilidad nominal I△n: 30 mA, 100 mA, 300 mA
● Capacidad nominal de ruptura de cortocircuito: 6 kA, 10 kA
● Temperatura ambiente del aire: -25...+55 ºC
● Conexión: desde arriba y desde abajo
● Certificados: CB, CE

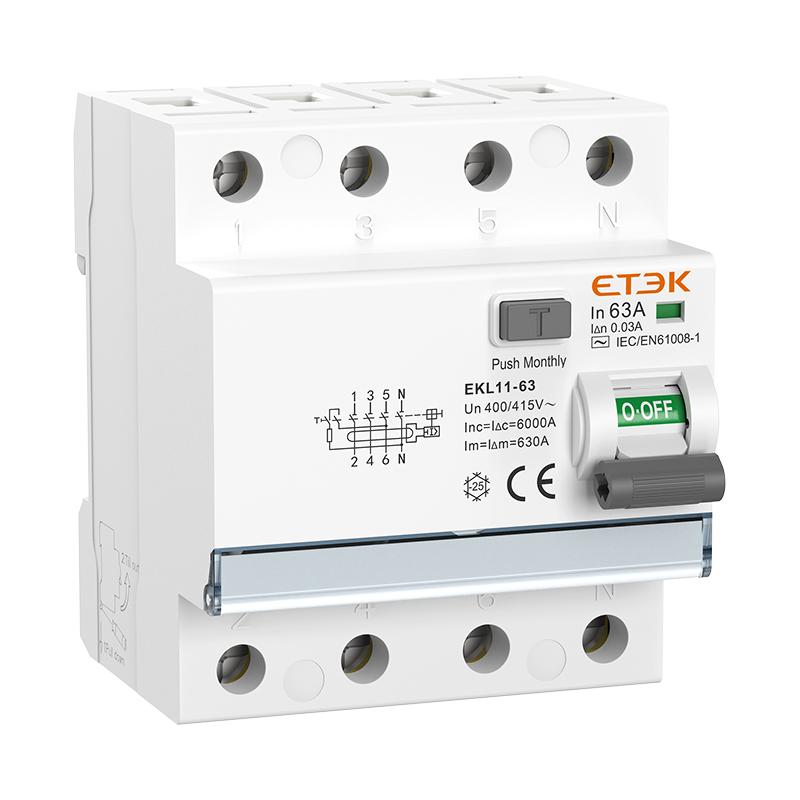

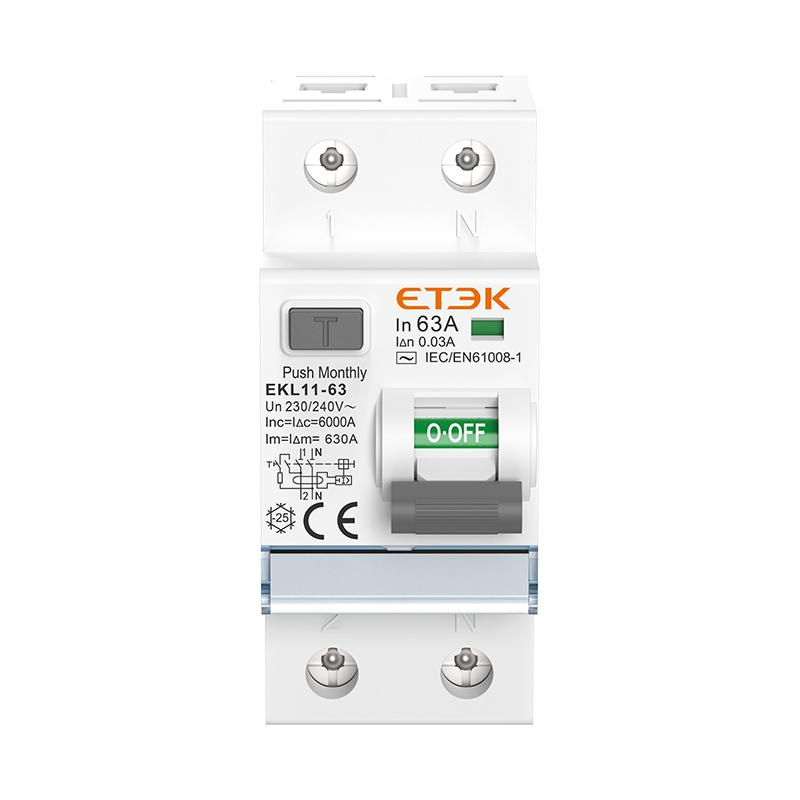

El disyuntor diferencial EKL11-63 es el último modelo de disyuntor diferencial desarrollado por nuestra empresa. Es adecuado para circuitos con una tensión nominal de 240 V para dos polos, 415 V para cuatro polos y una corriente nominal de hasta 63 A. Cuando la descarga eléctrica personal o la corriente de fuga de la red eléctrica superan el valor especificado, el disyuntor diferencial puede cortar rápidamente la fuente de alimentación defectuosa en muy poco tiempo para proteger la seguridad de las personas y los equipos eléctricos.
Elija el EKL11-63 para una protección de corriente residual eficiente y que ahorre espacio, que cumpla con las demandas de los sistemas eléctricos modernos en aplicaciones residenciales, comerciales e industriales ligeras. Confíe en ETEK China para brindar la seguridad, la calidad y el diseño compacto que sus instalaciones eléctricas requieren.
Estándar | IEC/EN61008-1 | ||
Protección | Falla a tierra | ||
Tipo de viaje | Electromagnético | ||
Tipo de protección (fuga eléctrica) | Aire acondicionado, A | ||
Número de polos | 2P(1P+N), 4P(3P+N), polo N a la derecha | ||
| Corriente nominal In | 16,25,32,40,63A | ||
Corrientes de sensibilidad nominal I△n | 10, 30, 100, 300 mA ( solo 10 mA para In=16-25 A ) | ||
Tiempo de inactividad de la corriente residual según I△n | ≤0,1 s | ||
Capacidad residual nominal de cierre y corte (I△m) | 500 A (In≤50 A), 10 In (In>50 A) | ||
| Tensión nominal Ue | 1P+N: 230/240 V~, 3P+N: 400/415 V~ | ||
| Frecuencia nominal | 50/60 Hz | ||
Capacidad de ruptura nominal | 6.000 A, 10.000 A | ||
Fusible SCPD | EKL11-63: 6kA, EKL11-63H: 10kA | ||
| Tensión nominal soportada al impulso (1,5/50) Uimp | 4000 V | ||
| Tensión de prueba dieléctrica a frecuencia ind. durante 1 min | 2 kV | ||
| Vida eléctrica | 2.000 ciclos | ||
| Vida mecánica | 4.000 ciclos | ||
| Indicador de posición de contacto | Sí | ||
| Grado de protección | IP20 | ||
| Temperatura ambiente | -25℃ a +55℃, humedad máxima del 95 % | ||
| Tipo de conexión de terminal | Cable/Barra colectora tipo clavija/Barra colectora tipo horquilla | ||
Tamaño máximo de terminal para cable | 25 mm 2 | ||
Par de apriete máximo | 2,5 Nm | ||
Instalación | Montaje en carril DIN de 35 mm | ||
| Conexión | De arriba a abajo | ||
