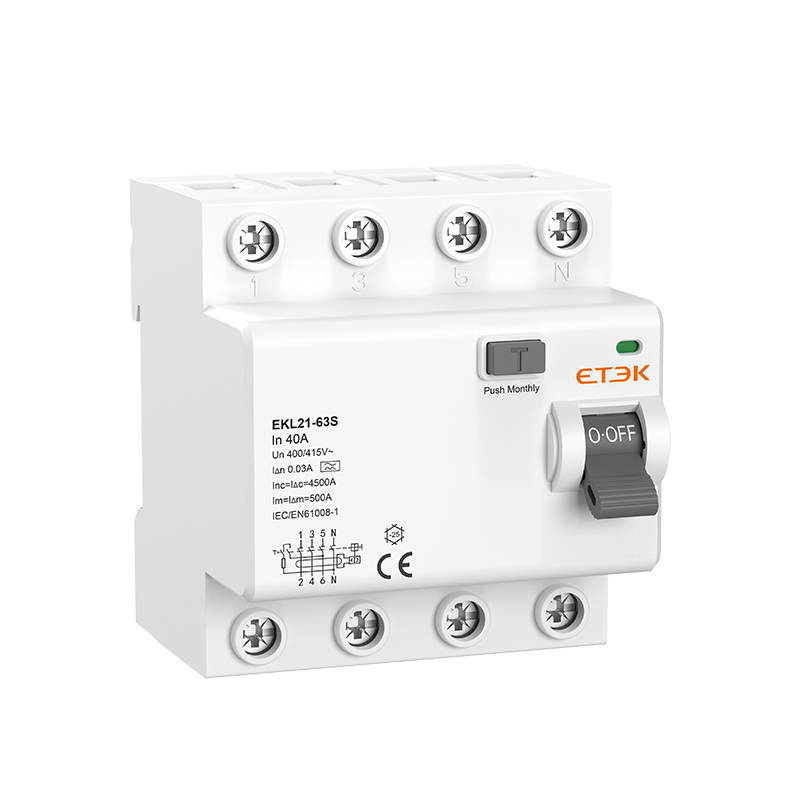

Interruptor diferencial diferencial (RCCB) EKL21-63S

El EKL21-63S es un disyuntor diferencial (RCCB) rentable diseñado por ETEK Electric para satisfacer las necesidades específicas de los mercados de Asia Central y Sudamérica. Este dispositivo versátil proporciona protección confiable contra corrientes de fuga eléctrica tanto en entornos residenciales como comerciales, lo que garantiza la seguridad de las personas y los equipos.

● Norma: IEC61008-1
● Tipo: CA, A
● Corriente nominal: 16, 25, 32, 40, 63 A
● Tensión nominal: 230/400 V ~ 240/415 V
● Polos: 2P(1P+N), 4P(3P+N), polo N a la derecha
● Sensibilidad nominal I△n: 10, 30, 100, 300 mA
● Capacidad nominal de corte de cortocircuito: 4,5/6 kA
● Temperatura ambiente del aire: -25...+40 ºC
● Conexión: desde arriba y desde abajo
● Mecanismo de funcionamiento: Estructura de plástico.
● Marketing: Asia Central, América del Sur

Consultar AHORA PDF

Interruptor diferencial diferencial (RCCB) EKL21-63S

Consultar AHORA PDF

Descripción general del producto

El disyuntor diferencial (RCCB) EKL21-63S es una solución de protección de circuitos rentable diseñada específicamente para los mercados de Asia Central y Sudamérica. Es adecuado tanto para circuitos residenciales como comerciales, y admite voltaje nominal 1P+N de 240 V y voltaje nominal 3P+N de 415 V, con una corriente nominal de hasta 63 A. En caso de riesgo de descarga eléctrica o si la corriente de falla a tierra excede el umbral de seguridad, este RCCB puede desconectar rápidamente la fuente de alimentación para garantizar una seguridad incomparable. Se puede utilizar junto con el disyuntor miniatura DZ47-63S producido por ETEK Electric para lograr una protección integral del circuito.

Parámetros técnicos

Datos técnicos

Estándar

IEC/EN61008-1

Protección

Falla a tierra

Tipo de viaje

Electromagnético

Tipo de protección (fuga eléctrica)

CA, A, G, S

Número de polos

2P(1P+N), 4P(3P+N)

Corriente nominal In 16,25,32,40,63A

Corrientes de sensibilidad nominal I△n

10, 30, 100, 300 mA

Tiempo de inactividad de la corriente residual según I△n

≤0,1 s

Capacidad residual nominal de cierre y corte (I△m)

500 A (In≤50 A), 10 In (In>50 A)

Tensión nominal Ue

1P+N: 230/240 V~, 3P+N: 400/415 V~

Frecuencia nominal 50/60 Hz

Capacidad de ruptura nominal

4500A, 6000A

Fusible SCPD

4,5 kA/6 kA
Tensión nominal soportada al impulso (1,5/50) Uimp 4000 V
Tensión de prueba dieléctrica a frecuencia ind. durante 1 min 2,5 kV
Vida eléctrica 2.000 ciclos
Vida mecánica 4.000 ciclos
Indicador de posición de contacto
Grado de protección IP20
Temperatura ambiente

-25℃ a +55℃, humedad máxima del 95 %

Tipo de conexión de terminal

Barra colectora tipo cable/clavija

Tamaño máximo de terminal para cable

16 mm 2

Par de apriete máximo

2 N.m

Instalación

Montaje en carril DIN de 35 mm

Conexión

De arriba a abajo

Mecanismo de funcionamiento Estructura de plástico

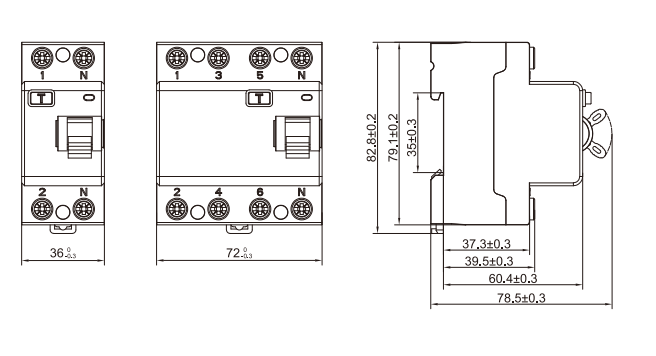

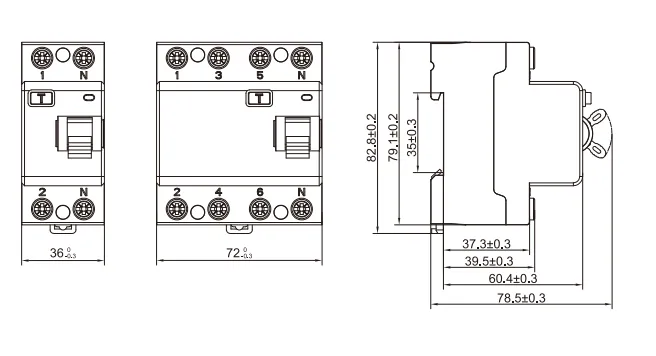

Dimensiones
