Caja de control de interruptor pulsador tipo plástico EKCB
Preguntar

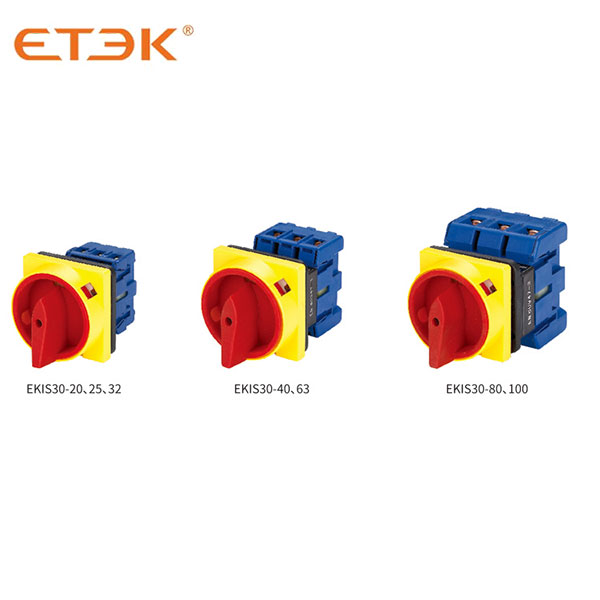

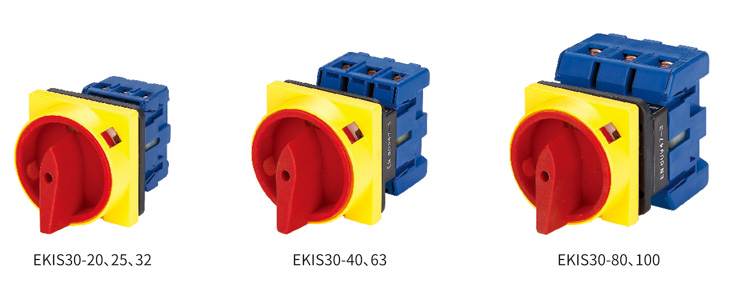

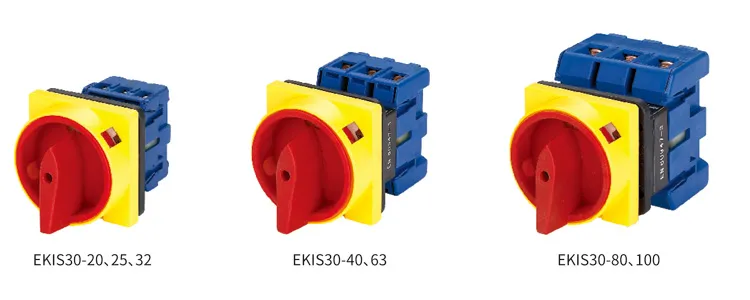

● Interruptores de aislamiento serie EKIS30 aplicados a circuitos de CA 50 Hz con voltaje de trabajo de hasta 440 V y corriente de trabajo nominal de hasta 100 A.
● EKIS30 es adecuado para controlar: aire acondicionado, bombas de agua y equipos de ventilación, y motores de CA con pequeña potencia.
● Los interruptores rotativos de la serie EKIS30 tienen 7 clasificaciones de corriente: 20 A, 25 A, 32 A, 40 A, 63 A, 80 A y 100 A.
● La serie EKIS30 tiene terminales de protección para los dedos, lo que ofrece una ventaja adicional.
● Los interruptores de la serie EKIS30 tienen una distancia de aislamiento mayor y una respuesta de desconexión rápida. Y son una buena opción para circuitos de CC. EKIS30 tiene un contacto adicional que nos permite instalar el contacto por separado.
● Los interruptores rotativos de la serie EKIS cumplen con: IEC60947-3.
● La temperatura ambiente no debe superar los 40 ℃ y la temperatura promedio, medida durante un período de 24 horas, no debe superar los 35 ℃.
● La temperatura ambiente no debe ser inferior a -25 ℃
● No debe instalarse a más de 2000 m sobre el nivel del mar.
● La humedad no debe superar el 50% cuando la temperatura ambiente es de 40 ℃ y se permite una humedad mayor para temperaturas más bajas.
● Se requiere un ambiente limpio
● Por favor, siga nuestro manual
● Clasificados por utilización
(1) CA-23A
(2) AC-3
● Clasificado por nivel de protección
(1) Sin caja de plástico: IP20

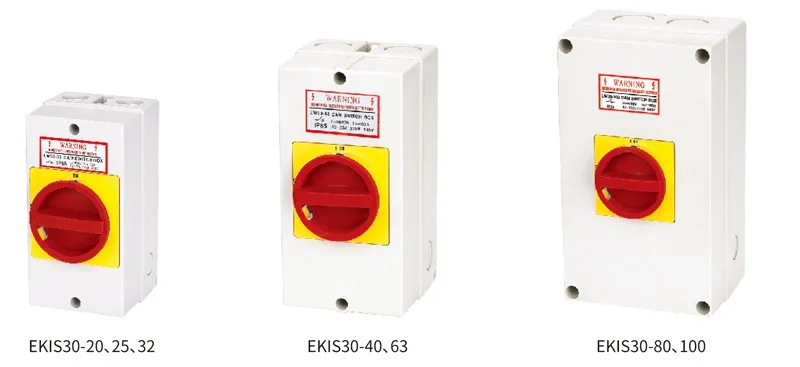

(2) Con caja de plástico: IP65
Número de polos: 3P, 4P

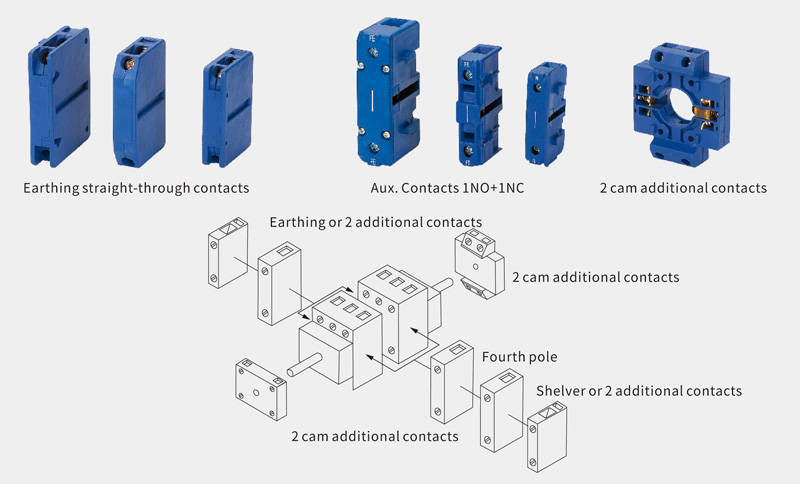

Contactos adicionales: 0 para contactos adicionales no incluidos, 1 para con contactos adicionales
Terminal neutro: 0 para terminal neutro no cerrado, 1 para con terminal neutro
Terminal de puesta a tierra: 0 para terminal de puesta a tierra no cerrado, 1 para con terminal de puesta a tierra.

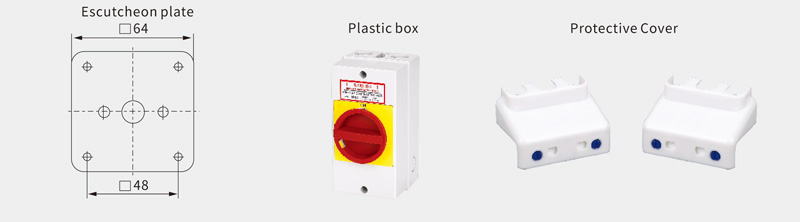

1. Placa de protección del candado
2. Placa de escudo
3. Instalación paralela de cerradura única
4.Interruptor de seguridad de cerradura de puerta con sistema de candado
5.Instalación de un solo orificio
Tipo de caja: 0 sin caja protectora, 1 con caja de plástico IP65
Parámetros técnicos
| Descripción | EKIS30-25(20) | EKIS30-32 | EKIS30-40 | EKIS30-63 | EKIS30-80 | EKIS30-100 | ||||||||
| Corriente térmica nominal Ith A | Yo | A | 25(20) | 32 | 40 | 63 | 80 | 100 | ||||||
| Tensión nominal de trabajo Ue V | Uno | V | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 | 240 | 440 |
| Valor nominal Ie/Pe | Es decir/Pe | |||||||||||||
| AC-21A | A/KW | 20/- | 20/- | 32/- | 32/- | 40/- | 40/- | 63/- | 63/- | 80/- | 80/- | 100/- | 100/- | |
| CA-22A | A/KW | 20/- | 20/- | 32/- | 32/- | 40/- | 40/- | 63/- | 63/- | 80/- | 80/- | 100/- | 100/- | |
| CA-23A | A/KW | 15/4 | 15/7.5 | 22/5.5 | 22/11 | 30/7,5 | 30/15 | 43/11 | 43/22 | 57/18,5 | 57/30 | 70/22 | 70/37 | |
| AC-3 | A/KW | 11,7/5,3 | 11,7/5,5 | 15/4 | 15/7.5 | 22/7.5 | 22/11 | 36/11 | 36/18,5 |
43/15 |
43/22 | 57/18,5 | 57/30 | |
● Tipo de corriente: 50 Hz CA
● Número de contactos principales: ON y OFF
● Frecuencia: 8 horas al día, 30 veces por hora
● Vida útil del mecanismo: 10 000 veces/AC-23, 6000 veces/AC-3, 2000 veces para contacto adicional

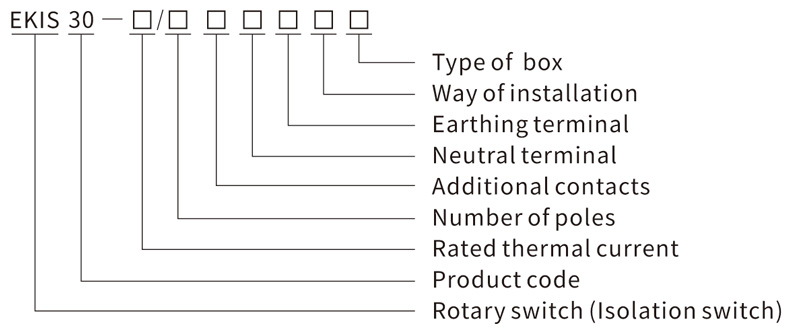

Cuando solicita nuestra serie EKIS30, necesitamos sus datos de la siguiente manera
1. Corriente de trabajo nominal, por ejemplo: EKIS30-20;
2. Código de accesorio, por favor escríbalo en orden
(1) Número de polos, por ejemplo: 3P;
(2) ¿Necesita contactos adicionales?: 0 no adjunto, 1 adjunto
(3) ¿Necesita terminal neutro: 0 no cerrado, 1 cerrado;
(4) ¿Necesita terminal de puesta a tierra: 0 no cerrado, 1 cerrado;
(5) Forma de instalación:
(6) Tipo de caja: 0 no cerrada, 1 cerrada.
(1) Tipo de placa de escudo: 1 placa de escudo;
(2) ¿Necesita una placa de escudo con hermeticidad: 0 No la incluye, 1 la incluye
(3) Color de la placa inferior: 1. Indica el color plateado; 2. Indica el color amarillo; 3. Compáralo con tu color
(4) Letra de carácter: 1 letra de denotación; 2 letra china; 3 signo especial
Si pide 40A/3P con contactos adicionales y terminal de puesta a tierra Placa de protección sin terminal neutro y
Caja de plástico. Debes escribir: EKIS30-40/310120
Si desea solicitar un interruptor de seguridad con cerradura de puerta de 32 A/3, debe escribir: EKIS30-32/300040.
Si desea pedir 40A/3 con contactos añadidos, terminal de tierra, placa de protección, placa hermética, amarilla,
Letra china, empuñadura K; sin terminal neutro y caja de plástico. Debe escribir: EKIS30-40/310120.1123.

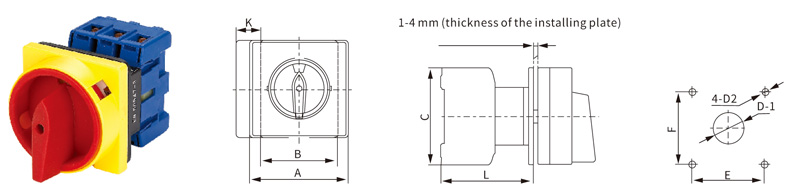

| Descripción EKIS30-20 |
Dimensiones (mm) | Instalación(mm) |  |
|||||||
| A | B | do | K | yo | mi | F | D1 | D2 | ||
| 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | φ10 | φ4.2 | ||
| EKIS30-25 | 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | φ10 | φ4.2 | |
| EKIS30-32 | 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | φ10 | φ4.2 | |
| EKIS30-40 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | φ10 | φ4.2 | |
| EKIS30-63 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | φ10 | φ4.2 | |
| EKIS30-80 | 64 | 70 | 80 | 22.5 | 82 | 48 | 48 | φ10 | φ4.2 | |
| EKIS30-100 | 64 | 70 | 80 | 22.5 | 82 | 48 | 48 | φ10 | φ4.2 | |

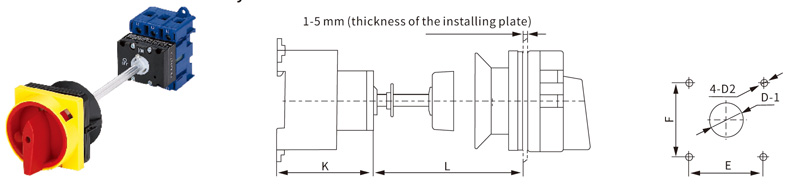

| Descripción EKIS30-20 |
Dimensiones (mm) | Instalación(mm) |  |
|||||
| K | L mín. | Lmáx. | mi | F | D1 | D2 | ||
| 50 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | ||
| EKIS30-25 | 50 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
| EKIS30-32 | 50 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
| EKIS30-40 | 61 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
| EKIS30-63 | 61 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
| EKIS30-80 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
| EKIS30-100 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |
Re: El producto se puede instalar en un riel DIN de 35 mm

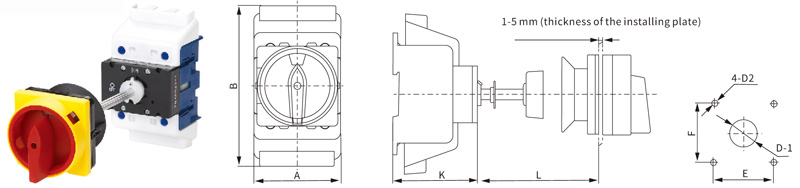

| Descripción EKIS30-80 |
Dimensiones (mm) | Instalación (mm) |  |
|||||||
| A | B | K | L mín. | Lmáx. | mi | F | D1 | D2 | ||
| 70 | 133 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | ||
| EKIS30-100 | 70 | 133 | 68 | 32 | 150 | 48 | 48 | φ22 | φ4.2 | |

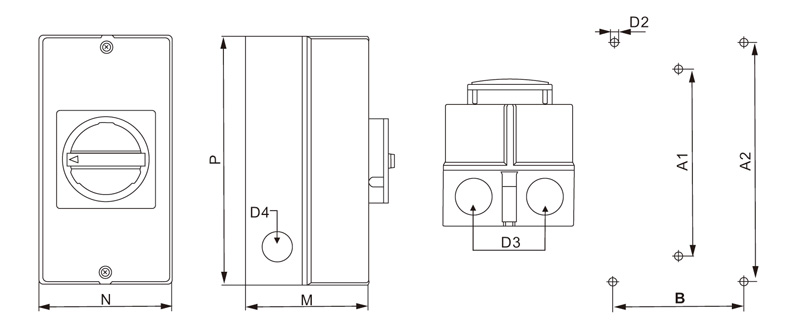

| Descripción EKIS30-20 |
Dimensiones (mm) | Instalación (mm) |  |
|||||||
| D3 | D4 | METRO | norte | PAG | A1 | A2 | B | D2 | ||
| φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4.2 | ||
| EKIS30-25 | φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4.2 | |
| EKIS30-32 | φ23 | φ19 | 85 | 83 | 160 | 150 | -- | -- | φ4.2 | |
| EKIS30-40 | φ29 | φ23 | 100 | 95 | 190 | 178 | -- | -- | φ4.2 | |
| EKIS30-63 | φ29 | φ23 | 100 | 95 | 190 | 178 | -- | -- | φ4.2 | |
| EKIS30-80 | φ37,5 | φ23 | 144 | 105 | 250 | -- | 229 | 124 | φ6,5 | |
| EKIS30-100 | φ37,5 | φ23 | 144 | 105 | 250 | -- | 229 | 124 | φ6,5 | |
|
N° de referencia |
Especificación |
|
EKIS30-3025-S |
Interruptor de aislamiento 3P 25A Panel de color plata 64*64mm |
|
EKIS30-3032-S |
Interruptor de aislamiento 3P 32A Panel de color plata 64*64mm |
|
EKIS30-3040-S |
Interruptor de aislamiento 3P 40A Panel de color plata 64*64mm |
|
EKIS30-3063-S |
Interruptor de aislamiento 3P 63A Panel de color plata 64*64mm |
|
EKIS30-3080-S |
Interruptor de aislamiento 3P 80A Panel de color plata 64*64mm |
|
EKIS30-3100-S |
Interruptor de aislamiento 3P 100A Panel de color plata 64*64mm |
|
EKIS30-4025-S |
Interruptor de aislamiento 4P 25A Panel de color plata 64*64mm |
|
EKIS30-4032-S |
Interruptor de aislamiento 4P 32A Panel de color plata 64*64mm |
|
EKIS30-4040-S |
Interruptor de aislamiento 4P 40A Panel de color plata 64*64mm |
|
EKIS30-4063-S |
Interruptor de aislamiento 4P 63A Panel de color plata 64*64mm |
|
EKIS30-4080-S |
Interruptor de aislamiento 4P 80A Panel de color plata 64*64mm |
|
EKIS30-4100-S |
Interruptor de aislamiento 4P 100A Color plateado Panel 64*64mm |
|
EKIS30-3025-R |
Interruptor de aislamiento 3P 25A Color rojo/amarillo Panel 64*64mm |
|
EKIS30-3032-R |
Interruptor de aislamiento 3P 32A Color rojo/amarillo Panel 64*64mm |
|
EKIS30-3040-R |
Interruptor de aislamiento 3P 40A Color rojo/amarillo Panel 64*64mm |
|
EKIS30-3063-R |
Interruptor de aislamiento 3P 63A Color rojo/amarillo 64*64mm |
|
EKIS30-3080-R |
Interruptor de aislamiento 3P 80A Color rojo/amarillo 64*64mm |
|
EKIS30-3100-R |
Interruptor de aislamiento 3P 100A Color rojo/amarillo 64*64mm |
|
EKIS30-4025-R |
Interruptor de aislamiento 4P 25A Color rojo/amarillo 64*64mm |
|
EKIS30-4032-R |
Interruptor de aislamiento 4P 32A Color rojo/amarillo 64*64mm |
|
EKIS30-4040-R |
Interruptor de aislamiento 4P 40A Color rojo/amarillo 64*64mm |
|
EKIS30-4063-R |
Interruptor de aislamiento 4P 63A Color rojo/amarillo 64*64mm |
|
EKIS30-4080-R |
Interruptor de aislamiento 4P 80A Color rojo/amarillo 64*64mm |
|
EKIS30-4100-R |
Interruptor de aislamiento 4P 100A Color rojo/amarillo 64*64mm |
|
EKIS30-3025-RS |
Interruptor de aislamiento 3P 25A Montaje en riel DIN PL64 rojo con eje 150mm |
|
EKIS30-3032-RS |
Interruptor de aislamiento 3P 32A Montaje en riel DIN PL64 rojo con eje 150mm |
|
EKIS30-3040-RS |
Interruptor de aislamiento 3P 40A Montaje en riel DIN PL64 rojo con eje 150mm |
|
EKIS30-3063-RS |
Interruptor de aislamiento 3P 63A Montaje en riel DIN PL64 rojo con Saft 150mm |
|
EKIS30-3080-RS |
Interruptor de aislamiento 3P 80A Montaje en riel DIN PL64 rojo con eje 150mm |
|
EKIS30-3100-RS |
Interruptor de aislamiento 3P 100A Montaje en riel DIN PL64 rojo con Eje 150mm |
|
EKIS30-4025-RS |
Interruptor Aislamiento 4P 25A Montaje en Riel Din Rojo PL64 con Eje 150mm |
|
EKIS30-4032-RS |
Interruptor Aislamiento 4P 32A Montaje en Riel Din Rojo PL64 con Eje 150mm |
|
EKIS30-4040-RS |
Interruptor Aislante 4P 40A Montaje en Carril Din Rojo PL64 con Eje 150mm |
|
EKIS30-4063-RS |
Interruptor Aislante 4P 63A Montaje en Carril Din Rojo PL64 con Eje 150mm |
|
EKIS30-4080-RS |
Interruptor Aislante 4P 80A Montaje en Carril Din Rojo PL64 con Eje 150mm |
|
EKIS30-4100-RS |
Interruptor Aislante 4P 100A Montaje en Carril Din Rojo PL64 con Eje 150mm |
|
EKIS30-3025-B |
Interruptor Aislante con Caja IP65 3P 25A Rojo PL64 |
|
EKIS30-3032-B |
Interruptor Aislante con Caja IP65 3P 32A Rojo PL64 |
|
EKIS30-3040-B |
Interruptor Aislante con Caja IP65 3P 40A Rojo PL64 |
|
EKIS30-3063-B |
Interruptor Aislante con Caja IP65 3P 63A Rojo PL64 |
|
EKIS30-3080-B |
Interruptor Aislante con Caja IP65 3P 80A Rojo PL64 |
|
EKIS30-3100-B |
Interruptor Aislante con Caja IP65 3P 100A Rojo PL64 |
|
EKIS30-4025-B |
Interruptor Aislante con Caja IP65 4P 25A Rojo PL64 |
|
EKIS30-4032-B |
Interruptor de Aislamiento con Caja IP65 4P 32A Rojo PL64 |
|
EKIS30-4040-B |
Interruptor de Aislamiento con Caja IP65 4P 40A Rojo PL64 |
|
EKIS30-4063-B |
Interruptor de Aislamiento con Caja IP65 4P 63A Rojo PL64 |
|
EKIS30-4080-B |
Interruptor de Aislamiento con Caja IP65 4P 80A Rojo PL64 |
|
EKIS30-4100-B |
Interruptor de Aislamiento con Caja IP65 4P 100A Rojo PL64 |
|
EKIS30-3025-DR |
Interruptor de Aislamiento Montaje en Riel DIN tipo 3P 25A |
|
EKIS30-3032-DR |
Interruptor de Aislamiento Montaje en Riel DIN tipo 3P 32A |
|
EKIS30-3025-DR |
Interruptor de Aislamiento Montaje en Riel DIN tipo 4P 25A |
|
EKIS30-3032-DR |
Interruptor de Aislamiento Montaje en Riel DIN tipo 4P 32A |
|
EKIS30-6025-S-DC |
Interruptor de Aislamiento CC 6P 650VDC 16A Panel Color Plata 64*64mm |
|
EKIS30-6032-S-DC |
Interruptor de Aislamiento CC 6P 650VDC 25A Panel Color Plata 64*64 mm |
|
EKIS30-6040-S-DC |
Interruptor de aislamiento de CC 6P 650 VCC 32 A Panel de color plateado 64*64 mm |
|
EKIS30-6025-R-DC |
Interruptor de aislamiento de CC 6P 650 VCC 16 A Panel rojo/amarillo 64*64 mm |
|
EKIS30-6032-R-DC |
Interruptor de aislamiento de CC 6P 650 VCC 25 A Panel rojo/amarillo 64*64 mm |
|
EKIS30-6040-R-DC |
Interruptor de aislamiento de CC 6P 650 VCC 32 A Panel rojo/amarillo 64*64 mm |
|
EKIS30-8025-S-DC |
Interruptor de aislamiento de CC 8P 800 VCC 16 A Panel de color plateado 64*64 mm |
|
EKIS30-8032-S-DC |
Interruptor de aislamiento de CC 8P 800 VCC 25 A Panel de color plateado 64*64 mm |
|
EKIS30-8040-S-DC |
Interruptor de aislamiento de CC 8P 800 VCC 32 A Panel de color plateado 64*64 mm |
|
EKIS30-8025-R-DC |
Interruptor de aislamiento de CC 8P 800 VCC 16 A Panel rojo/amarillo 64*64 mm |
|
EKIS30-8032-R-DC |
Interruptor de aislamiento de CC 8P 800 VCC 25 A Panel rojo/amarillo 64*64 mm |
|
EKIS30-8040-R-DC |
Interruptor de aislamiento de CC 8P 800 VCC 32 A Panel rojo/amarillo 64*64 mm |
|
EKIS30-4025-I-DC |
Interruptor de aislamiento de CC 4P 500 VCC 16 A Panel de color blanco 44*44 mm |
|
EKIS30-4032-I-DC |
Interruptor de aislamiento de CC 4P 500 VCC 25 A Panel de color blanco 44*44 mm |
|
EKIS30-4040-I-DC |
Interruptor de aislamiento de CC 4P 500 VCC 32 A Panel de color blanco 44*44 mm |
|
EKIS30-ET-32 |
Contactos de conexión a tierra de paso recto Montaje lateral para EKRS-25-32 |
|
EKIS30-ET-63 |
Contactos de conexión a tierra de paso recto Montaje lateral para EKRS-40-63 |
|
EKIS30-ET-100 |
Contactos de conexión a tierra de paso recto Montaje lateral para EKRS-80-100 |
|
EKIS30-AU11-32 |
Contactos auxiliares 1NO+1NC Montaje lateral para EKRS-25-32 |
|
EKIS30-AU11-63 |
Contactos auxiliares 1NO+1NC Montaje lateral para EKRS-40-63 |
|
EKIS30-AU11-100 |
Contactos auxiliares 1NO+1NC Montaje lateral para EKRS-80-100 |
|
EKIS30-AU11-32C |
Contactos auxiliares 1NO+1NC con montaje de leva para EKRS-25-32 |
|
EKIS30-PC-32 |
Cubierta de protección para EKRS-25-32 3P 2PCS/SET |
|
EKIS30-PC-63 |
Cubierta de protección para EKRS-40-63 3P 2PCS/SET |
|
EKIS30-PC-100 |
Cubierta de protección para EKRS-80-100 3P 2PCS/SET |
|
EKIS30-3025-RS-L |
Interruptor de aislamiento 3P 25A Montaje en riel DIN PL64 rojo con eje de 300 mm |
|
EKIS30-3032-RS-L |
Interruptor de aislamiento 3P 32A Montaje en riel DIN PL64 rojo con eje de 300 mm |
|
EKIS30-3040-RS-L |
Interruptor de aislamiento 3P 40A Interruptor de aislamiento 3P 63A para montaje en carril DIN, rojo PL64 con Saft 300mm |
|
EKIS30-3063-RS-L |
Interruptor de aislamiento 3P 80A para montaje en carril DIN, rojo PL64 con eje 300mm |
|
EKIS30-3080-RS-L |
Interruptor de aislamiento 3P 100A para montaje en carril DIN, rojo PL64 con eje 300mm |
|
EKIS30-3100-RS-L |
Interruptor de aislamiento 4P 25A para montaje en carril DIN, rojo PL64 con eje 300mm |
|
EKIS30-4025-RS-L |
Interruptor de aislamiento 4P 32A para montaje en carril DIN, rojo PL64 con eje 300mm |
|
EKIS30-4032-RS-L |
Interruptor de aislamiento de CC 8P 800 VCC 16 A Panel rojo/amarillo 64*64 mm |
|
EKIS30-4040-RS-L |
Interruptor de Aislamiento 4P 40A Montaje en Carril Din Rojo PL64 con Eje 300mm |
|
EKIS30-4063-RS-L |
Interruptor de Aislamiento 4P 63A Montaje en Carril Din Rojo PL64 con Eje 300mm |
|
EKIS30-4080-RS-L |
Interruptor de Aislamiento 4P 80A Montaje en Carril Din Rojo PL64 con Eje 300mm |
|
EKIS30-4100-RS-L |
Interruptor de Aislamiento 4P 100A Montaje en Carril Din Rojo PL64 con Eje 300mm |
