Protector contra sobretensiones de CA tipo 2 EKU5, Imax 20 kA, SPD de CA de clase II
Preguntar
● Aplicaciones compatibles: Tuya, Smart life
● Método de comunicación: WiFi, ZIGBEE, RS485
● Función: Control remoto, Temporización de encendido y apagado, Recierre automático
● Corriente nominal: 1~63 A
● Polos: 1, 2, 3, 4P
● Tensión nominal de funcionamiento: 240/415 V~
● Capacidad de corte nominal: 6 kA
● Curva de viaje: B, C
● Temperatura ambiente: -25℃ a +40℃

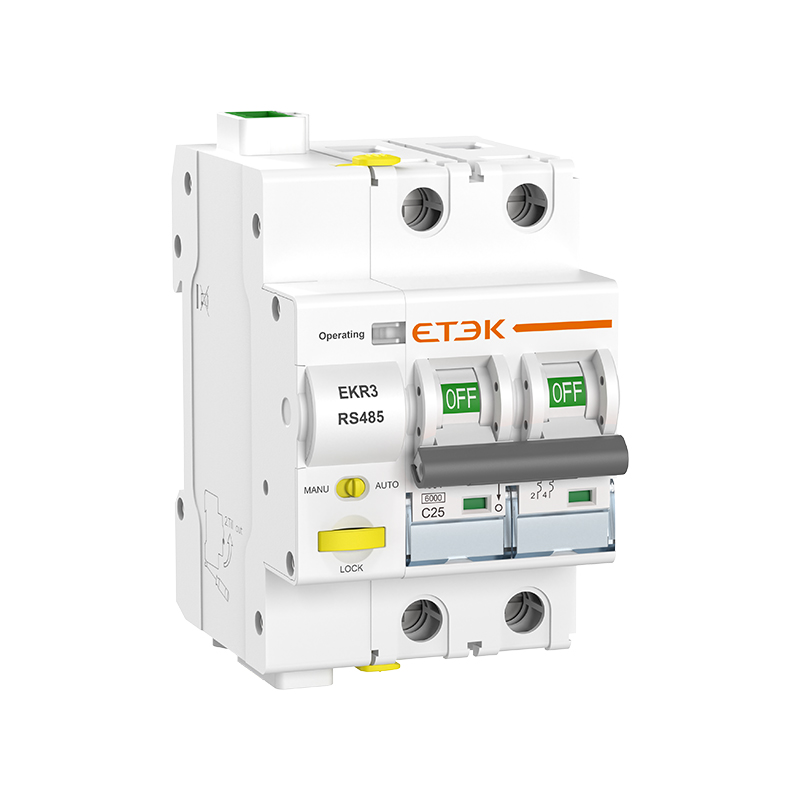

El disyuntor inteligente MCB Wi-Fi EKR3 permite la distribución remota de equipos disyuntores a través de la aplicación Tuya o una plataforma conectada a RS485. También cuenta con funciones de cierre y temporización de interruptores para obtener el estado de conmutación de los equipos.
Además, esta serie de disyuntores inteligentes ofrece una función de reconexión automática. En caso de una falla temporal en el sistema eléctrico, el producto se reconectará automáticamente después de dispararse para mejorar la confiabilidad del suministro eléctrico del circuito.
Proporciona protección contra sobrecargas y cortocircuitos. Cuando el interruptor se activa accidentalmente, no es necesario cerrarlo manualmente, lo que reduce los costos de mantenimiento manual, permite una resolución de problemas oportuna y mejora la eficiencia.
El control remoto de apertura y cierre, tareas de temporización y obtención del estado actual del interruptor se pueden realizar a través de Wi-Fi o una plataforma con conexión RS485.
Incorporado múltiples tiempos de recierre, la falla de cierre continua dentro de un cierto período de tiempo puede enviar una señal de alarma a través del indicador LED o la aplicación (para conocer el tiempo y los tiempos específicos, consulte la tabla de parámetros y también se puede configurar y ajustar según las necesidades).
Con interruptor de selección manual/automático y función de bloqueo mecánico.
Modelo | EKR3-WiFi | EKR3-RS485 |
Método de comunicación | Wi-Fi, ZigBee | RS485 |
Terminales de suministro | En | |
Consumo de energía | CA máx. 1 VA (en espera), máx. 20 VA (acción) | |
Tolerancia de tensión de alimentación | ±10% | |
Indicador de estado | LED verde | LED tricolor rojo, verde y amarillo |
Tiempo de viaje | ≤ 1 s | |
| Tamaño del terminal de suministro para cable | Máx. 2,5 mm² | |
Tiempos de recierre | 3 veces (personalizable) | 5 veces |
Tiempo de recierre | Primera vez: 10 segundos; Segunda vez: 60 segundos; Tercera vez: 300 segundos; Personalizable, no se puede cambiar después de la configuración inicial. | Primera vez: 60 segundos; Segundo tiempo: 90 segundos; La tercera vez: 1800 segundos; Cuarta vez: 2700 segundos; Quinta vez: 3600 segundos; Rango de ajuste de tiempo ajustable: 60-3600 segundos. |
Restablecer los tiempos de recierre | No más disparos ni reinicios manuales dentro de los 15 minutos posteriores al cierre exitoso | Sin disparo ni reinicio manual dentro de los 60 segundos posteriores al cierre exitoso. Rango de ajuste de tiempo ajustable: 5-600 segundos. |
Protección | Sobrecorriente y cortocircuito | |
Tipo de viaje | Termomagnético | |
Número de polos | 1P, 2P, 3P, 4P | |
Corrientes nominales (In) | 1,2,3,4,5,6,10,16,20,25,32,40,50,63A | |
Tensión nominal (Ue) | 240/415 V~ | |
Frecuencia nominal | 50/60 Hz | |
Capacidad de ruptura nominal | 6.000A | |
Impulso nominal con tensión estándar (1,2/50) Uimp | 6.000 V | |
Característica de liberación térmica | (1,13-1,45) x pulg. | |
Característica de liberación magnética | B: (3-5) x In, C: (5-10) x In | |
Temperatura ambiente | -20℃ a +40℃ | |
Temperatura de almacenamiento | -25℃ a +75℃ | |
Grado de contaminación | IP20 | |
Tamaño máximo de terminal MCB para cable | Máx. 2,5 mm² | |
Par de apriete máximo del MCB | 2,5 Nm | |
Conexión MCB | De arriba a abajo | |
| Instalación | Montaje en carril DIN de 35 mm | |
