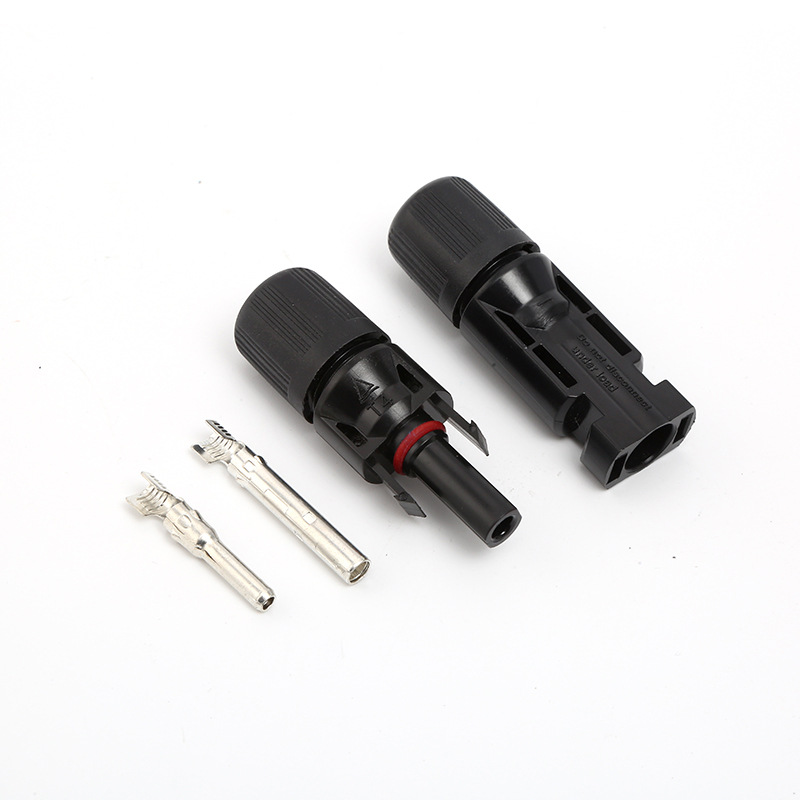

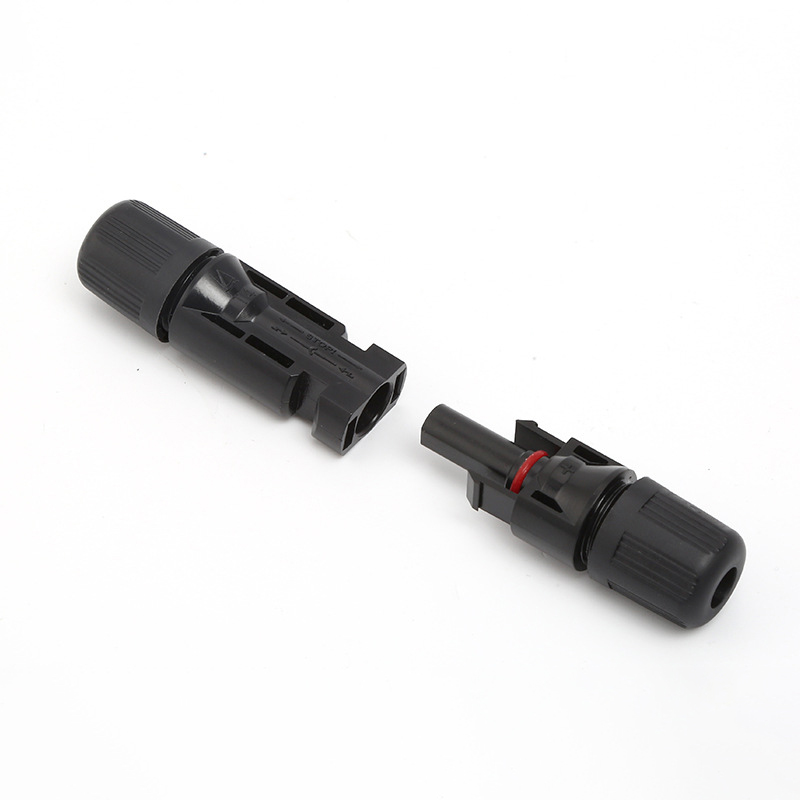

Conector de cable solar PV-EK01 1000VMC4

El conector de cable MC4 PV-EK01 es un conector macho-hembra duradero y seguro diseñado para aplicaciones de energía solar, que garantiza conexiones confiables entre paneles solares y componentes para una generación de energía eficiente.

● Norma: IEC60068-2-52
● Voltaje nominal: 1000 V CC
● Corriente nominal: ≤45A
● Rango de temperatura ambiente: -40...+90 ºC
● Grado de protección: IP67
● Material de contacto: cobre con baño de plata
● Material de aislamiento: PC/PPO
● Sistema de bloqueo: tipo a presión
● Tamaño del cable: 2,5, 4, 6 mm2
● Clase de protección: Clase II

Consultar AHORA PDF

Conector de cable solar PV-EK01 1000VMC4

Consultar AHORA PDF

Descripción general del producto

Parámetros técnicos

Descargar archivos

Productos recomendados

Consulta

Descripción general del producto

El conector de cable MC4 PV-EK01 es un conector macho-hembra duradero y seguro diseñado para aplicaciones de energía solar, que garantiza conexiones confiables entre paneles solares y componentes para una generación de energía eficiente.

Parámetros técnicos

Datos técnicos

Sistema de conectores	Ф2,5 mm, Ф4 mm, Ф6 mm
Tensión nominal	1000 V CC

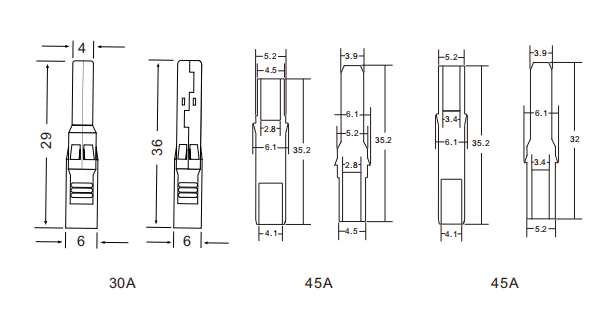

Corriente nominal	30 A (2,5 ^mm2 , ⁴ mm2, 6 ^mm2 ; 14 AWG, 12 AWG, 10 AWG)
Corriente nominal	45 A ( ⁴ mm2, ⁶ mm2; 12 AWG, 10 AWG)
Tensión de prueba	6 kV (50 Hz, 1 mín.)
Rango de temperatura ambiente	-40°C...+90°C
Temperatura límite superior	+105°C
Grado de protección	IP67
Resistencia de contacto de los conectores enchufables	0,5 mΩ
Clase de seguridad	Ⅱ
Material de contacto	Aleación de cobre versatil, estañada.
Material de aislamiento	PC/PPO
Sistema de bloqueo	Complemento
Clase de llama	UL-94-V0
