Conector de cable solar MC4 de 1000 V PV-EK02

El conector de cable MC4 PV-EK02 es un conector macho-hembra duradero y seguro diseñado para aplicaciones de energía solar, que garantiza conexiones confiables entre paneles solares y componentes para una generación de energía eficiente.

● Norma: IEC60068-2-52
● Voltaje nominal: 1000 V CC
● Corriente nominal: ≤45A
● Rango de temperatura ambiente: -40...+90 ºC
● Grado de protección: IP67

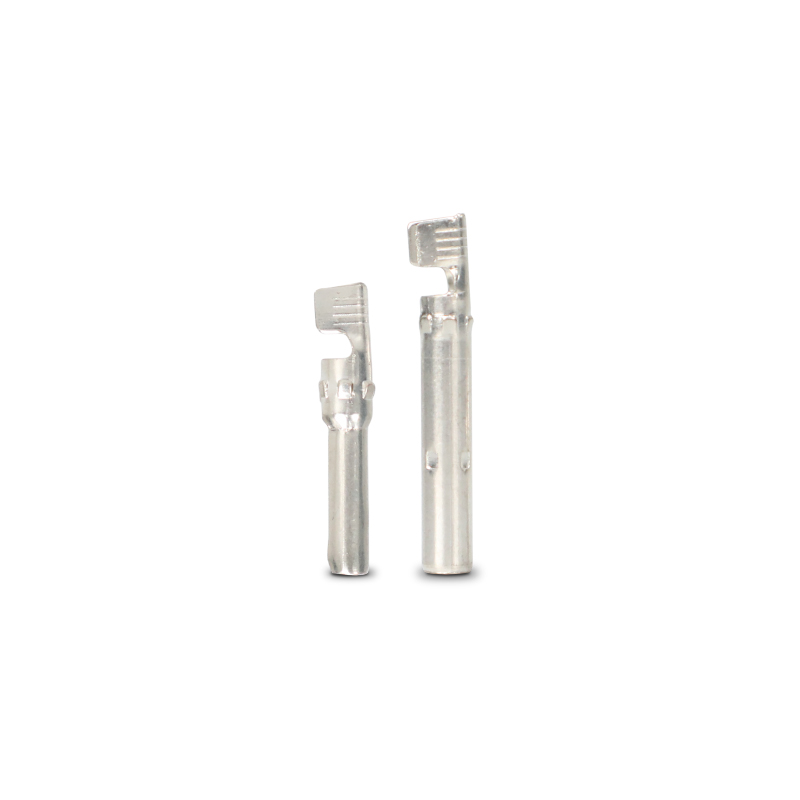

● Material de contacto: cobre con baño de plata
● Material de aislamiento: PC/PPO
● Sistema de bloqueo: tipo a presión
● Tamaño del cable: 2,5, 4, 6 mm2
● Clase de protección: Clase II

Consultar AHORA PDF

Conector de cable solar MC4 de 1000 V PV-EK02

Consultar AHORA PDF

Descripción general del producto

El conector de cable MC4 PV-EK02 es un conector macho-hembra duradero y seguro diseñado para aplicaciones de energía solar, que garantiza conexiones confiables entre paneles solares y componentes para una generación de energía eficiente.

PV-EK02 y PV-EK01 solo se diferencian en el estilo de fijación de las tuercas.

Parámetros técnicos

Datos técnicos

Sistema de conectores

Ф2,5 mm, Ф4 mm, Ф6 mm

Tensión nominal

1000 V CC

Corriente nominal

30 A (2,5 mm2 , 4 mm2, 6 mm2 ; 14 AWG, 12 AWG, 10 AWG)

45 A ( 4 mm2, 6 mm2; 12 AWG, 10 AWG)

Tensión de prueba

6 kV (50 Hz, 1 mín.)

Rango de temperatura ambiente

-40°C...+90°C

Temperatura límite superior

+105°C

Grado de protección

IP67

Resistencia de contacto de los conectores enchufables

0,5 mΩ

Clase de seguridad

Material de contacto

Aleación de cobre versatil, estañada.

Material de aislamiento

PC/PPO

Sistema de bloqueo

Complemento

Clase de llama

UL-94-V0

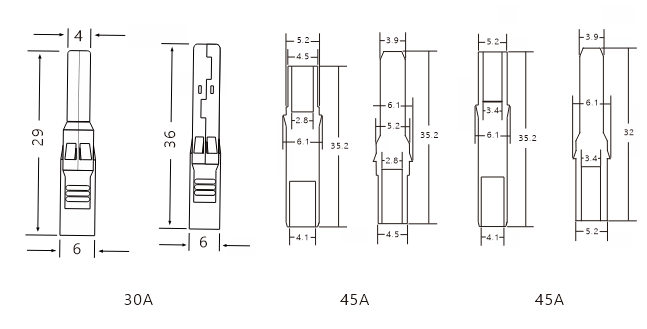

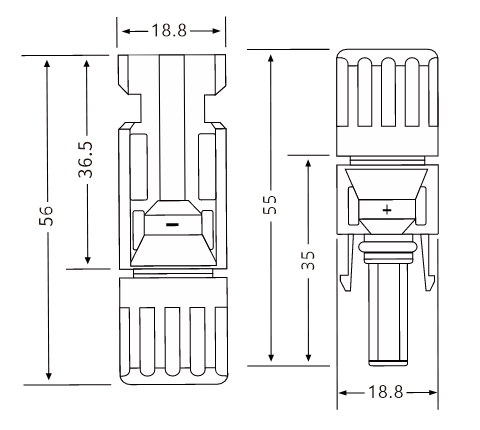

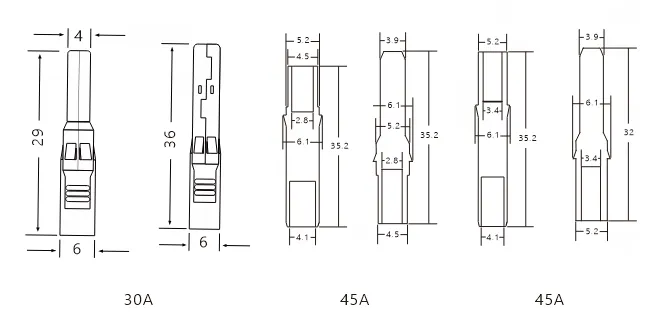

Dimensiones
