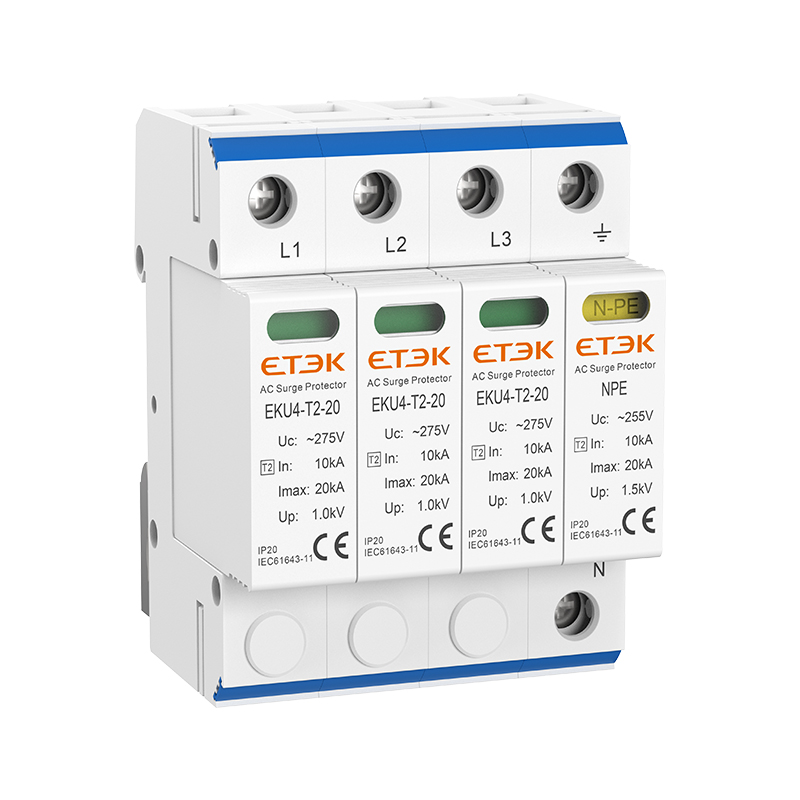

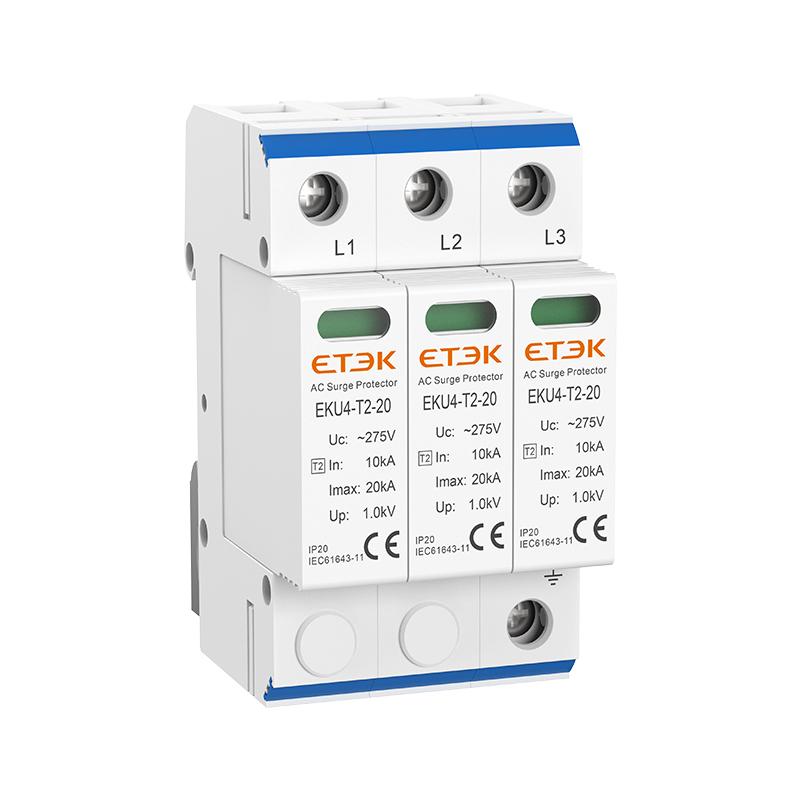

Protector contra sobretensiones de CA tipo 2 EKU4, Imax 20 kA, SPD de CA de clase II

Los dispositivos de protección contra sobretensiones modulares Imax 20 kA EKU4-T2-20 Tipo 2 ofrecen protección para equipos conectados a fuentes de alimentación de CA de bajo voltaje, protegiendo contra sobretensiones transitorias causadas por rayos locales o la conmutación de cargas eléctricas inductivas o capacitivas.

● Norma: IEC/EN 61643-11
● Clasificación de sobretensión: Imax=20 kA (8/20 µs)
● Categoría IEC/EN: Tipo 2/Clase II
● Tensión máxima de funcionamiento continuo: 275, 320, 385, 440 V
● Vivienda: Diseño enchufable

Consultar AHORA PDF

Descripción general del producto

El módulo N-PE y el módulo LN realizan una distinción mecánica para evitar combinaciones incorrectas de módulos SPD enchufables y los conectores cumplen con las disposiciones pertinentes del apartado 7.3.1 de la norma IEC61643-11. Por ejemplo, el cartucho del modo N-PE (que consta de un tubo de descarga de gas) se puede enchufar en el modo LN (que consta de un varistor), lo que puede provocar situaciones peligrosas como el inicio de un incendio.

Parámetros técnicos

Datos técnicos

Tabla 1

Número de polos	1P	2P	3P	4P	1P+NPE	3P+NPE
Sistemas de red	TN-S, TN-C, TT (solo LN)	TN-S	TN-C	TN-S	TT, TN-S
Modo de protección	L-PE, N-PE (solo TN-S), L-PEN, LN	PE de baja densidad y PE de baja densidad	L-PEN	PE de baja densidad y PE de baja densidad	LN, N-PE
Elementos de protección	MOV de alta energía				MOV y GDT de alta energía

Tabla 2

Tensión máxima de funcionamiento continuo (LN)	Uc	275 V	320 V	385 V	440 V
Tensión máxima de funcionamiento continuo (N-PE)	Uc	255 V
Corriente de descarga normal (8/20μs) (LN)/(N-PE)	En	10 kA
Corriente máxima de descarga (8/20μs) (LN)/(N-PE)	Imáx	20 kA
Nivel de protección de tensión (LN)/(N-PE)	Arriba	1,0 kV/1,5 kV	1,2 kV/1,5 kV	1,45 kV/1,5 kV	1,6 kV/1,5 kV
Nivel de protección de voltaje 5kA	Arriba	0,8 kV	1,0 kV	1,2 kV	1,4 kV
Tiempo de respuesta (LN)/(N-PE)	ejército de reserva	≤25 ns/≤100 ns
Rango de temperatura de funcionamiento	Tú	-40℃ a +80℃
Fusible de reserva máx.		125 A gL/gG
Indicación de estado de funcionamiento/fallo		Verde/Rojo (LN), Amarillo (N-PE)
Área de sección transversal (Mín.)/(Máx.)		4 mm²/35 mm²
Montaje		Riel DIN de 35 mm, EN 60715
Material de la carcasa		Plástico térmico UL94-V0
Grado de protección		IP20 (integrado)

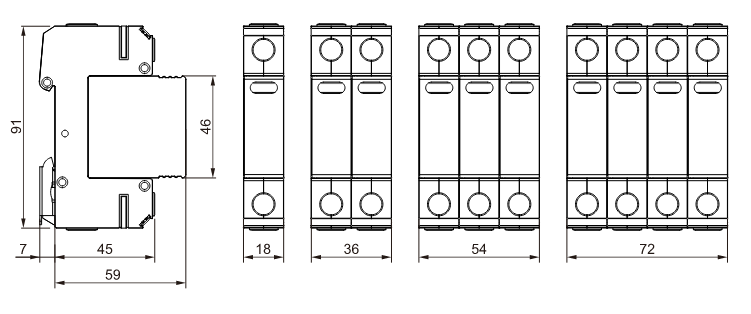

Dimensiones

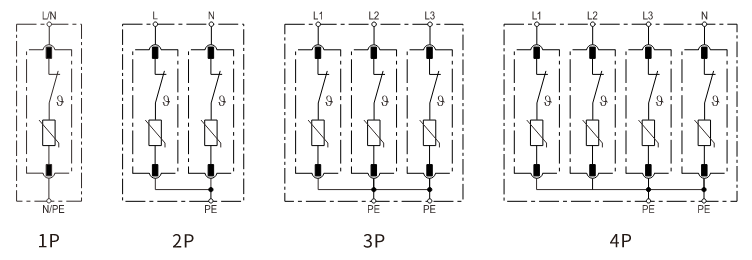

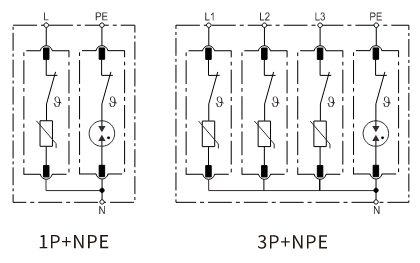

Diagrama de circuito básico

Tamaño de la instalación

Formulario de selección de productos

Número de polos	Voltaje CA de funcionamiento continuo máximo
Número de polos	275V	320V	385V	440V
1P	EKU5-T2-20-1P275	EKU5-T2-20-1P320	EKU5-T2-20-1P385	EKU5-T2-20-1P440
2P	EKU5-T2-20-2P275	EKU5-T2-20-2P320	EKU5-T2-20-2P385	EKU5-T2-20-2P440
3P	EKU5-T2-20-3P275	EKU5-T2-20-3P320	EKU5-T2-20-3P385	EKU5-T2-20-3P440
4P	EKU5-T2-20-4P275	EKU5-T2-20-4P320	EKU5-T2-20-4P385	EKU5-T2-20-4P440
1P+NPE	EKU5-T2-20-1PN275	EKU5-T2-20-1PN320	EKU5-T2-20-1PN385	EKU5-T2-20-1PN440
3P+NPE	EKU5-T2-20-3PN275	EKU5-T2-20-3PN320	EKU5-T2-20-3PN385	EKU5-T2-20-3PN440
Con señalización remota
1P	EKU5-T2-20-1P275S	EKU5-T2-20-1P320S	EKU5-T2-20-1P385S	EKU5-T2-20-1P440S
2P	EKU5-T2-20-2P275S	EKU5-T2-20-2P320S	EKU5-T2-20-2P385S	EKU5-T2-20-2P440S
3P	EKU5-T2-20-3P275S	EKU5-T2-20-3P320S	EKU5-T2-20-3P385S	EKU5-T2-20-3P440S
4P	EKU5-T2-20-4P275S	EKU5-T2-20-4P320S	EKU5-T2-20-4P385S	EKU5-T2-20-4P440S
1P+NPE	EKU5-T2-20-1PN275S	EKU5-T2-20-1PN320S	EKU5-T2-20-1PN385S	EKU5-T2-20-1PN440S
3P+NPE	EKU5-T2-20-3PN275S	EKU5-T2-20-3PN320S	EKU5-T2-20-3PN385S	EKU5-T2-20-3PN440S
