Protector contra sobretensiones CC tipo 1+2 EKU5, Imax 40 kA, protección contra sobretensiones CC clase I+II 500 V, 1000 V, 1500 V
Preguntar
● Norma: IEC/EN 61643-11
● Clasificación de sobretensión: Imax=40 kA (8/20 µs)
● Categoría IEC/EN: Clase II/Tipo 2
● Tensión máxima de funcionamiento continuo: 150, 275, 320, 385, 440 V
● Vivienda: Diseño enchufable
El dispositivo de protección contra sobretensiones de CA EKU5-T2-40 es un dispositivo de clase II diseñado para proteger contra sobretensiones transitorias causadas por operaciones de conmutación rápida o descargas indirectas de rayos. Puede descargar sobretensiones inducidas (8/20 μs) y es adecuado para su uso como segundo nivel de protección en paneles de distribución de suministro con protectores de tipo 1, o como primer nivel de protección para aplicaciones no expuestas directamente a descargas de rayos y sin un sistema de protección contra rayos externo.

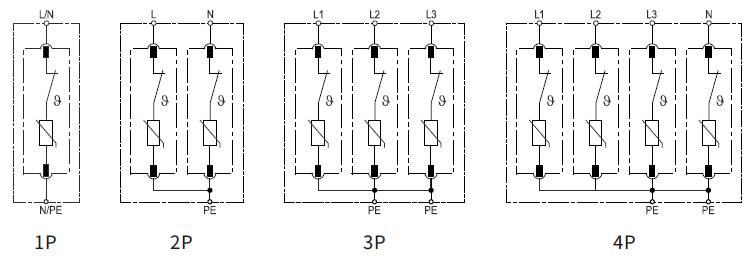

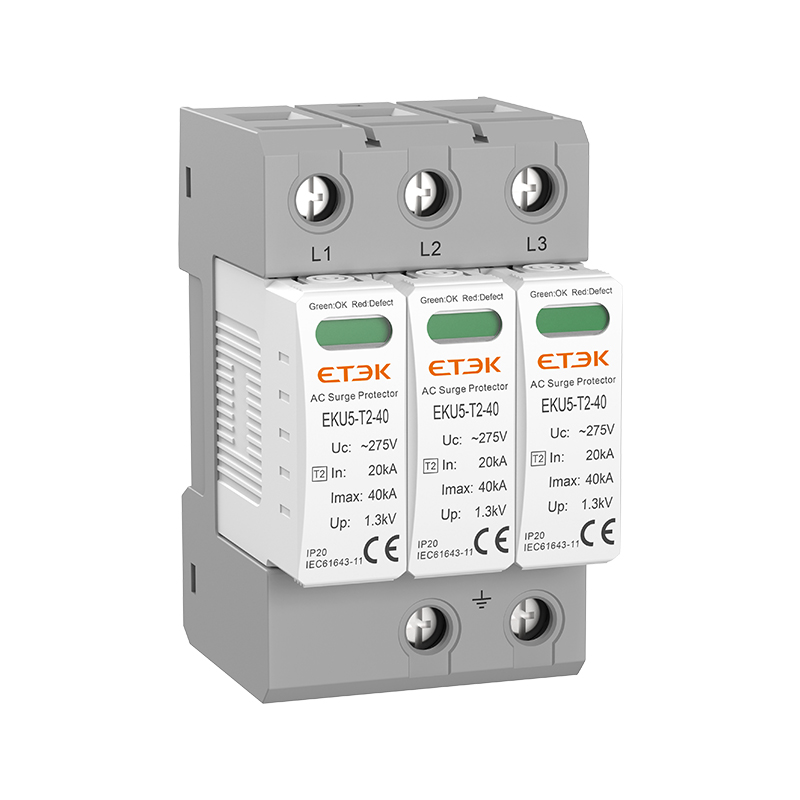

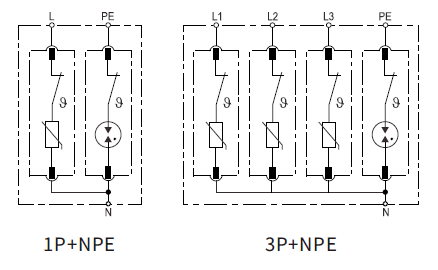

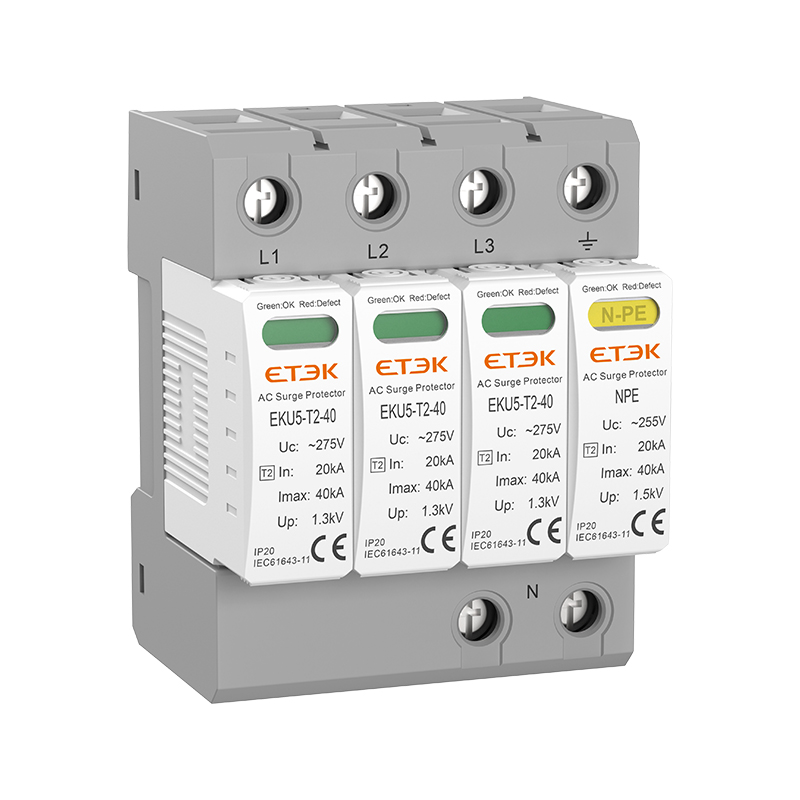

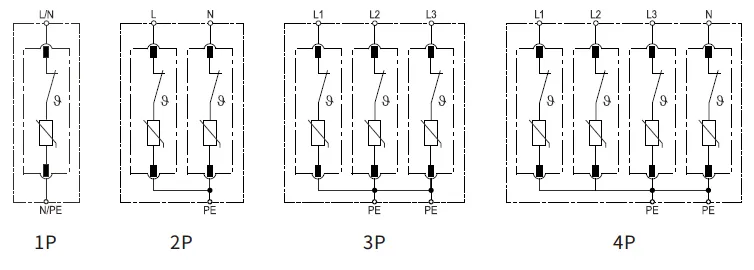

| Número de polos | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Sistemas de red | TN-S, TN-C, TT (solo LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Modo de protección | L-PE, N-PE (solo TN-S), L-PEN, LN | PE de baja densidad y PE de baja densidad | L-PEN | PE de baja densidad y PE de baja densidad | LN, N-PE | |
| Elementos de protección | MOV de alta energía | MOV y GDT de alta energía | ||||
| Tensión máxima de funcionamiento continuo (LN) | Uc | 150 V | 275 V | 320 V | 385 V | 440 V |
| Tensión máxima de funcionamiento continuo (N-PE) | Uc | 255 V | ||||
| Corriente de descarga normal (8/20μs) (LN)/(N-PE) | En | 20 kA | ||||
| Corriente máxima de descarga (8/20μs) (LN)/(N-PE) | Imáx | 40 kA | ||||
| Nivel de protección de tensión (LN)/(N-PE) | Arriba | 0,8 kV/1,5 kV | 1,3 kV/1,5 kV | 1,5 kV/1,5 kV | 1,8 kV/1,5 kV | 2,0 kV/1,5 kV |
| Nivel de protección de voltaje 5kA | Arriba | 0,6 kV | 1,0 kV | 1,2 kV | 1,4 kV | 1,6 kV |
| Tiempo de respuesta (LN)/(N-PE) | ejército de reserva | ≤25 ns/≤100 ns | ||||
| Rango de temperatura de funcionamiento | Tú | -40℃ a +80℃ | ||||
| Fusible de reserva máx. | 125 A gL/gG | |||||
| Indicación de estado de funcionamiento/fallo | Verde/Rojo (LN), Amarillo (N-PE) | |||||
| Área de sección transversal (Mín.)/(Máx.) | 4 mm²/35 mm² | |||||
| Montaje | Riel DIN de 35 mm, EN 60715 | |||||
| Material de la carcasa | Plástico térmico UL94-V0 | |||||
| Grado de protección | IP20 (integrado) | |||||

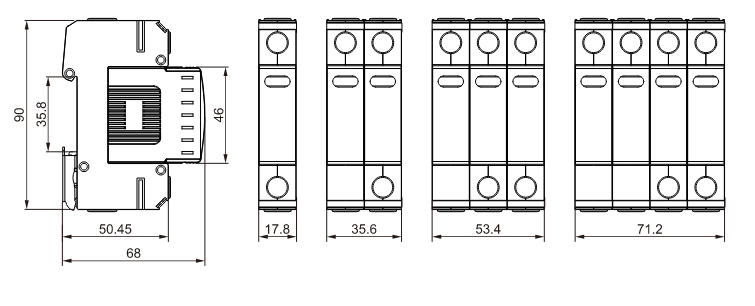

.png)
.png)
Lista de referencia de tipos de SPD |
|||||
| Número de polos | Voltaje CA de funcionamiento continuo máximo | ||||
| 150V | 275V | 320V | 385V | 440V | |
|
1P |
EKU5-T2-40-1P150 |
EKU5-T2-40-1P275 |
EKU5-T2-40-1P320 |
EKU5-T2-40-1P385 |
EKU5-T2-40-1P440 |
|
2P |
EKU5-T2-40-2P150 |
EKU5-T2-40-2P275 |
EKU5-T2-40-2P320 |
EKU5-T2-40-2P385 |
EKU5-T2-40-2P440 |
|
3P |
EKU5-T2-40-3P150 |
EKU5-T2-40-3P275 |
EKU5-T2-40-3P320 |
EKU5-T2-40-3P385 |
EKU5-T2-40-3P440 |
|
4P |
EKU5-T2-40-4P150 |
EKU5-T2-40-4P275 |
EKU5-T2-40-4P320 |
EKU5-T2-40-4P385 |
EKU5-T2-40-4P440 |
|
1P+NPE |
EKU5-T2-40-1PN150 |
EKU5-T2-40-1PN275 |
EKU5-T2-40-1PN320 |
EKU5-T2-40-1PN385 |
EKU5-T2-40-1PN440 |
|
3P+NPE |
EKU5-T2-40-3PN150 |
EKU5-T2-40-3PN275 |
EKU5-T2-40-3PN320 |
EKU5-T2-40-3PN385 |
EKU5-T2-40-3PN440 |
| Con señalización remota | |||||
|
1P |
EKU5-T2-40-1P150S |
EKU5-T2-40-1P275S |
EKU5-T2-40-1P320S |
EKU5-T2-40-1P385S |
EKU5-T2-40-1P440S |
|
2P |
EKU5-T2-40-2P150S |
EKU5-T2-40-2P275S |
EKU5-T2-40-2P320S |
EKU5-T2-40-2P385S |
EKU5-T2-40-2P440S |
|
3P |
EKU5-T2-40-3P150S |
EKU5-T2-40-3P275S |
EKU5-T2-40-3P320S |
EKU5-T2-40-3P385S |
EKU5-T2-40-3P440S |
|
4P |
EKU5-T2-40-4P150S |
EKU5-T2-40-4P275S |
EKU5-T2-40-4P320S |
EKU5-T2-40-4P385S |
EKU5-T2-40-4P440S |
|
1P+NPE |
EKU5-T2-40-1PN150S |
EKU5-T2-40-1PN275S |
EKU5-T2-40-1PN320S |
EKU5-T2-40-1PN385S |
EKU5-T2-40-1PN440S |
|
3P+NPE |
EKU5-T2-40-3PN150S |
EKU5-T2-40-3PN275S |
EKU5-T2-40-3PN320S |
EKU5-T2-40-3PN385S |
EKU5-T2-40-3PN440S |
