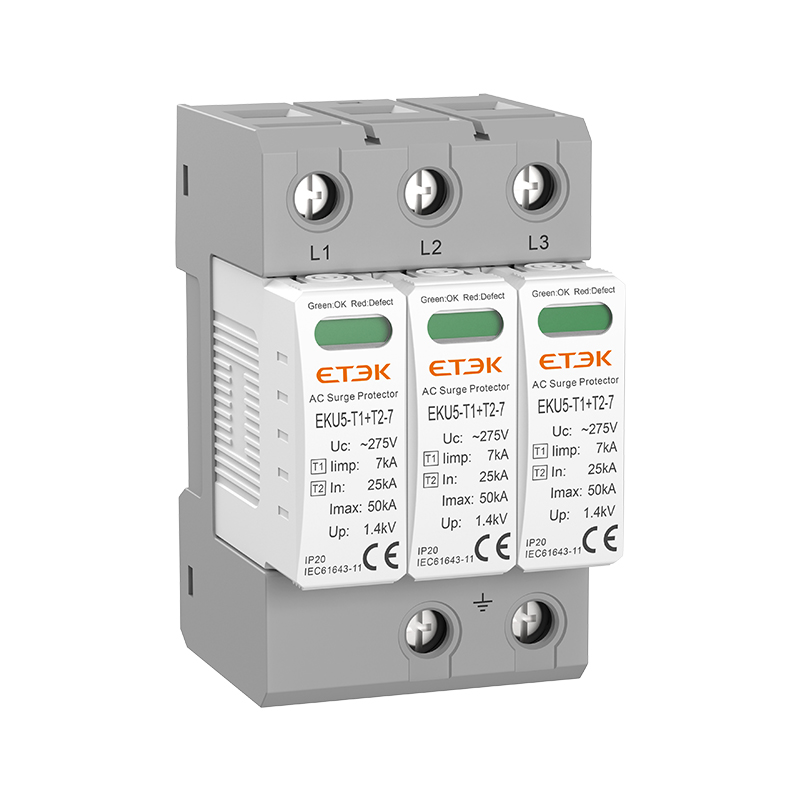

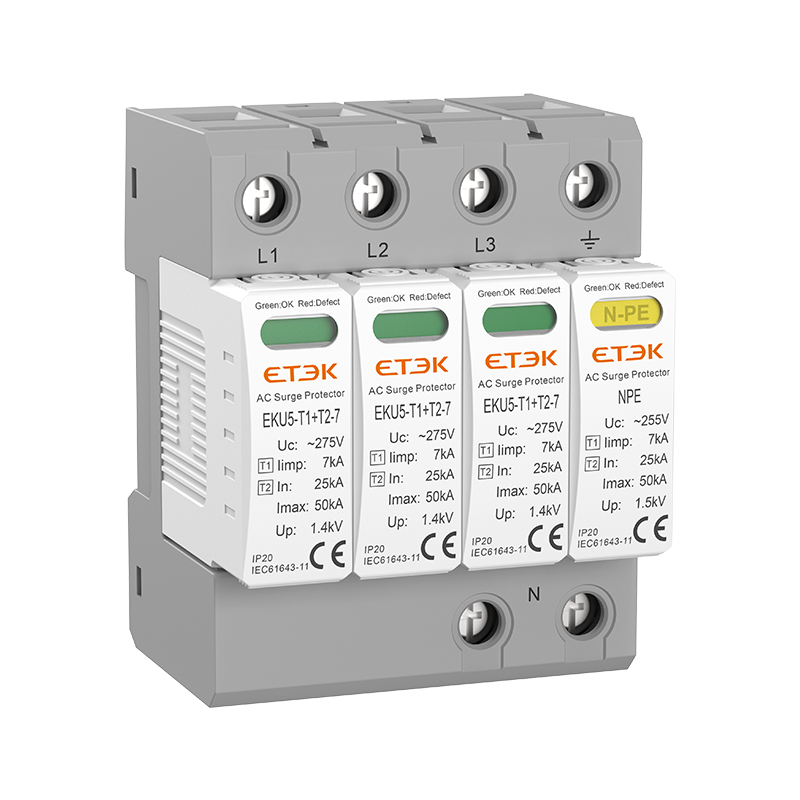

Dispositivo de protección contra sobretensiones de CA EKU5, tipo 1+2, Iimp 7 kA, clase I+II

El EKU5-T1+T2-7 es un protector de corriente alterna de tipo 1+2. El producto también admite señalización remota. Esta serie es una tecnología innovadora de disparo y corte. Alcance de voltaje CA de operación continua máxima de 440 V, alcance de corriente de impulso de rayo de 7 kA.

● Norma: IEC/EN 61643-11
● Clasificación de sobretensión: Iimp=7 kA (10/350 µs), In=25 kA (8/20 µs)
● Categoría IEC/EN: Clase I+II / Tipo 1+2
● Tensión máxima de funcionamiento continuo: 150, 275, 320, 385, 440 V
● Vivienda: Diseño enchufable

Consultar AHORA PDF

Descripción general del producto

Descripción

EKU5-T1+T2-7 es una serie de dispositivos de protección contra sobretensiones CA de 7 kA de clase I+II Iimp diseñados para proteger contra descargas de rayos indirectas y directas de baja intensidad. Estos SPD están equipados con varistores de óxido metálico de alta energía, lo que garantiza un tiempo de respuesta bajo y características adecuadas para protección tanto de clase I como de clase II. El diseño modular con insertos enchufables permite un reemplazo fácil y rápido de los módulos de función en caso de que el MOV llegue al final de su vida útil debido a una alta intensidad o picos de sobretensión frecuentes.

Parámetros técnicos

Datos técnicos

Tabla 1

Número de polos	1P	2P	3P	4P	1P+NPE	3P+NPE
Sistemas de red	TN-S, TN-C, TT (solo LN)	TN-S	TN-C	TN-S	TT, TN-S
Modo de protección	L-PE, N-PE (solo TN-S), L-PEN, LN	PE de baja densidad y PE de baja densidad	L-PEN	PE de baja densidad y PE de baja densidad	LN, N-PE
Elementos de protección	MOV de alta energía				MOV y GDT de alta energía

Tabla 2

Tensión máxima de funcionamiento continuo (LN)	Uc	150 V	275 V	320 V	385 V	440 V
Tensión máxima de funcionamiento continuo (N-PE)	Uc	255 V
Corriente de descarga de impulso (10/350μs)	Implícito	7 kA
Corriente de descarga normal (8/20μs)	En	25 kA
Corriente máxima de descarga (8/20μs)	Imáx	50 kA
Nivel de protección de tensión (LN)/(N-PE)	Arriba	1,2 kV/1,5 kV	1,4 kV/1,5 kV	1,6 kV/1,5 kV	1,8 kV/1,5 kV	2,0 kV/1,5 kV
Nivel de protección de voltaje 5kA	Arriba	1,0 kV	1,2 kV	1,4 kV	1,5 kV	1,6 kV
Tiempo de respuesta (LN)/(N-PE)	ejército de reserva	≤25 ns/≤100 ns
Rango de temperatura de funcionamiento	Tú	-40℃ a +80℃
Fusible de reserva máx.		160 A gL/gG
Indicación de estado de funcionamiento/fallo		Verde/Rojo (LN), Amarillo (N-PE)
Área de sección transversal (Mín.)/(Máx.)		4 mm²/35 mm²
Montaje		Riel DIN de 35 mm, EN 60715
Material de la carcasa		Plástico térmico UL94-V0
Grado de protección		IP20 (integrado)

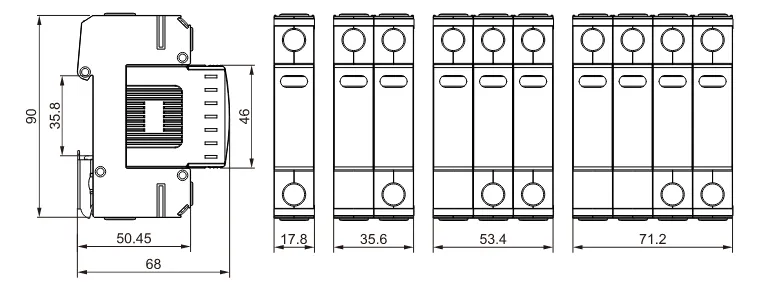

Dimensiones

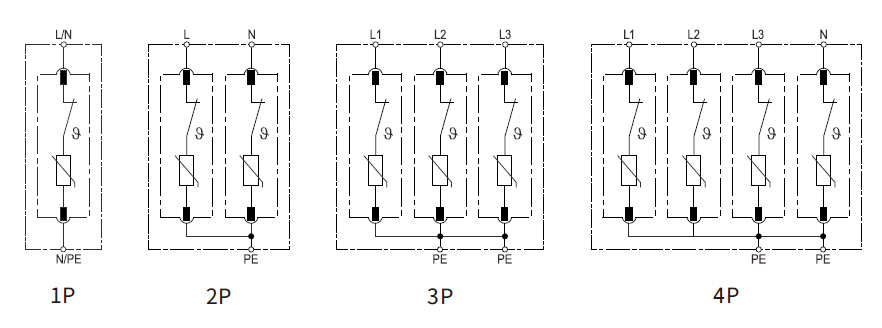

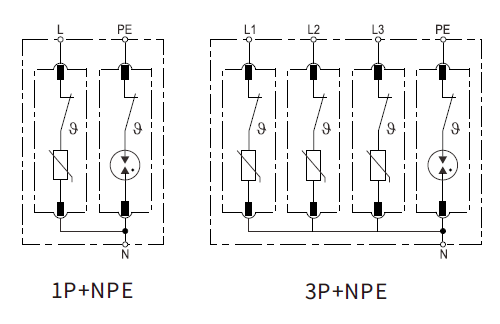

Diagrama de circuito básico

Tamaño de la instalación

Formulario de selección de productos

Número de polos	Voltaje CA de funcionamiento continuo máximo
Número de polos	150V	275V	320V	385V	440V
1P	EKU5-T1+T2-7-1P150	EKU5-T1+T2-7-1P275	EKU5-T1+T2-7-1P320	EKU5-T1+T2-7-1P385	EKU5-T1+T2-7-1P440
2P	EKU5-T1+T2-7-2P150	EKU5-T1+T2-7-2P275	EKU5-T1+T2-7-2P320	EKU5-T1+T2-7-2P385	EKU5-T1+T2-7-2P440
3P	EKU5-T1+T2-7-3P150	EKU5-T1+T2-7-3P275	EKU5-T1+T2-7-3P320	EKU5-T1+T2-7-3P385	EKU5-T1+T2-7-3P440
4P	EKU5-T1+T2-7-4P150	EKU5-T1+T2-7-4P275	EKU5-T1+T2-7-4P320	EKU5-T1+T2-7-4P385	EKU5-T1+T2-7-4P440
1P+NPE	EKU5-T1+T2-7-1PN150	EKU5-T1+T2-7-1PN275	EKU5-T1+T2-7-1PN320	EKU5-T1+T2-7-1PN385	EKU5-T1+T2-7-1PN440
3P+NPE	EKU5-T1+T2-7-3PN150	EKU5-T1+T2-7-3PN275	EKU5-T1+T2-7-3PN320	EKU5-T1+T2-7-3PN385	EKU5-T1+T2-7-3PN440
Con señalización remota
1P	EKU5-T1+T2-7-1P150S	EKU5-T1+T2-7-1P275S	EKU5-T1+T2-7-1P320S	EKU5-T1+T2-7-1P385S	EKU5-T1+T2-7-1P440S
2P	EKU5-T1+T2-7-2P150S	EKU5-T1+T2-7-2P275S	EKU5-T1+T2-7-2P320S	EKU5-T1+T2-7-2P385S	EKU5-T1+T2-7-2P440S
3P	EKU5-T1+T2-7-3P150S	EKU5-T1+T2-7-3P275S	EKU5-T1+T2-7-3P320S	EKU5-T1+T2-7-3P385S	EKU5-T1+T2-7-3P440S
4P	EKU5-T1+T2-7-4P150S	EKU5-T1+T2-7-4P275S	EKU5-T1+T2-7-4P320S	EKU5-T1+T2-7-4P385S	EKU5-T1+T2-7-4P440S
1P+NPE	EKU5-T1+T2-7-1PN150S	EKU5-T1+T2-7-1PN275S	EKU5-T1+T2-7-1PN320S	EKU5-T1+T2-7-1PN385S	EKU5-T1+T2-7-1PN440S
3P+NPE	EKU5-T1+T2-7-3PN150S	EKU5-T1+T2-7-3PN275S	EKU5-T1+T2-7-3PN320S	EKU5-T1+T2-7-3PN385S	EKU5-T1+T2-7-3PN440S
