Dispositivo de protección contra sobretensiones fotovoltaicas de clase II, Imax 40 kA, tipo 2 EKU5
Preguntar
● Norma: IEC/EN 61643-11
● Clasificación de sobretensión: Iimp = hasta 12,5 kA (10/350 µs), In = hasta 30 kA (8/20 µs)
● Categoría IEC/EN: Clase I+II / Tipo 1+2
● Tensión máxima de funcionamiento continuo: desde 150 V hasta 385 V CA
● Vivienda: Diseño enchufable

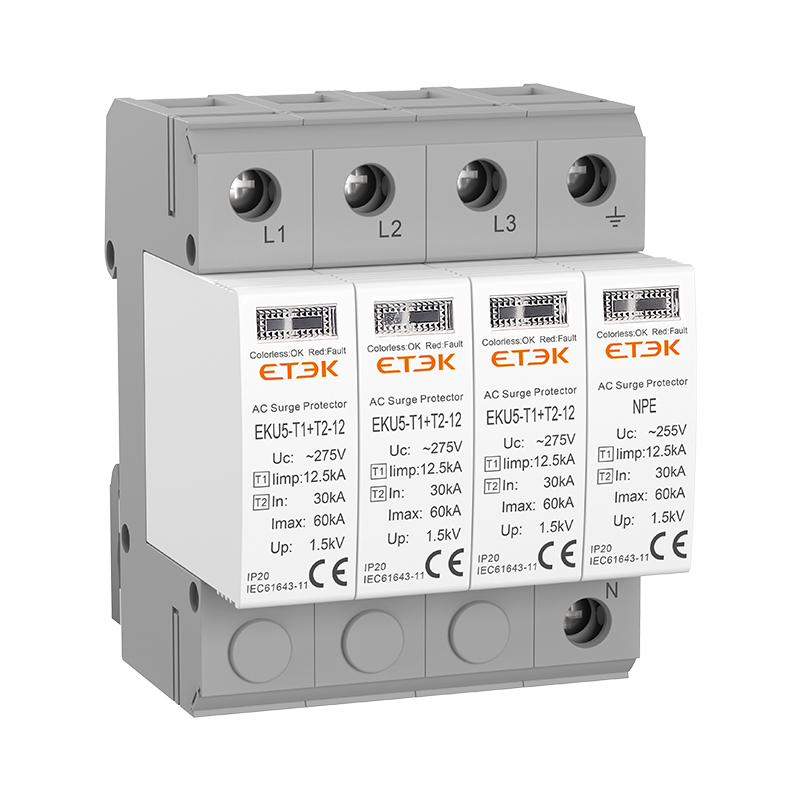

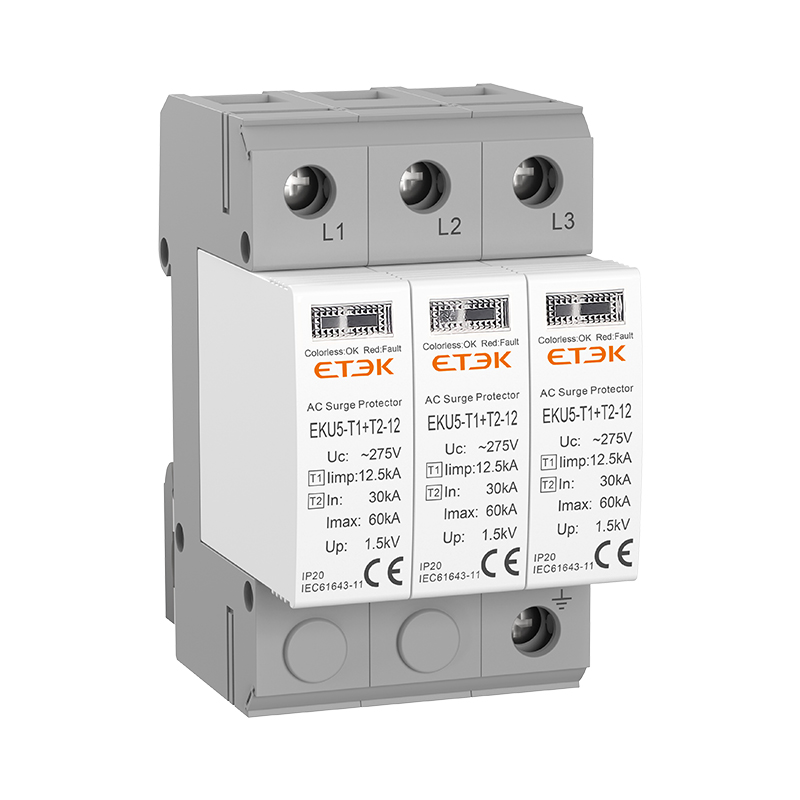

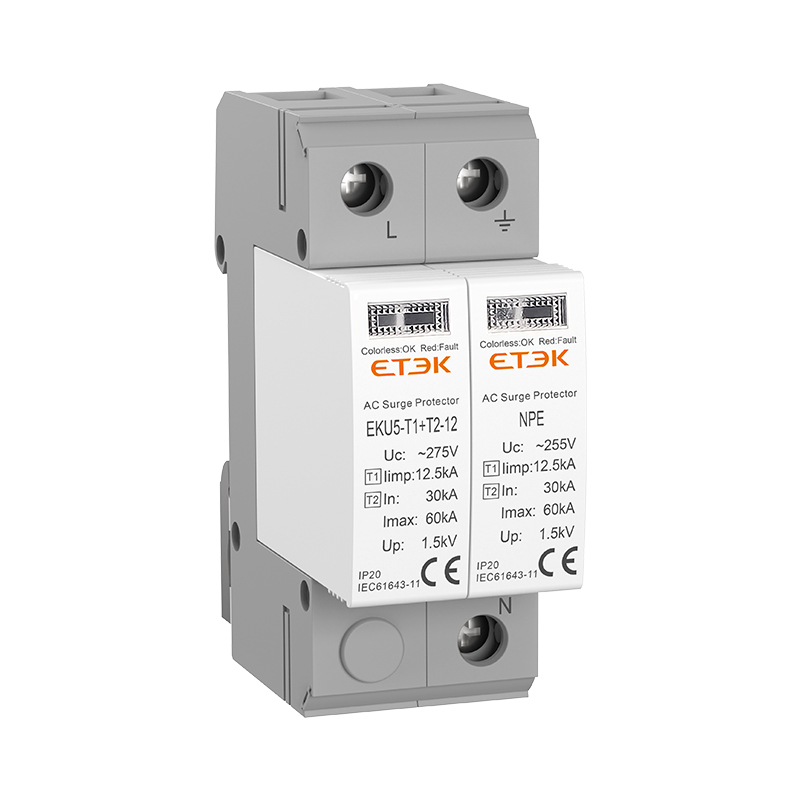

Los EKU5-T1+T2-12 son una serie de dispositivos de protección contra sobretensiones de CA de 12,5 kA de clase I+II Iimp diseñados para proteger contra descargas de rayos indirectas y directas de baja intensidad. Estos SPD están equipados con varistores de óxido metálico de alta energía, lo que garantiza un tiempo de respuesta bajo y características adecuadas para protección tanto de clase I como de clase II. El diseño modular con insertos enchufables permite un reemplazo fácil y rápido de los módulos de función en caso de que el MOV llegue al final de su vida útil debido a una alta intensidad o picos de sobretensión frecuentes.
| Número de polos | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Sistemas de red | TN-S, TN-C, TT (solo LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Modo de protección | L-PE,N-PE(solo TN-S), L-PEN,LN | L-PE, N-PE | L-PEN | L-PE, N-PE | LN,N-PE | |
| Elementos de protección | MOV de alta energía | MOV y GDT de alta energía | ||||
| Máxima tensión de funcionamiento continuo CA | Uc(LN) | 150 V | 275 V | 320 V | 385 V |
| Uc(N-PE) | 255 V | ||||
| Corriente de descarga de impulso (10/350μs) | cojear | 12,5 kA | |||
| Corriente de descarga normal (8/20μs) | En | 30 kA | |||
| Corriente máxima de descarga (8/20μs) | Imáx | 60 kA | |||
| Nivel de protección de tensión (LN)/(N-PE) | Arriba | 1,2 kV/1,5 kV | 1,5 kV/1,5 kV | 1,6 kV/1,5 kV | 1,8 kV/1,5 kV |
| Nivel de protección de voltaje 5kA | ≤0,6 kV | ≤1,0 kV | ≤1,2 kV | ≤1,3 kV | |
| Tiempo de respuesta (LN)/(N-PE) | ejército de reserva | ≤25 ns/≤100 ns | |||
| Rango de temperatura de funcionamiento | Tú | -40℃ a +80℃ | |||
| Fusible de respaldo máximo | 160 A gL/gG | ||||
| Estado de funcionamiento/Indicación de falla | Verde/Rojo (LN), Amarillo (N-PE) | ||||
| Área de sección transversal (Mín.)/(Máx.) | 4 mm²/35 mm² | ||||
| Para montar en | Riel DIN de 35 mm | ||||
| Material adjunto | Plástico térmico UL94-V0 | ||||
| Grado de protección | IP20 (integrado) | ||||

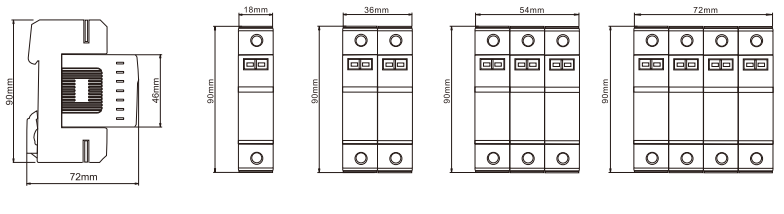

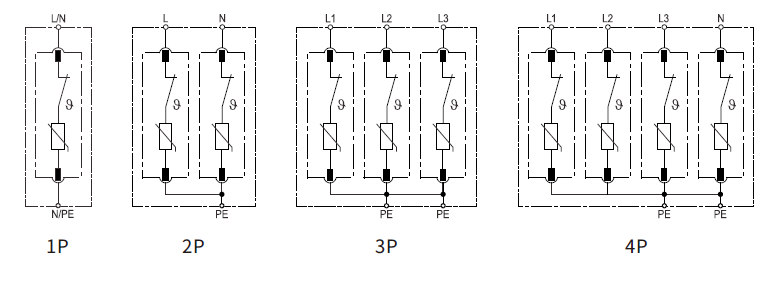

-Basic-circuit-Diagram.png)

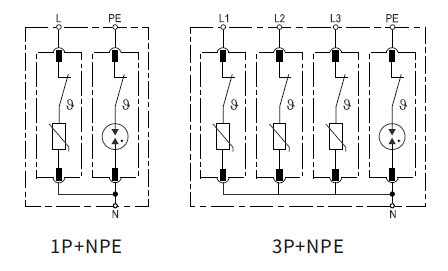

-Basic-Circuit-Diagram.png)
| Número de polos | Voltaje CA de funcionamiento continuo máximo | |||
| 150V | 275V | 320V | 385V | |
| 1P | EKU5-T1+T2-12-1P150 | EKU5-T1+T2-12-1P275 | EKU5-T1+T2-12-1P320 | EKU5-T1+T2-12-1P385 |
| 2P | EKU5-T1+T2-12-2P150 | EKU5-T1+T2-12-2P275 | EKU5-T1+T2-12-2P320 | EKU5-T1+T2-12-2P385 |
| 3P | EKU5-T1+T2-12-3P150 | EKU5-T1+T2-12-3P275 | EKU5-T1+T2-12-3P320 | EKU5-T1+T2-12-3P385 |
| 4P | EKU5-T1+T2-12-4P150 | EKU5-T1+T2-12-4P275 | EKU5-T1+T2-12-4P320 | EKU5-T1+T2-12-4P385 |
| 1P+NPE | EKU5-T1+T2-12-1PN150 | EKU5-T1+T2-12-1PN275 | EKU5-T1+T2-12-1PN320 | EKU5-T1+T2-12-1PN385 |
| 3P+NPE | EKU5-T1+T2-12-3PN150 | EKU5-T1+T2-12-3PN275 | EKU5-T1+T2-12-3PN320 | EKU5-T1+T2-12-3PN385 |
| Con señalización remota | ||||
| 1P | EKU5-T1+T2-12-1P150S | EKU5-T1+T2-12-1P275S | EKU5-T1+T2-12-1P320S | EKU5-T1+T2-12-1P385S |
| 2P | EKU5-T1+T2-12-2P150S | EKU5-T1+T2-12-2P275S | EKU5-T1+T2-12-2P320S | EKU5-T1+T2-12-2P385S |
| 3P | EKU5-T1+T2-12-3P150S | EKU5-T1+T2-12-3P275S | EKU5-T1+T2-12-3P320S | EKU5-T1+T2-12-3P385S |
| 4P | EKU5-T1+T2-12-4P150S | EKU5-T1+T2-12-4P275S | EKU5-T1+T2-12-4P320S | EKU5-T1+T2-12-4P385S |
| 1P+NPE | EKU5-T1+T2-12-1PN150S | EKU5-T1+T2-12-1PN275S | EKU5-T1+T2-12-1PN320S | EKU5-T1+T2-12-1PN385S |
| 3P+NPE | EKU5-T1+T2-12-3PN150S | EKU5-T1+T2-12-3PN275S | EKU5-T1+T2-12-3PN320S | EKU5-T1+T2-12-3PN385S |
