Diferencia entre MCB y MCCB en sistemas eléctricos

Hora de publicación: Autor: ETEK Electric Visita: 1347 Compartir:

Introducción:

En el campo de la seguridad eléctrica, los disyuntores en miniatura (MCB) y los disyuntores en caja moldeada (MCCB) son fundamentales para proteger los circuitos eléctricos contra sobrecargas o cortocircuitos. Aunque parecen similares, están diseñados para diferentes aplicaciones y tienen características distintivas adaptadas a requisitos específicos de los sistemas eléctricos.



Qué es un MCB (disyuntor miniatura)?

Un MCB es un tipo de interruptor eléctrico diseñado para apagar automáticamente el circuito eléctrico durante condiciones anormales, como sobrecargas y cortocircuitos, en instalaciones domésticas o comerciales. Proporciona protección para cargas más pequeñas y se utiliza normalmente en circuitos de baja corriente.

Características principales de MCB:

- Tamaño compacto

- Diseñado para aplicaciones de baja corriente (hasta 100 amperios)

- Ofrece protección contra sobrecarga y cortocircuito.

- Respuesta rápida a condiciones de falla

- Fácil de restablecer sin necesidad de reemplazo.

- Adecuado para aplicaciones residenciales y comerciales ligeras.



Qué es un MCCB (disyuntor de caja moldeada)?

MCCB significa disyuntor de caja moldeada, que es un tipo de dispositivo de protección eléctrica que puede manejar valores nominales de corriente más altos y puede proporcionar configuraciones de disparo ajustables. Los MCCB se utilizan en entornos industriales, así como en aplicaciones comerciales donde se requiere una mayor capacidad de carga de corriente.



Características principales del MCCB:

- De mayor tamaño que los MCB

- Mayores clasificaciones de corriente (hasta 2500 amperios o más)

- Configuraciones de viaje ajustables para una protección precisa

- Proporciona protección contra sobrecarga, cortocircuito y falla a tierra.

- Adecuado para aplicaciones industriales y equipos de alta potencia.

- Se puede utilizar como disyuntor principal para todo un sistema.

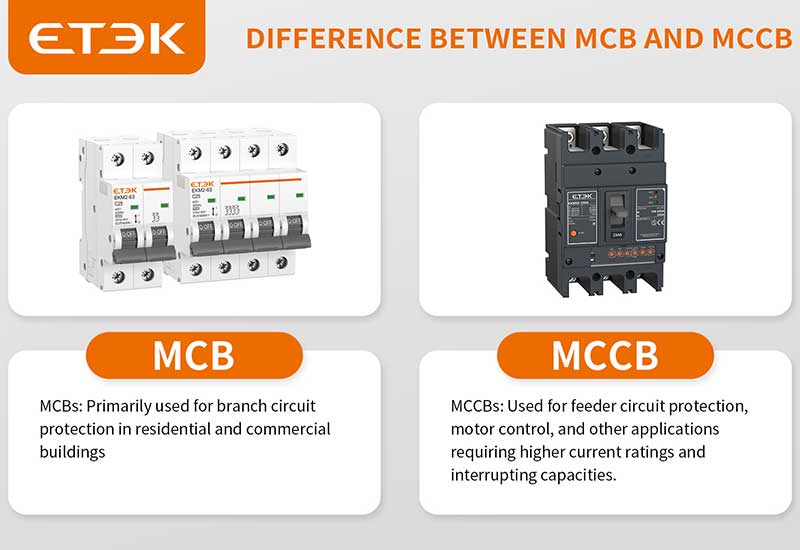

Diferencias entre MCB y MCCB:

1. Corriente nominal: los disyuntores magnetotérmicos se utilizan normalmente para circuitos con corrientes nominales más bajas, que normalmente no superan los 100 amperios. Por el contrario, los disyuntores magnetotérmicos pueden soportar corrientes mucho más altas, que suelen llegar a los 2500 amperios o más.



2. Capacidad de interrupción: los MCCB tienen una mayor capacidad de interrupción, lo que significa que pueden manejar corrientes de cortocircuito mayores sin sufrir daños, en comparación con los MCB.



3. Tamaño y construcción: Los disyuntores magnetotérmicos son más pequeños y compactos que los disyuntores de conmutación de múltiples funciones, lo que los hace adecuados para aplicaciones con limitaciones de espacio. Los disyuntores de conmutación de múltiples funciones, al ser más grandes, se utilizan comúnmente en entornos industriales donde el espacio es una limitación menor.



4. Características de disparo: si bien los MCB generalmente tienen características de disparo fijas, los MCCB ofrecen configuraciones de disparo ajustables que permiten una mayor flexibilidad en la protección contra fallas eléctricas.



5. Aplicación: Los MCB se utilizan comúnmente en entornos residenciales y comerciales ligeros, mientras que los MCCB encuentran su uso en entornos comerciales e industriales que requieren el manejo de mayor potencia y sistemas más complejos.



6. Costo: Debido a su mayor capacidad y características ajustables, los MCCB son más caros que los MCB.





A continuación se muestra una tabla que resume las diferencias clave:

Característica

Conmutador de banda ancha móvil

MCCB

Calificación actual

1A-100A

10A-2000A

Capacidad de interrupción

6kA-10kA

10 kA-100 kA

Solicitud

Residencial, pequeño comercial

Industrial, gran comercial

Tamaño

Compacto

Más grande

Costo

Menos costoso

Más caro

Mecanismo de disparo

Termomagnético

Termomagnético, electrónico

Configuraciones ajustables

Fijado

Ajustable



Conclusión:

La elección entre un disyuntor MCB y un disyuntor MCCB depende de los requisitos específicos del sistema eléctrico en cuestión. Para aplicaciones de menor corriente, como el cableado doméstico, un disyuntor MCB suele ser suficiente. Sin embargo, para instalaciones comerciales o industriales más grandes donde la demanda de carga es mayor, un disyuntor MCCB sería la opción más adecuada debido a su mayor capacidad de manejo de corriente y a sus configuraciones de disparo ajustables.



A la hora de seleccionar productos, es importante obtenerlos de fabricantes de confianza como ETEK Electric para garantizar la calidad y la fiabilidad. Visite https://www.etek-china.com para explorar la gama completa de productos y obtener soluciones integrales.
