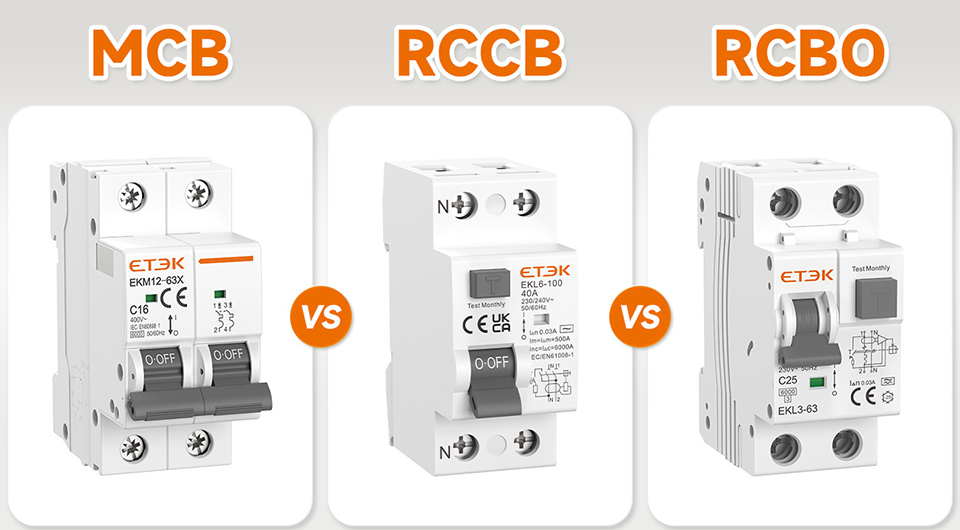

RCBO vs. RCD vs. MCB: Cuál es la diferencia?

Hora de publicación: Autor: ETEK Electric Visita: 1548 Compartir:

Cuando se habla de dispositivos de seguridad eléctrica, se suelen utilizar los términos RCBO, RCD y MCB. Si bien todos ellos desempeñan un papel fundamental en la protección de circuitos, tienen funciones y aplicaciones distintas. Analicemos las diferencias:



MCB (disyuntor en miniatura)

Función: Un disyuntor magnetotérmico está diseñado para proteger contra sobrecorrientes y cortocircuitos. Se activa y corta el circuito cuando la corriente excede un límite predeterminado.

Mecanismo: Funciona a base de un mecanismo térmico o magnético. El mecanismo térmico se dispara ante sobrecargas sostenidas, mientras que el mecanismo magnético se dispara ante cortocircuitos repentinos.

Protección: Protege principalmente contra daños térmicos al cableado y a los electrodomésticos causados por corriente excesiva.



RCD (dispositivo de corriente residual)

Función: Un interruptor diferencial está diseñado para proteger contra corrientes de fuga a tierra. Detecta desequilibrios en la corriente que fluye a través de los cables de corriente y neutro, lo que indica una fuga a tierra.

Mecanismo: Funciona a base de un transformador de corriente diferencial que monitorea constantemente el equilibrio de corriente. Si se produce una fuga, el diferencial se dispara y corta el circuito.

Protección: Protege principalmente contra descargas eléctricas desconectando rápidamente el circuito cuando se detecta una fuga.



RCBO (Interruptor de corriente residual con protección contra sobrecorriente)

Función: Un RCBO combina las funciones de un MCB y un RCD en un solo dispositivo. Protege contra sobrecorrientes/cortocircuitos y corrientes de fuga a tierra.

Mecanismo: Incorpora tanto el mecanismo térmico/magnético de un MCB como el transformador de corriente diferencial de un RCD.

Protección: Proporciona protección integral contra daños térmicos y descargas eléctricas.



Tabla resumen:



Característica

Conmutador de banda ancha móvil

RCD

Organismo de control remoto

Función primaria

Protección contra sobrecorriente

Protección contra fugas a tierra

Protección contra sobrecorriente y fuga a tierra

Operación

Disparos por sobrecorriente

Viajes por fugas a tierra

Disparos por sobrecorriente o fuga a tierra

Protección

Cortocircuitos, sobrecargas

Descarga eléctrica

Cortocircuitos, sobrecargas, descargas eléctricas.

Sensibilidad

Alto por sobrecorriente

Alto para fugas a tierra

Alto tanto para sobrecorriente como para fugas a tierra.

Solicitud

Protección de circuito individual

Protección contra descargas eléctricas

Protección combinada, solución que ahorra espacio



Cómo elegir el dispositivo adecuado:

La elección entre estos dispositivos depende de la aplicación específica y del nivel de protección requerido. En general:



MCB: Se utiliza para la protección de circuitos generales en tableros de distribución eléctrica.

RCD: Se utiliza en áreas donde la protección contra descargas eléctricas es crucial, como baños y enchufes exteriores.

Organismo de control remoto: Se utiliza donde se necesita protección integral para circuitos individuales, como en instalaciones residenciales y comerciales modernas.



En el caso de instalaciones eléctricas complejas o situaciones que requieran niveles de protección específicos, se recomienda consultar a un electricista local. Este podrá evaluar sus necesidades y recomendarle el dispositivo o la combinación de dispositivos más adecuados para lograr una seguridad óptima.
